6.1.11 芯片布置

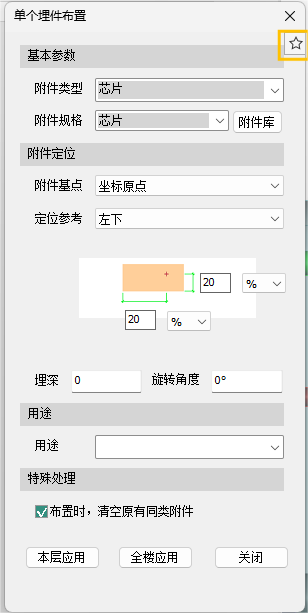

点击【预留预埋】-【芯片布置】弹出单个埋件布置对话框，如下图所示。

【收藏夹】：支持参数保存至收藏夹，灵活复用。

支持芯片等多种附件的布置，可对附件类型以及附件规格进行选择，还可在【附件库】中选择。

【附件基点】：只有【坐标原点】一个定位基点。

【定位参考】：有【左下】、【左上】、【右下】和【右上】四种位置参考，可选择百分比或者长度进行位置调整。

可以对附件的【埋深】以及【旋转角度】进行参数设置。

参考埋件布置中默认附件用途，下拉勾选附件用途。

勾选【布置时，清空原有同类附件】是，清空板上同类附件，保证附件的唯一性。

应用范围有【选择构件】、【本层应用】和【全楼应用】三种，默认对选择构件生效，同时支持本层应用和全楼应用，批量完成芯片等附件设计。
