17.1.1 图模对比

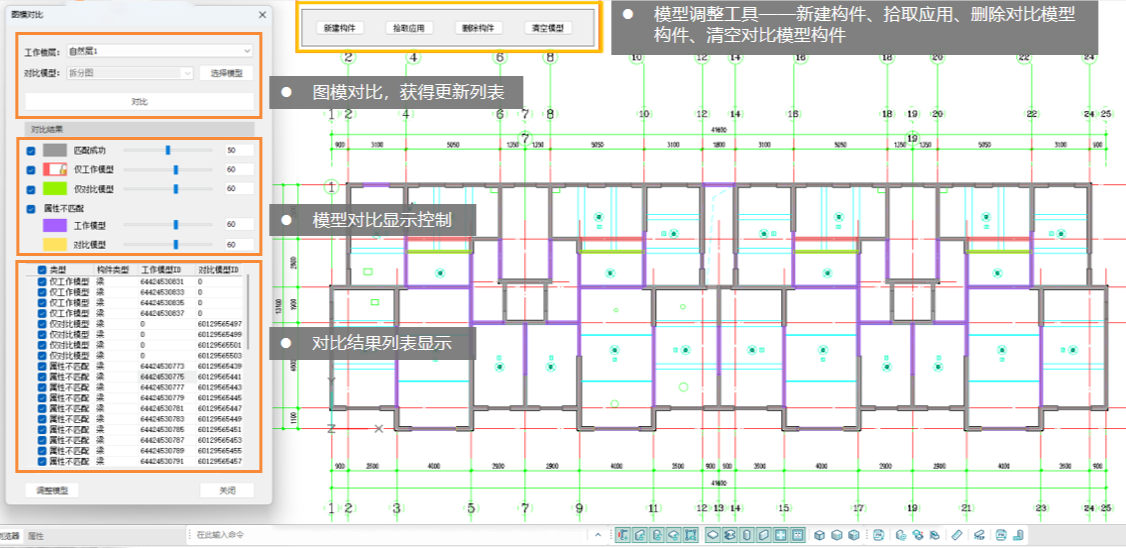

在图纸变更时，快速修改模型并保留构件属性，把原有模型和最新图纸生成的模型一一对比，该功能支持对墙、梁、柱、墙洞的变更修改，点击【方案模块】-【图模对比】弹出如下图所示。



选择变更后的图纸，并布置到原图纸相同位置，点击构件显隐隐藏工作模型。对变更后的图纸进行识图建模，点击对比即可对比出图纸的变更内容。

【新建构件】：变更后的新增构件，可以点击【新建构件】进行增加。

【拾取应用】：变更后位置移动或属性变更的构件，可点击【拾取应用】将相应构件进行替换。

【删除构件】：变更后的新增构件，可以点击【删除构件】进行删减。

【清空模型】：变更后的对比模型，可以点击【清空模型】进行删除。
