9.5.4 列表出图

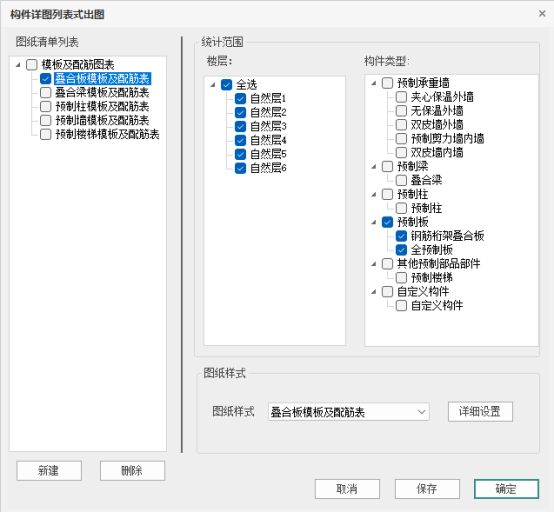

点击【图纸清单】-【列表出图】，弹出构件详图列表式出图对话框，如下图所示。可对叠合板、叠合梁、预制柱、预制墙和预制楼梯模板及配筋表的图纸清单列表进行列表选择、模板样式设置以及列表出图。



【图纸清单列表】：可在默认清单列表中进行选择，也可新建和删除图纸清单，选择新建文件夹或者清单模板。

【统计范围】：可选择想要统计的楼层和构件类型。

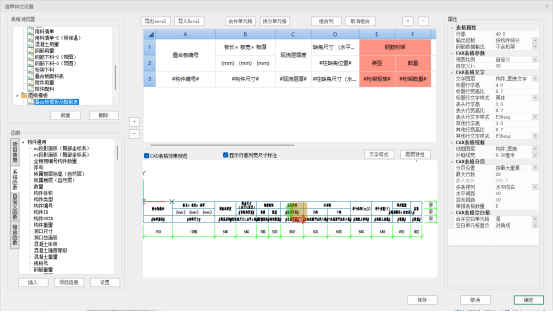

【图纸样式】：对图纸样式进行下拉选择，还可以进行【详细设置】，点击【详细设置】弹出清单样式设置对话框，如图所示。



在此区域内可以设置表格浏览器，清单所用函数，清单表格属性调整，清单表格预览等内容，对图纸模板样式进行设置。

列表出图的生成结果可以在视图浏览器内查看。
