8.1.13 四川装配率

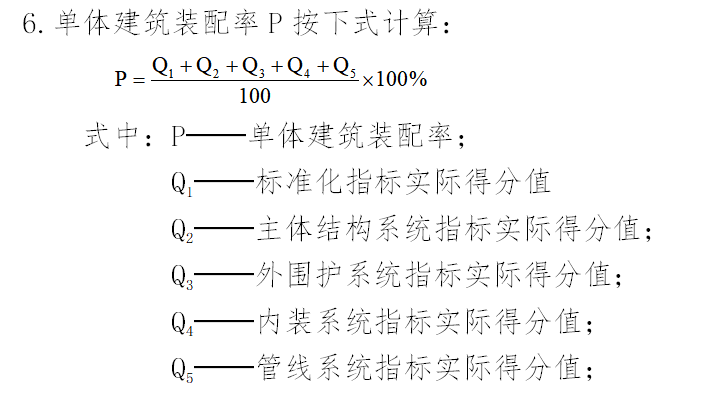

四川省装配率根据《四川省装配式建筑装配率计算细则》相关条文进行统计，以下简称《四川省标》，规定单体建筑装配率需应不低于50%。计算公式：

• 总体信息

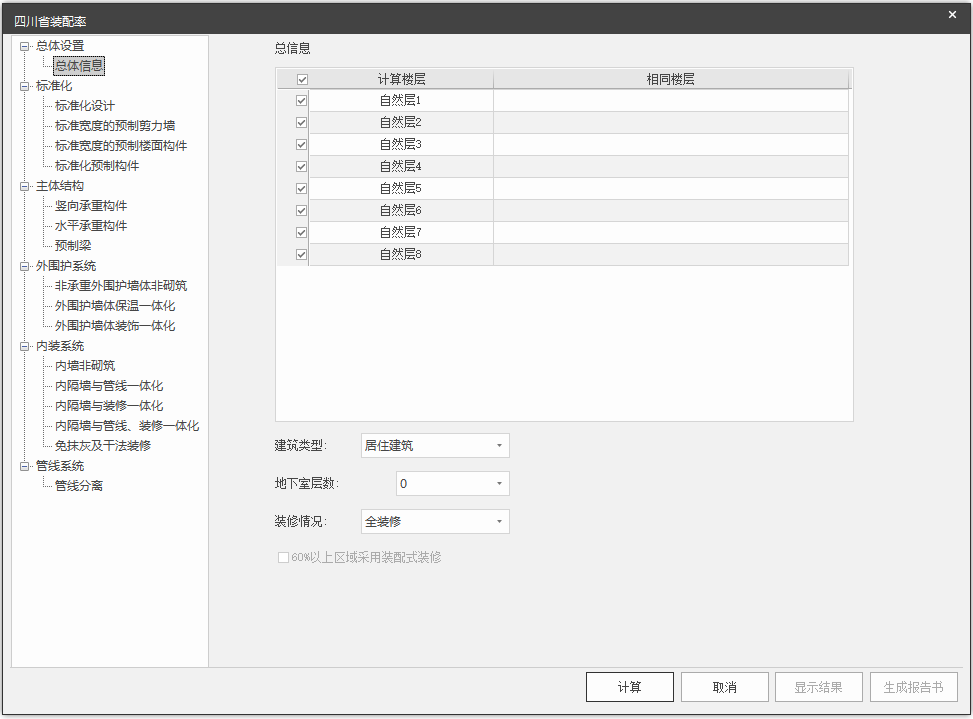

  用户可在总信息中选择所需计算的楼层以及项目信息，此处同7.1.2国标装配率章节，启动界面如下：


建筑类型、装修情况需根据项目情况进行填写。当选择公共建筑，全装修表面积的60%及以上采用装配式装修方式完成，且实现管线与主体结构分离时，内装系统和管线系统的装配率均可直接按照满分计算。

• 标准化

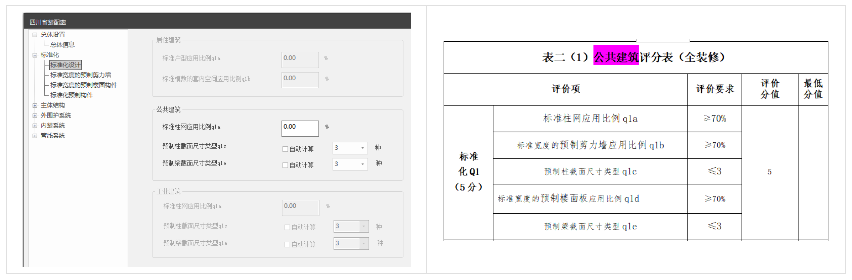

  【标准化设计】

  根据建筑类型进行区分，若为公共建筑则可按《四川省标》要求计算相应的构件比例，页面及计分规则如下图所示：


  勾选“自动计算”程序可根据《四川省标》表五公共建筑计算规则进行统计。

  【标准宽度的预制剪力墙】

  提供自动计算和手动输入两种方式，用户可根据需要选择。程序依据《四川省标》要求进行统计，规则如右图所示：

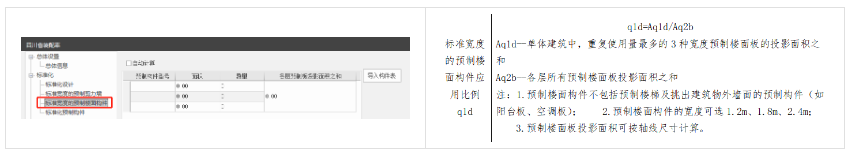

  【标准宽度的预制楼面构件】

  提供自动计算和手动输入两种方式，用户可根据需要选择。程序依据《四川省标》要求进行统计，规则如右图所示：


  【标准化预制构件】

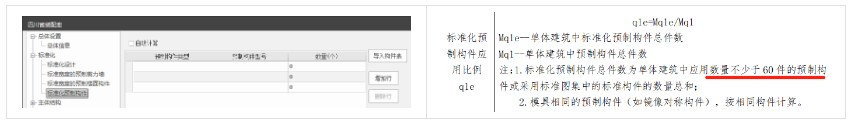

  提供自动计算和手动输入两种方式，用户可根据需要选择。程序依据《四川省标》要求进行统计，规则如右图所示：


  程序中根据模型中编号结果统计标准构件的数量，因此需要确认编号规则是否符合要求。

• 主体结构

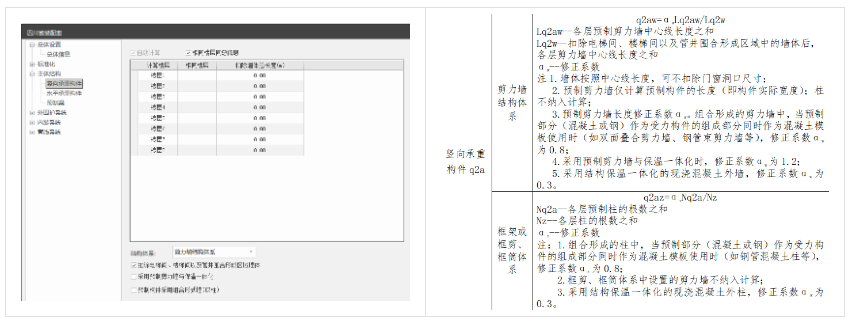

  【竖向构件】

  《四川省标》竖向构件计算方法根据结构体系提出了不同算法。例如剪力墙结构计算预制剪力墙长度，不计算柱；框架或框剪结构计算预制柱的根数比，具体计算方法详下图所示。


  同时可填写扣除电梯间、楼梯间以及管井围合形成区域墙体总长度，在分母项中扣除。若勾选采用预制剪力墙与保温一体化，三明治外墙修正系数αw取1.2；预制构件采用组合形式墙（或柱），双面叠合强的修正系数αv=0.8。

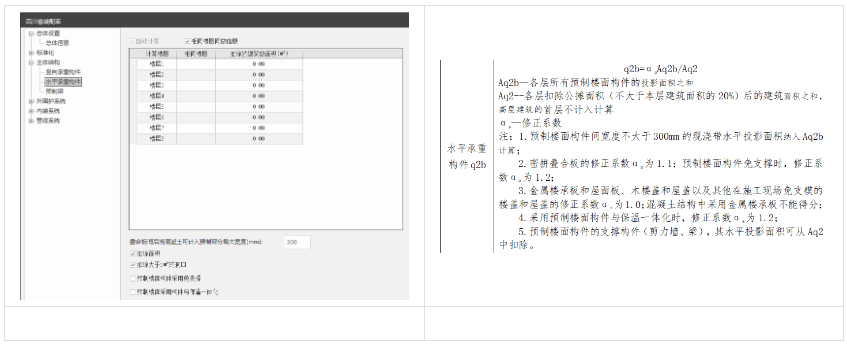

  【水平构件】

  《四川省标》水平构件计算方法如右图所示。计算各层所有预制楼面构件的投影面积。根据页面上不同选项取相应修正系数。


  例如：
  1）密拼叠合板的修正系数αp为1.1，双向板为1.0；

  2）当勾选：预制楼面构件免支撑时，修正系数αp为1.2；

  3）当勾选：采用预制楼面构件与保温一体化时，修正系数αw为1.2；

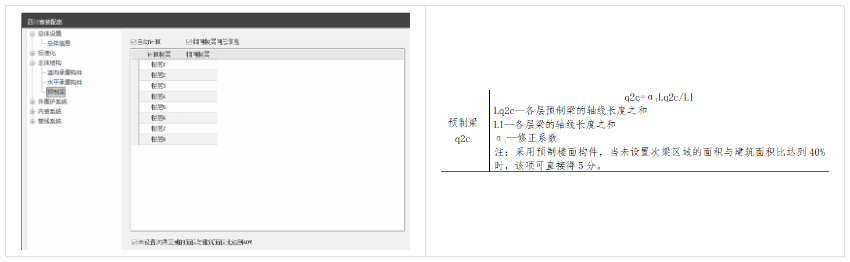

  【预制梁】

  对与公共建筑单独定义了预制梁的计算方法，如右图所示。计算各层预制梁的轴线长度。


  采用预制楼面构件，当勾选“当未设置次梁区域的面积与建筑面积比达到40%”时，该项可直接得5分。

• 外围护系统

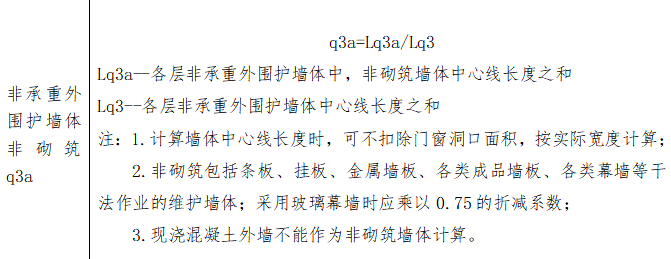

  【非承重外围护墙体非砌筑】

  根据《四川省标》此处计算各层墙体中心线长度之和，可不扣除门窗洞口，按实际宽度计算。其余操作同7.1.2国标装配率，计算规则如下图：

  【外围护墙体保温一体化】
  根据《四川省标》此处计算各层墙体中心线长度之和，可不扣除门窗洞口。分母项为各层外围护墙体中心线长度之和。程序中提供手动输入，如下图所示：
   【外围护墙体装饰一体化】
  计算方法同外围护墙提保温一体化。程序中提供手动输入，如下图所示：

• 内装系统

  【内隔墙非砌筑】

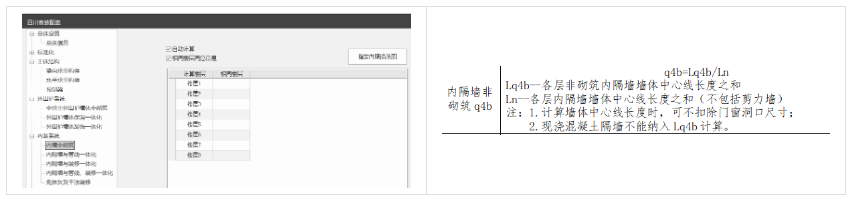

  根据《四川省标》此处计算各层内隔墙体中心线长度之和，可不扣除门窗洞口。分母项为各层内隔墙墙体中心线长度之和（不包括剪力墙）。程序中提供手动输入和自动计算两种方，如下图所示：

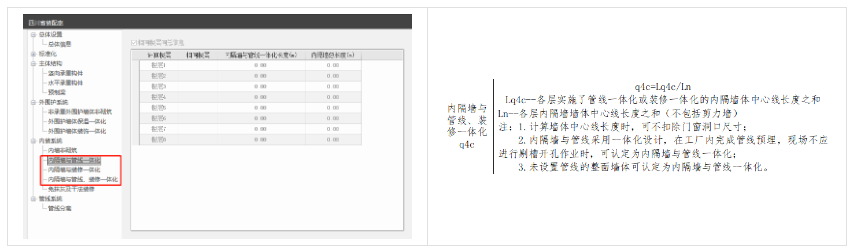

  【内隔墙与管线、装修一体化】

  计算方法同“内隔墙非砌筑”部分，程序中提供手动输入，如下图所示：


  【免抹灰及干法装修】

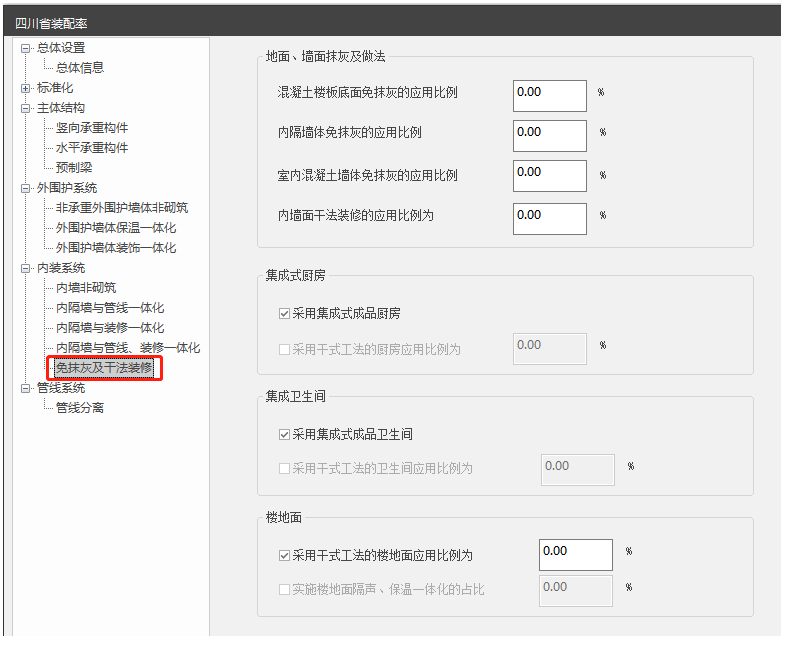

  根据不同建筑功能要求输入相应施工方法的比例，如下图所示：

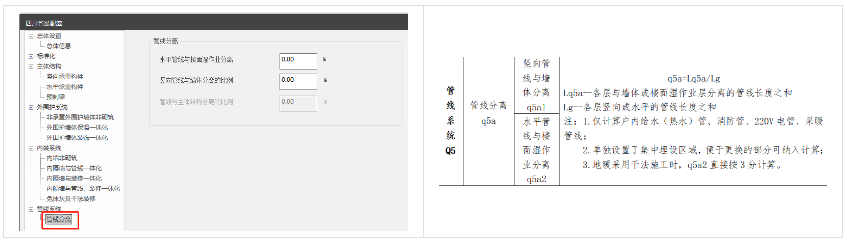

• 管线系统

  直接输入管线分离的比例，程序按比例计分。如下图所示：

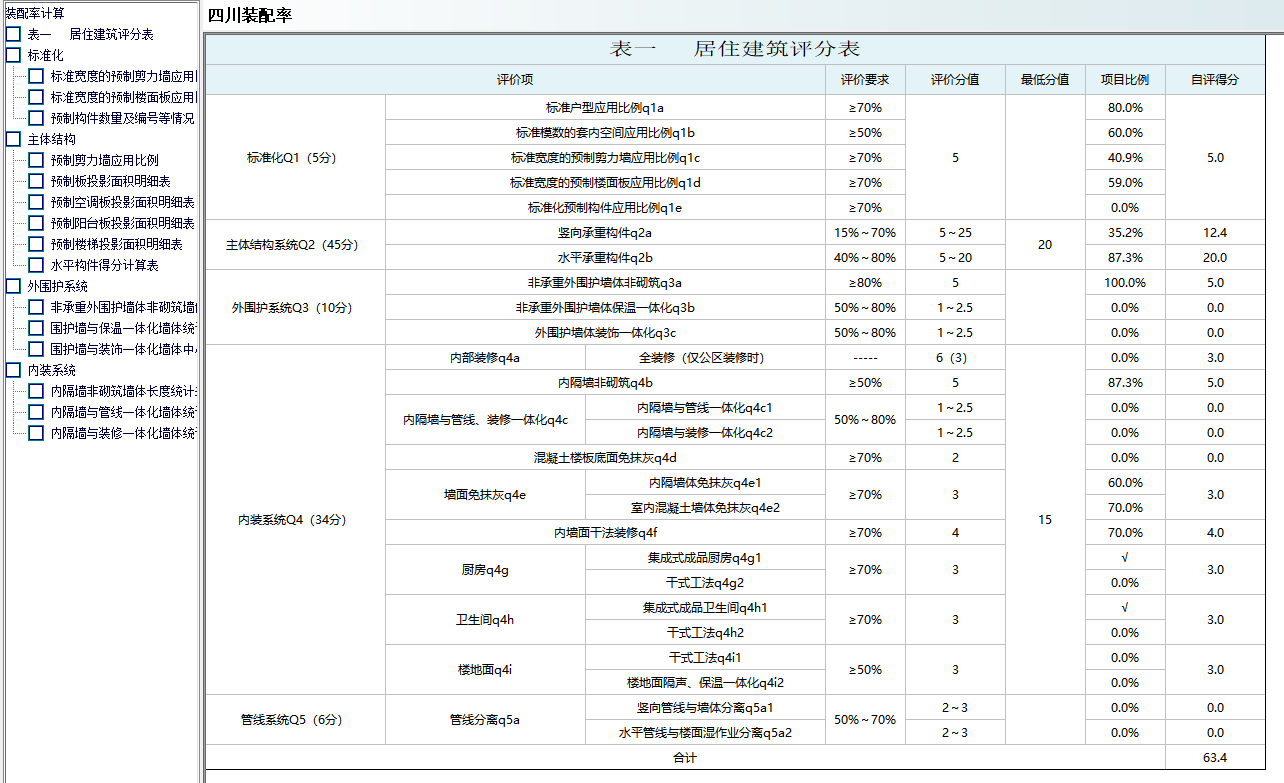

  设置完成后，点击“计算”查看各项结果：
