8.1.14 福建装配率

福建省装配率根据闽建〔2020〕4号相关条文进行统计，以下简称《福标》，其中规定单体建筑装配率需应不低于50%。计算公式：

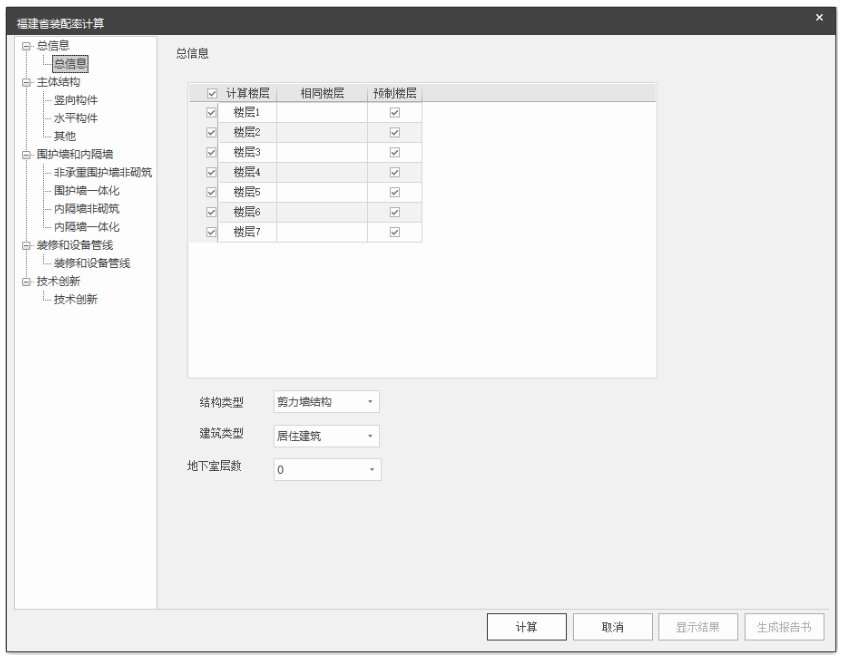

程序启动界面如下：

【相同楼层】：可勾选相同楼层按同一层结果处理，简化计算结果输出

【结构类型】：提供“剪力墙结构”、“框架-剪力墙结构”、“框架结构”、“框架筒体结构”、“筒体结构”

【建筑类型】：提供选项“居住建筑”和“公共建筑”

【地下室层数】：自动获取地下室层数功能，默认地下室不进行统计。

• 主体结构

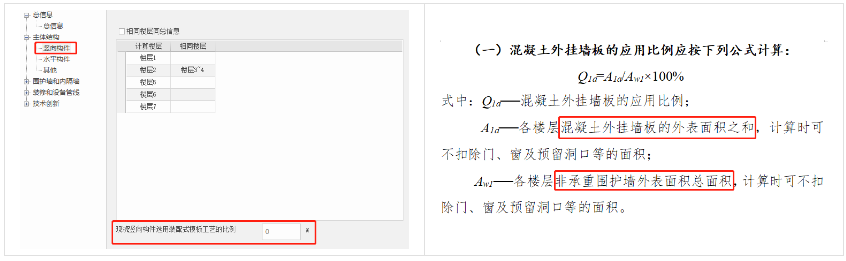

  【竖向构件】：

  仅计算预制混凝土外挂墙板的外表面积比，与国标装配率有较大差异。外挂墙板的范围依据围护墙指定结果进行统计。

  增加选项：现浇竖向构件选用装配式模板工艺的的比例，当填写比例大于等于70%时，此项可得5分。

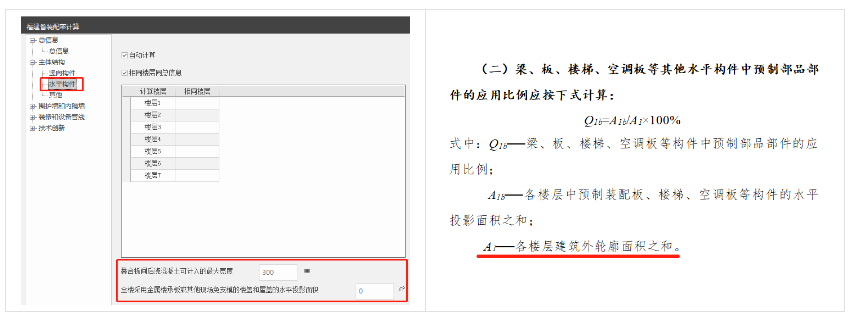

  【水平构件】：

  增设选项1：叠合板后浇混凝土可计入预制部分的最大宽度限值，默认300mm。

  增设选项2：全楼采用金属楼承板或其他现场免支模的楼盖和屋盖的水平投影面积，若填写，则计入预制楼板投影面积中（分子）。

  《福标》规定A1为各楼层建筑外轮廓面积之和，包括竖向构件的投影面积。此处与国标计算方法不同。


  此外，根据《福标》要求计算预制混凝土梁的水平投影面积时，根据梁预制高度进行判断，规则如下：

  【其他】：
  包含《福标》装配式建筑装配率计算表中设计标准化、模数化、部品部件通用化、减震隔震技术集成应用相关选项，用户根据要求进行勾选。需注意其中有负分为减分项目，程序界面及评分标准如下图所示：
  在部品部件通用化项目中，提供两种方式：自动计算和手动输入轮廓尺寸相同的构件个数。勾选自动计算，程序根据模型自然层拆分情况统计全楼轮廓尺寸相同的梁、板、楼梯构件总数，在根据要求进行分值判定。

• 围护墙和内隔墙

  非承重围护墙非砌筑和内隔墙非砌筑部分与国标装配率一致，请参考7.1.2章节。

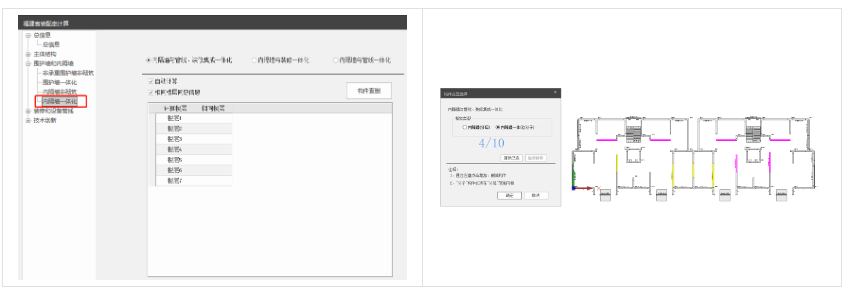

  【围护墙一体化】+【内隔墙一体化】：支持手动输入和自动计算两种方式。

  若取消勾选“自动计算”，则直接输入各层一体化墙体面积和各层墙体总面积；若选择“自动计算”，点击“构件差删”进行选择，程序会自动搜索到所有参与计算的外围护构件(或内隔墙）并显红，在程序搜索自动结果的基础上，可通过单击或框选构件增减参与计算的构件。所有围护墙或内隔墙范围指定完成后（分母项），切换选项，在此基础上进行选择采用一体化的墙体，选中以黄色显示（分子项）。当增删墙体的选择时，左侧表内会有数字联动变化。根据《福标》该项按墙体外表面积计算，可不扣除门、窗及预留洞口等的面积。


• 装修和设备管线

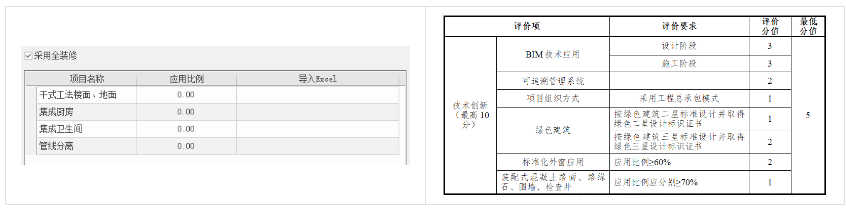

  此项包括装修和设备管线的应用占比，默认勾选全装修选项。其余各项采用手动输入应用占比，数值填写范围0.00-1.00。也可补充插入EXCEL表格到报告书中。程序界面和评分标准如下图所示：

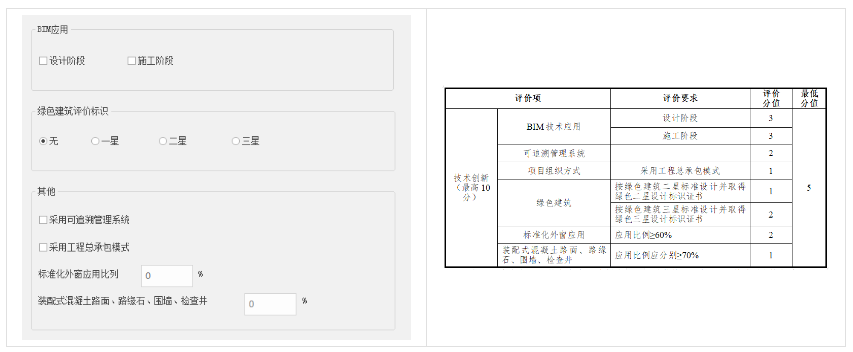

• 技术创新

  此项包括BIM技术应用、可追溯管理系统、项目组织方式、标准化外窗应用、装配式混凝土路面、路缘石、围墙、检查井。用户根据项目实际情况做出选择，按要求统计分数。

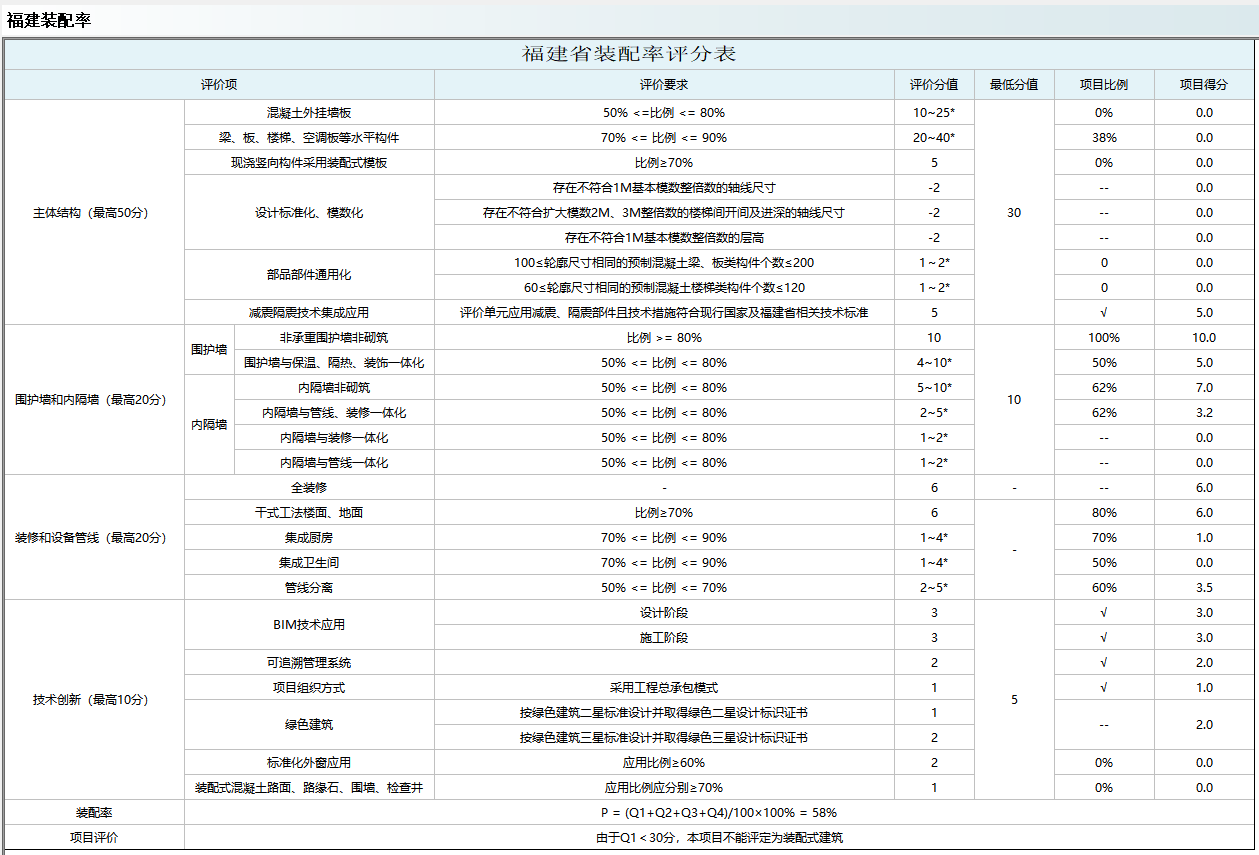

  设置完成，点击“计算”输出结果如下图：
