5.2.7 板桁架局部重设计

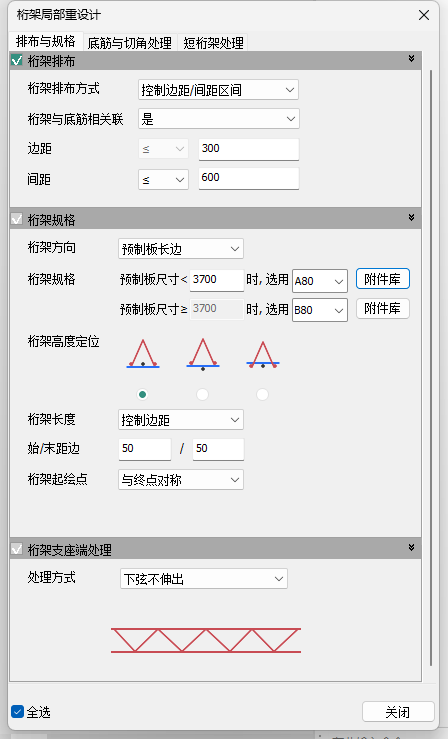

在【深化设计】中，点击【桁架筋】命令弹出如下图所示的对话框。调整参数后，选择需要局部重设计的板，局部重设计生效。
排布与规格
桁架排布

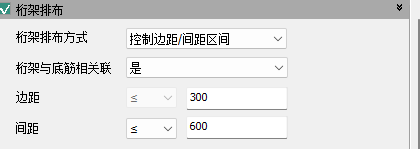

- 桁架排布方式
分为【控制边距/间距区间】和【控制桁架排列】两类。
【控制边距/间距区间】：在不超过边距与间距的最大限值时，根据桁架是否与底筋相关联在布置桁架。

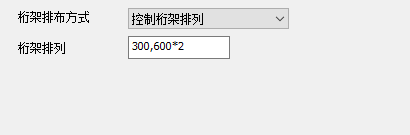

【控制桁架排列】：按桁架排列间距在板上从下到上依次布置桁架。

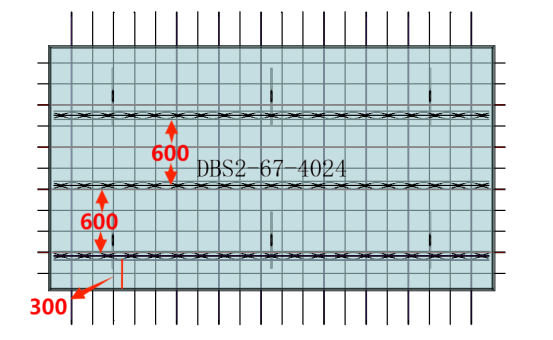

布置效果如下图所示。
桁架规格
【桁架方向】：设置桁架排列方向，可设置【预制板长边】和【预制板短边】两种桁架方向进行桁架排布。

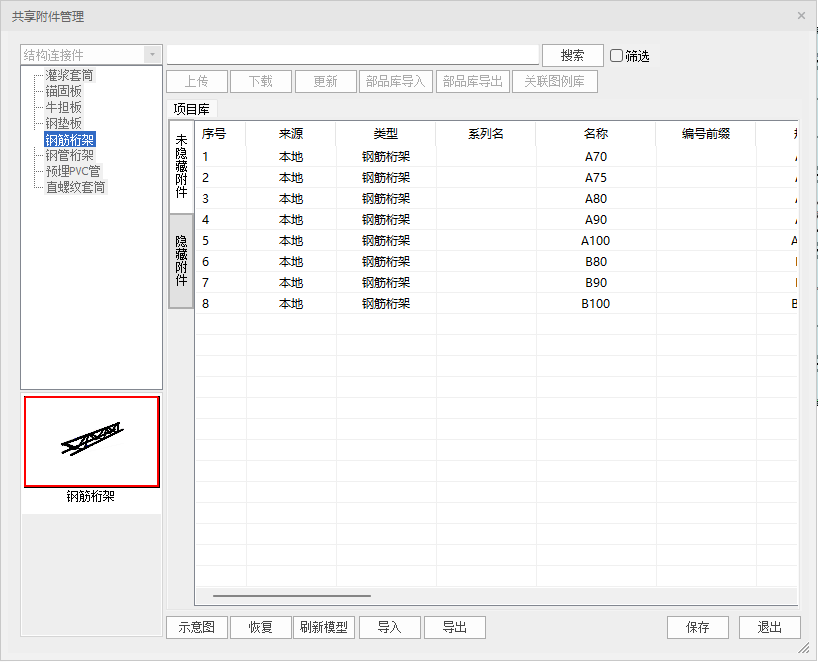

【桁架规格】：支持按照预制板尺寸进行桁架规格批量设置。桁架选用规格包含：A70、A75、A80、A90、A100、B80、B90、B100、无，还可点击【附件库】进行钢筋桁架的附件管理。 - 单击【附件库】弹出【共享附件管理】对话框，如下图所示。
附件库管理具体功能使用详参附件库管理章节。

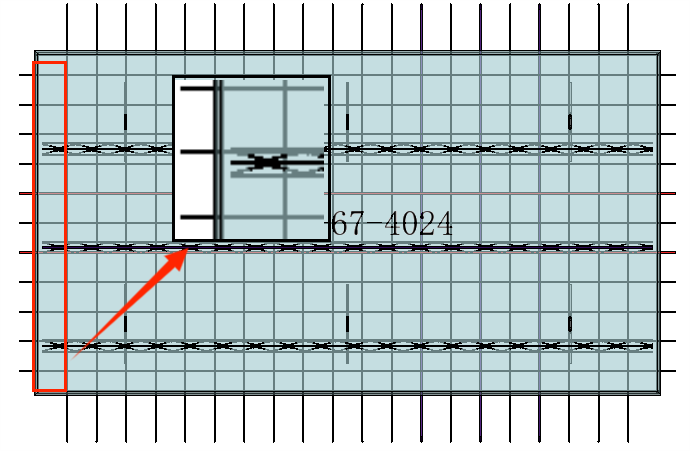

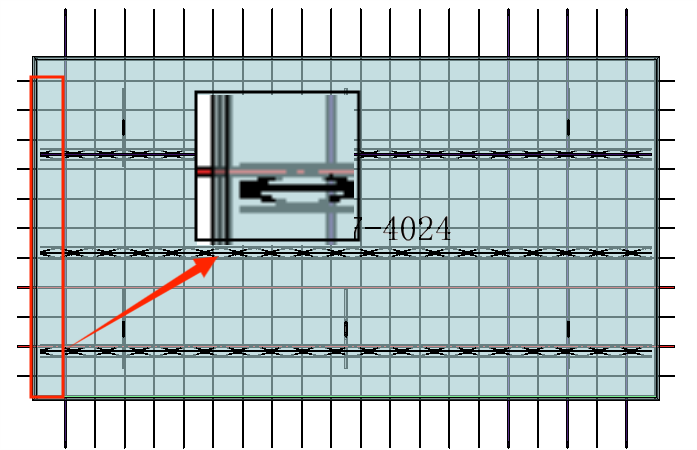

【桁架高度定位】：由于桁架方向已经确定，因此可以通过常见排布方式控制底筋钢筋网片两个方向上钢筋的上下关系以及桁架高度尺寸。该参数提供了三种桁架高度定位，如下图所示。
定位1:平行桁架方向的底筋置于上层，桁架底面与同向钢筋底面齐平。桁架底面高度=保护层厚度+垂直桁架方向钢筋直径。
定位2：平行桁架方向的底筋置于下层，桁架下底面与垂直桁架方向底筋顶面齐平。桁架底面高度=保护层厚度+平行桁架方向钢筋直径+垂直桁架方向钢筋直径。
定位3：平行桁架方向的底筋置于下层，桁架下弦筋上皮与同向钢筋顶面齐平。同向底筋和桁架底筋需同时满足保护层厚度的要求。垂直桁架方向钢筋置于桁架下弦筋上皮。
【桁架长度】：分为【控制边距】、【200模数】和【100模数】三类。
【控制边距】：在保证桁架端部和尾部到板边距离等于始/末距边的情况下，取允许的最大值单根桁架总长度。
【200】：桁架长度模数的代表性数字，其实质为桁架步距λ（桁架波峰到波峰的距离，常用距离为200）。在保证桁架端部到板边距离不小于【距边最小值】的情况下，取允许的最大值（200N）作为单根桁架总长度。
【100】：桁架长度模数的代表性数字，其实质为半个桁架步距λ/2。在保证桁架端部到板边距离不小于【距边最小值】的情况下，取允许的最大值（100N）作为单根桁架总长度。
【桁架起绘点】：分为【与终点对称】、【波峰】和【波谷】三类。
【与终点对称】：桁架的起绘点与桁架终点呈对称状态。
【波峰】：桁架的起绘点位于桁架波峰位置处。
【波谷】：桁架的起绘点位于桁架波谷位置处。
当选择【波峰】和【波谷】时，可设置【峰/谷偏移值】来对桁架起绘点进行调整。桁架支座端处理

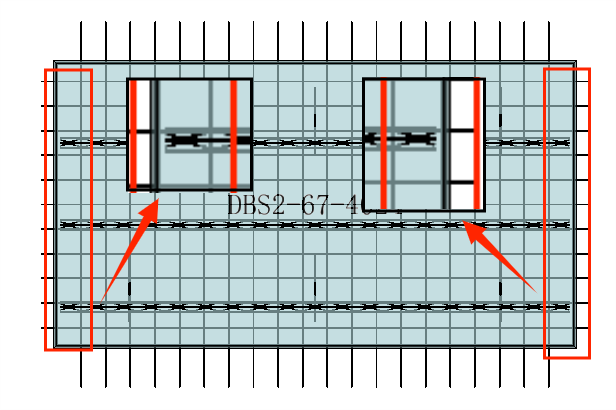

【处理方式】：分为【下弦不伸出】和【下弦伸出】两种，示意图如下图所示。
底筋与切角处理
桁架下底筋处理
【处理方式】:分为【宽度范围内钢筋删除】、【上弦位置钢筋删除】和【宽度范围内钢筋删除】三种处理方式。桁架切角处理

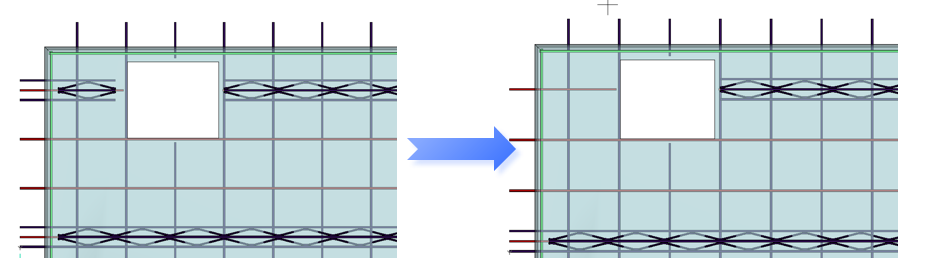

【桁架处理方式】：分为【截断长度取模数】、【波峰/波谷处截断】、【波峰处截断】、
【波谷处截断】和【固定距离处截断】五种处理方式。短桁架处理
自动删除长度低于下限值的桁架。
