6.1.4 埋件布置

通用布置工具，突破预制构件类型限制，突破埋件种类限制。支持同一工具在所有构件上布置各类埋件。

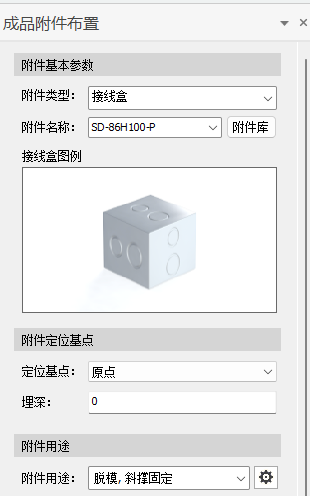

点击【预留预埋】-【埋件布置】，弹出如下对话框。

附件基本参数

• 附件类型
  下拉选择需要布置的附件类型。

• 附件名称
  下拉选择具体的附件规格，也可通过右侧【附件库】进行规格的选择。

附件定位基点

• 定位基点
  定位基点分为【原点】和【下边点】两类。

• 埋深
  指附件在需要布置的构件中对于【定位基点】的预埋深度的设置。

附件用途

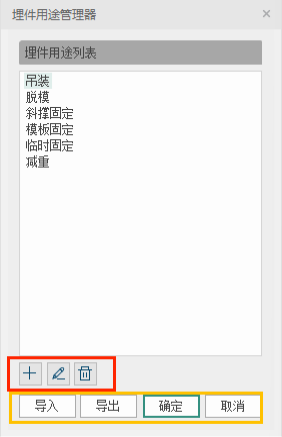

下拉可勾选附件用途，也可点击右侧【】弹出【埋件用途管理器】对附件用途进行设置，默认用途无法重命名或删除。

• 红色区域从左往右依次是：【新建】、【重命名】、【删除】。
• 黄色区域用于埋件用途管理表的【导入】与【导出】。
• 注：采用脱模、斜撑固定、模板固定的埋件，会随着构件安装方向的修改，联动改变位置。

附件布置抬头栏

设置好参数后进行附件布置，提供【单点】和【两点】两种布置方式，【单点】布置方式可以设置附件布置角度；提供【捕捉点】放置埋件和【坐标定位】控制两种定位方式，【定位方式】选择【坐标定位】时，可选择【预制构件】、【结构构件】两种定位基准，以控制布置埋件后显示的原位标注。
