5.4.15 柱纵筋对齐

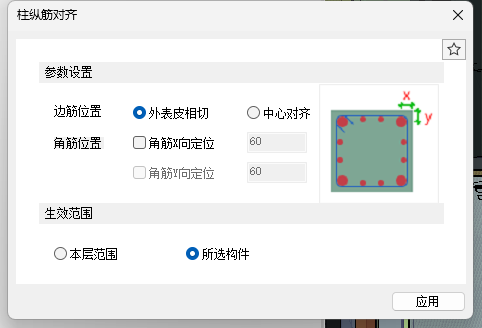

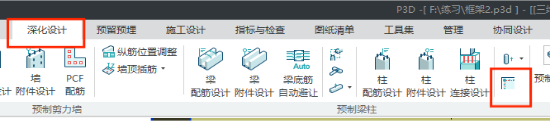

点击【深化设计】-【柱纵筋对齐】命令，弹出如下图所示的对话框。

参数设置

• 边筋位置

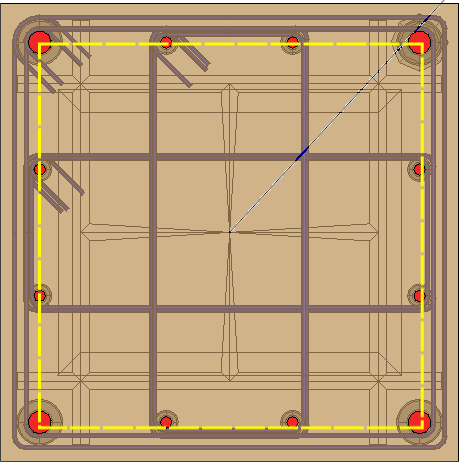

  【外表皮相切】：如下图所示。

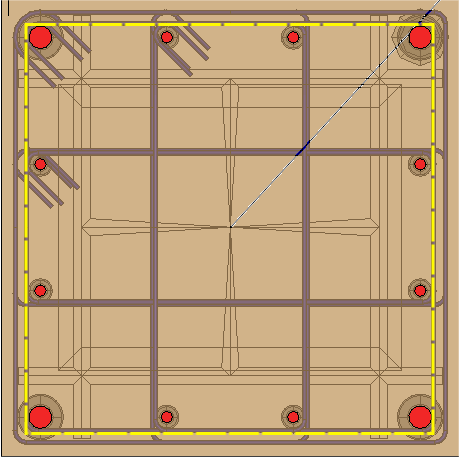

  【中心对齐】：如下图所示。



• 角筋位置

  设置数值后，勾选角筋X向定位。默认勾选角筋Y向定位，数值为60。




  生效范围

  有【本层范围】和【所选构件】两种可选择生效范围。
