2.4.9 墙洞

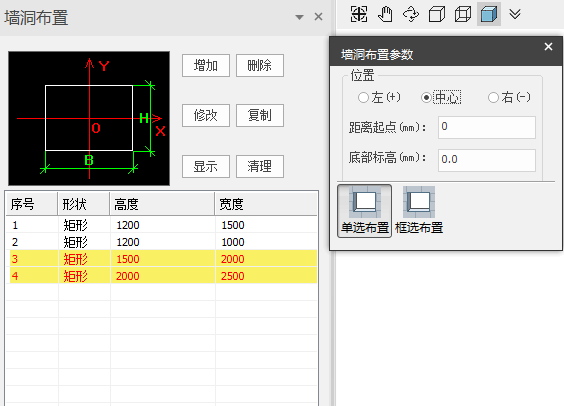

点击【墙洞】图标后在屏幕左侧弹出板布置对话框，如图所示：

墙洞布置

墙洞的截面列表文字及底色显示同2.4.1节柱。墙洞的截面管理工具有：增加、删除、修改、复制、显示、清理。

• 点击【增加】按钮，弹出墙洞截面定义的对话框，如图所示，需要输入洞口截面的截面类型、长度、宽度，目前截面形状仅支持矩形。点击【确定】后会返回到墙洞布置的对话框截面列表中增加截面。


洞口截面定义

• 【删除】、【修改】、【复制】、【显示】、【清理】同2.4.1节柱。

  墙洞的布置参数有2个：起点距离，底部标高。

• 起点距离：可以在此输入相对于墙两端的定位距离，0表示居中布置，正值表示墙洞左端距墙左端点的距离，负值表示墙洞右端距墙端点的距离。

  注意：输入1时表示靠左定位，输入-1时表示靠右定位。

• 底部标高：决定了洞口底面离墙体底面的标高值。

  墙洞布置提供了2种布置方式：单选布置，窗选布置。

• 单选布置方式：点选布置墙洞时，用户选择需要布置的单个墙体，即可完成墙洞的布置。

• 窗选布置方式：用户通过两点拖拽的方式进行窗选，在窗选范围内的墙上将会自动布置墙洞。

  注意：墙洞的布置依附于墙构件，且一片墙上可以存在多个洞口，但是当洞口存在重叠时，后布置的洞口替换已存在的洞口。
