18.1.2 柱拆分

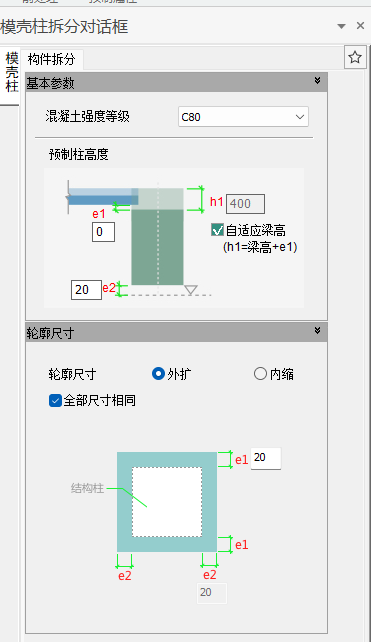

点击【模壳】-【柱拆分】命令，弹出如下图所示的对话框。

基本参数

• 混凝土强度等级

  模壳柱的混凝土强度等级，通过下拉框设置。

  【同主体结构】：模壳柱强度等级读取结构柱的混凝土强度等级。

  【C15-C80】:模壳柱的混凝土强度等级，其具体含义参考《混凝土结构设计规范》。

• 预制柱高度

  默认勾选【自适应梁高】


  轮廓尺寸

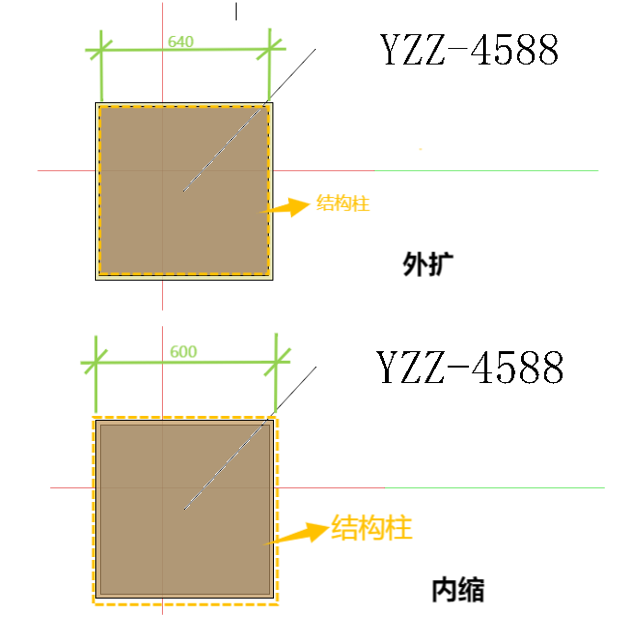

  轮廓尺寸支持【外扩】和【内缩】两种模式，点选或框选壳膜柱进行一键拆分。
