3.5.1 洞口填充墙

点击【方案设计】-【洞口填充墙】命令，弹出如下图所示的对话框。



●填充墙布置

鼠标单击选择结构洞口进行填充墙布置，如下图所示。



●洞口自由布置

鼠标单击洞口自由布置弹出如下图所示对话框。



【绘制】：在墙上分别点选洞口两端进行绘制。

【放置】：分自由布置、终点布置、垛宽定距三种放置方式。

●洞口填充墙批量布置

鼠标单击洞口填充墙批量布置弹出如下图所示对话框。

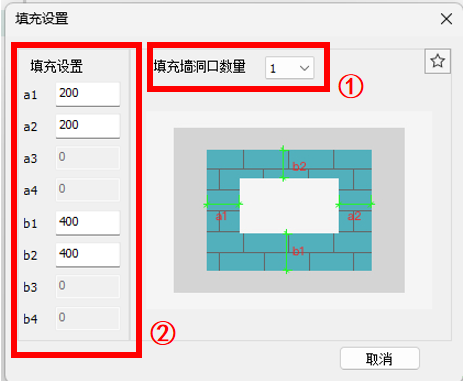

区域①设置需要布置的填充墙内洞口数量。

区域②设置填充墙内洞口数量。

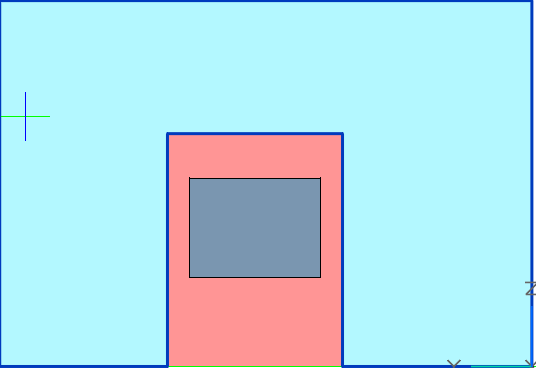

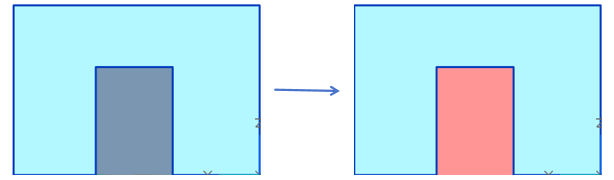

设置好参数后，选择洞口进行布置，生成结构洞口内填充墙，效果图如下：

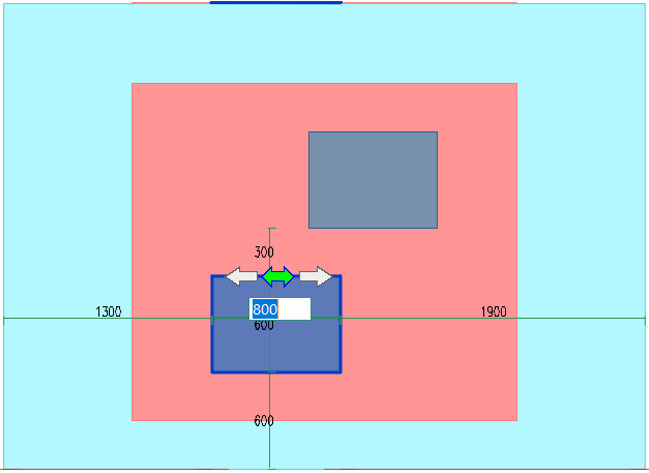

洞口填充墙支持原位修改，选中洞口构件后显示尺寸标注，可以点击尺寸标注，通过修改尺寸标注来进行原位修改。



●退出

鼠标单击退出洞口填充墙界面。
