6.1.14 附件固定钢筋

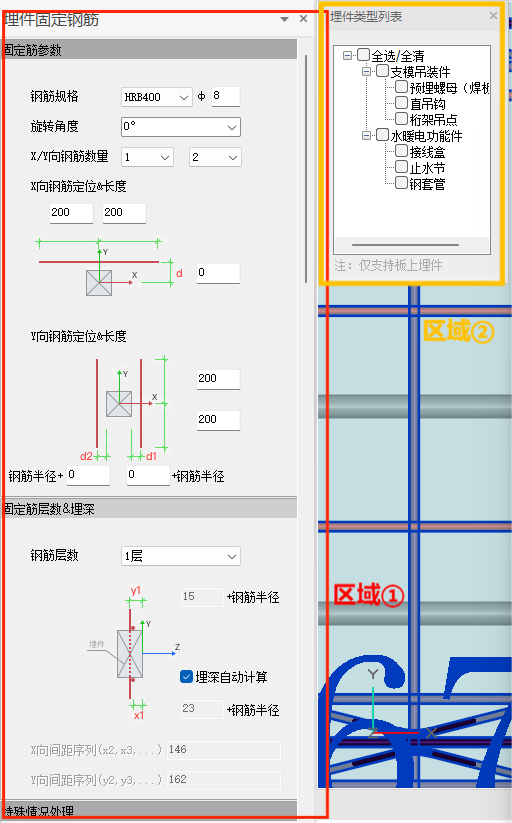

点击【预留预埋】-【附件固定钢筋】弹出埋件固定钢筋对话框，如下图所示。

区域①对固定钢筋参数进行设置。

• 固定筋参数

  【钢筋规格】：固定附件用钢筋的直径和强度等级。

  【旋转角度】：默认钢筋方向与附件局部坐标系平行。有【0°】和【45°】两种选择。旋转采用右手法则，握拳大拇指方向为Z轴正方向，四指方向为正方向。

  【X/Y向钢筋数量】：提供【0】【1】【2】三个选项，该选项切换影响配图和钢筋参数。【0】表示该方向没有固定钢筋。

  【X向/Y向钢筋定位&长度】：可对固定钢筋长度以及距构件中心或两端距离进行调整。

• 固定筋层数&埋深

  【钢筋层数】：钢筋层数默认为一层，钢筋深度以附件XY平面为基准，Y轴负方向为正。

  【埋深自动计算】：勾选时，附加固定钢筋与钢筋网片相同方向钢筋同层，钢筋表面与另一方向钢筋表面相切。

• 特殊情况处理

  【超过混凝土范围不布置】：钢筋直径方向部分超过混泥土时，此固定钢筋不布置。

  【与已有钢筋发生碰撞不布置】：当附加固定钢筋与平行方向上的网片钢筋发生碰撞时，附件钢筋不布置。

  勾选才可生效。


  区域②

  对需要布置固定钢筋的埋件进行选择，只有被勾选的埋件才可生成固定钢筋。
