6.1.6 线管布置

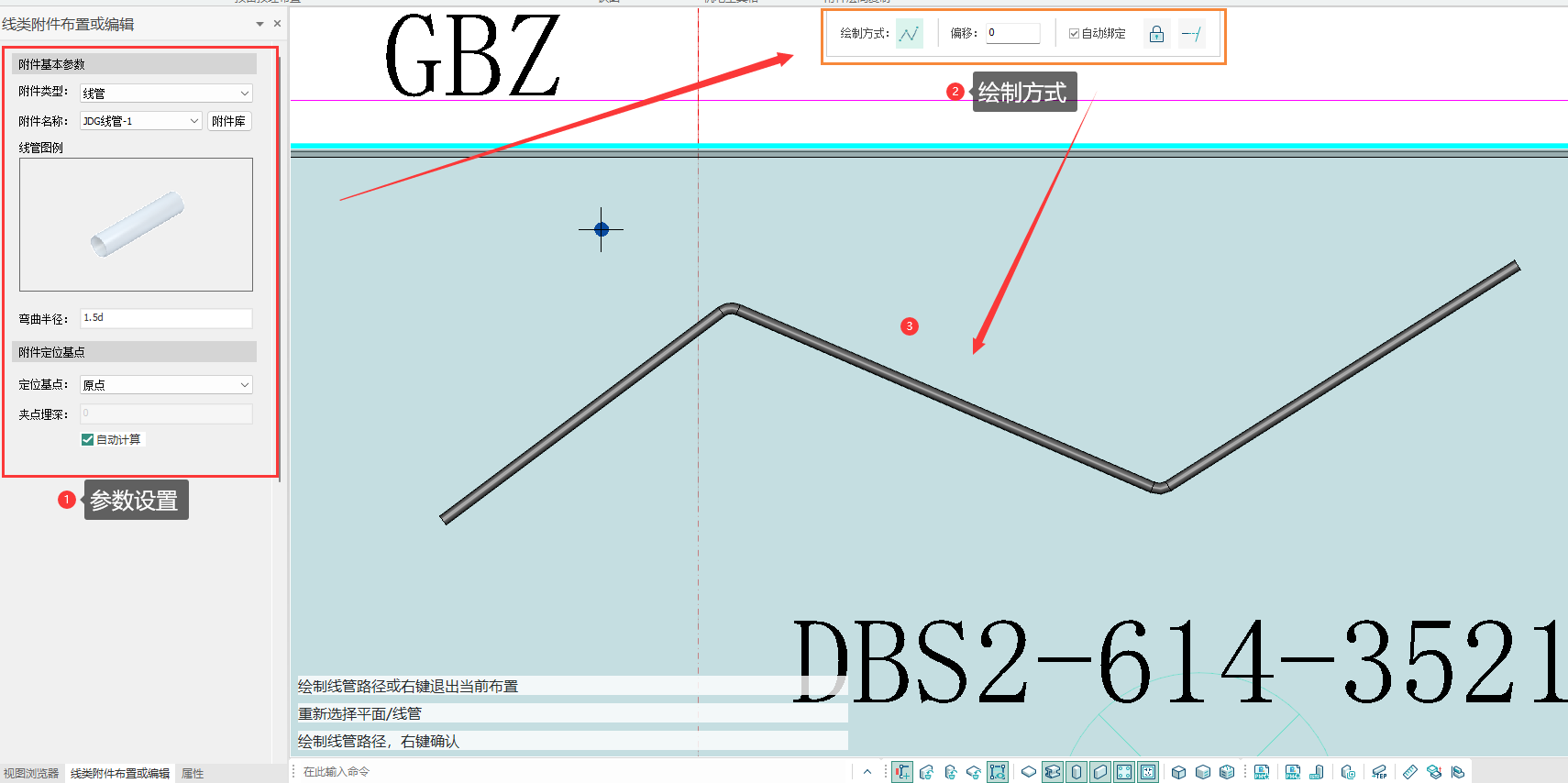

点击【预留预埋】-【线管布置】，弹出对话框，按照如下进行线管布置。



首先选中已有线管或者选择需要布置的平面，然后设置好附件参数后，选择绘制方式进行线管的布置。

参数设置

【附件类型】：目前仅支持线管的布置。

【附件名称】：下拉对话框选择【JDG线管-1】、【PVC线管-2】或者通过【附件库】进行附件选择。

【弯曲半径】：线管与线管连接弯折处的弯曲圆弧半径。

【定位基点】：目前仅支持【原点】为定位基点。

【夹点埋深】：勾选【自动计算】时，夹点埋深输入框置灰，自动计算夹点埋深，自动计算只作用于附件连接点；取消勾选时可手动输入夹点埋深。

绘制方式

选择多段线进行线管的布置，可输入偏移参数对线管进行偏移。

【自动绑定】：勾选该选项时，可自动绑定附件链接点。取消勾选时无法自动绑定链接点。

【绑定】：可在线管夹点与线盒连接点或手孔间添加绑定约束，使夹点跟随绑定附件一同移动。

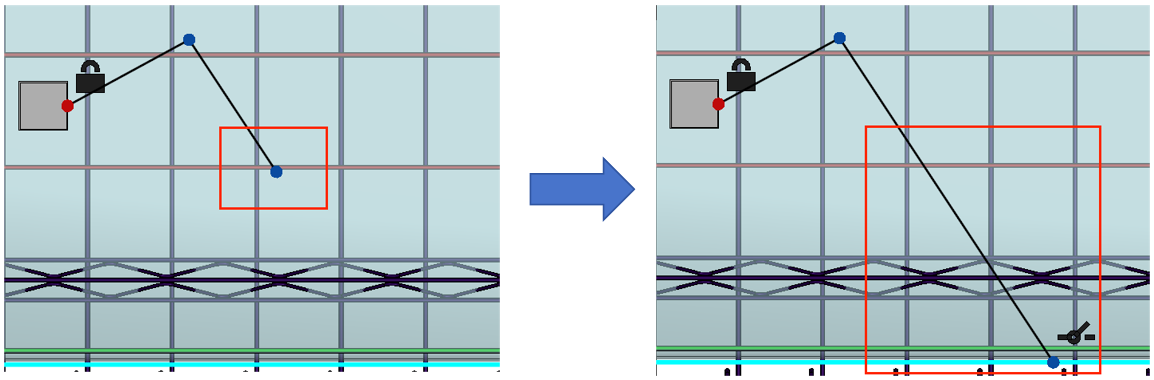

【延伸】：添加延伸约束，使端部夹点一直延伸至构件边缘，延伸效果如下图所示。
