5.3.2 墙配筋设计
预制墙完成拆分设计后，即可使用【墙配筋设计】设计其内部的三维钢筋。
点击【墙配筋设计】，弹出墙配筋对话框，如图所示。设置参数后，框选拆分过的预制构件进行构件的配筋。
配筋设计
【配筋值参数】：有【读取配筋值】和【读取界面参数】两类。
【读取界面参数】：按照配筋设计参数对生成剪力墙三维钢筋。

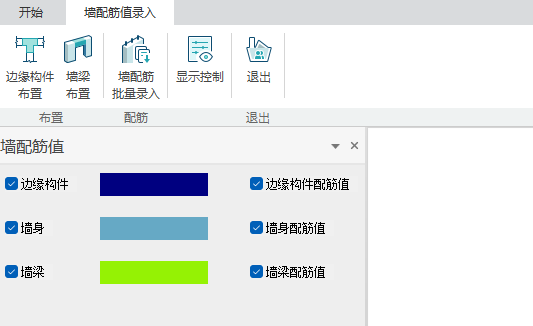

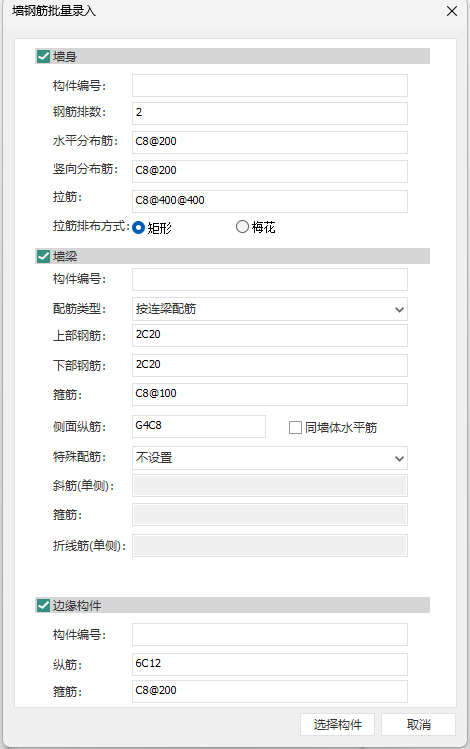

【读取配筋值】：支持对剪力墙边缘构件、墙梁、墙身配筋信息进行批量输入。预制剪力墙读取配筋信息进行三维钢筋的转化生成。点击【墙配筋值】进入【墙配筋值录入】界面。
边缘构件布置

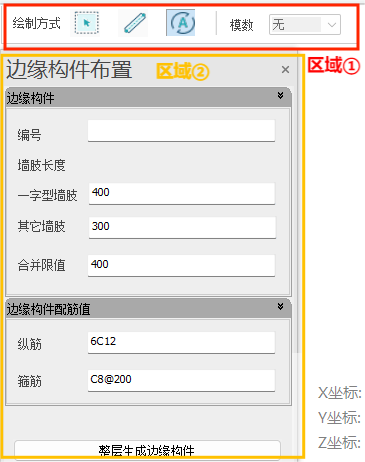

- 区域①
【绘制方式】：有【框选】、【两点布置】和【自动生成】三种绘制方式。
【框选】：框选需要布置的墙构件，生成边缘构件。
【两点布置】：可在一个墙构件中选择想要布置的边缘构件的起始点进行边缘构件的布置。
【自动生成】：设置好参数后，点击整层生成边缘构件，自动生成边缘构件。
可在显示控制中调整边缘构件颜色与配筋值的显隐，生成边缘构件效果图如下。
- 区域②
进行边缘构件的【编号】、【墙肢长度】（【一字型墙肢】、【其他墙肢】、【合并限制】）、【纵筋】和【箍筋】等参数的设置。墙梁布置
- 区域①
【绘制方式】：有【框选】和【自动生成】两种绘制方式。
【框选】：框选需要布置的墙构件，生成墙梁。
【自动生成】：设置好参数后，点击自动生成，自动生成整层墙梁。

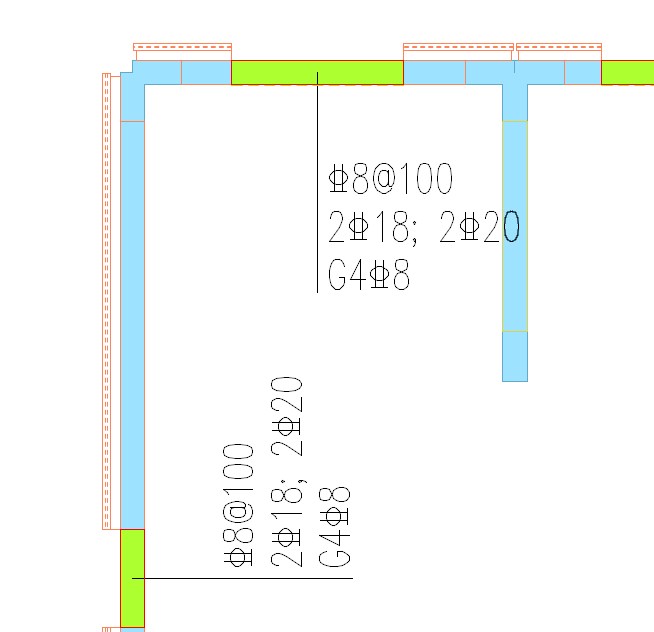

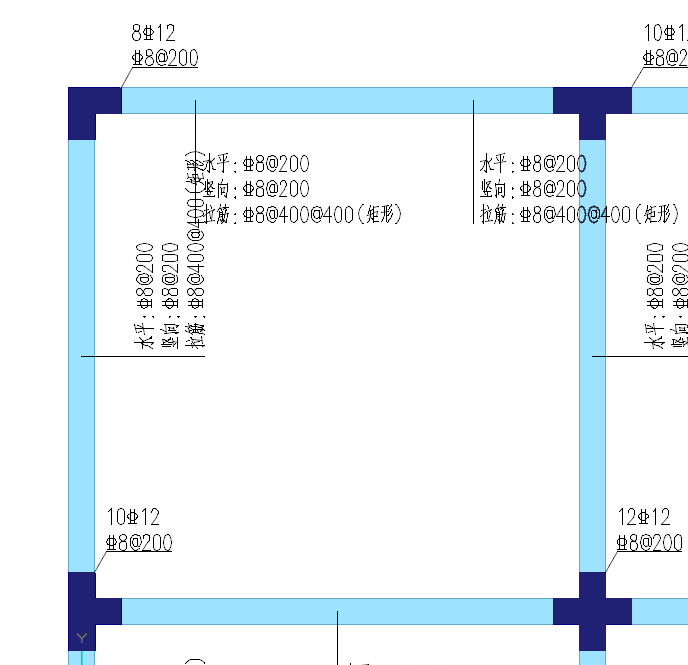

可在显示控制中调整墙梁颜色与配筋值的显隐，生成墙梁效果图如下。

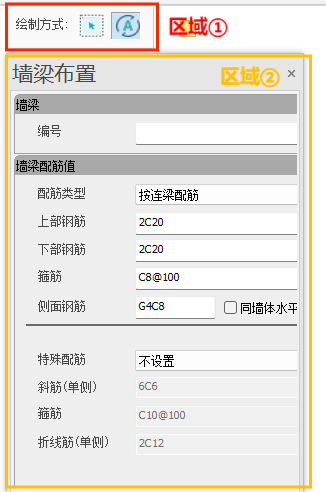

- 区域②
进行墙梁构件的【编号】、【配筋类型】、【上部钢筋】、【下部钢筋】、【箍筋】和【侧面钢筋】等参数的修改。
【配筋类型】：分为【按连梁配筋】和【按框架配筋】，不同的配筋类型相对应需要调整的参数不同。
【侧面钢筋】：可手动调节，也可勾选【同墙体水平筋】。
【按连梁配筋】：对【特殊配筋】、【斜筋（单侧）】、【箍筋】和【拆线筋（单侧）】的参数进行调整。
【特殊配筋】：包含【对角斜筋】、【对角暗撑】、【交叉斜筋】和【不设置】四种。
【按框架配筋】：对【左端支座筋】、【中间支座筋】、【右侧支座筋】、【附加箍筋】和【附加吊筋】的参数进行调整。墙配筋批量录入
- 墙身
进行边墙梁件的【编号】、【钢筋排布】、【水平分布筋】、【竖向分布筋】、【拉筋】和【拉筋排布方式】等参数的修改。
【拉筋排布方式】：有【矩形】和【梅花】两种排布方式。 - 墙梁
墙梁参数具体含义参考【墙梁布置】功能参数介绍。 - 边缘构件
边缘构件参数具体含义参考【边缘构件布置】功能参数介绍。
【选择构件】：点选或者框选，然后鼠标右击进行布置。显示控制

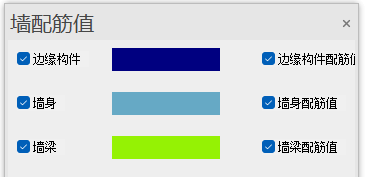

勾选需要显示的墙体部位及其配筋值，按照显示控制的设置进行配筋转化模型的显示表达。
注：墙体位置的显隐可控制配筋值的显隐，墙体位置显示时配筋值可单独设置隐藏或显示。参数设置

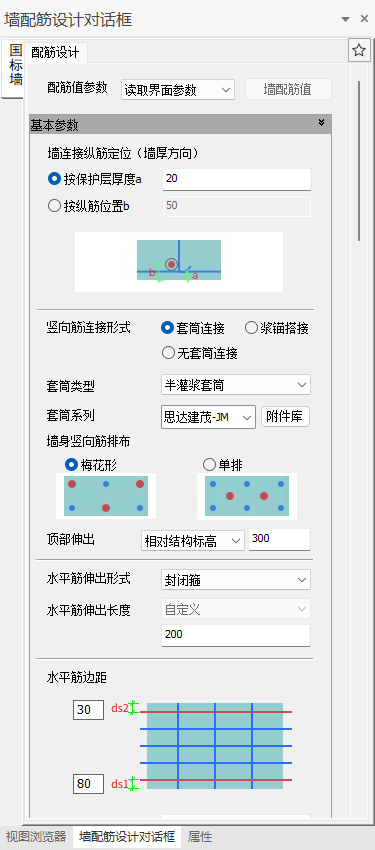

基本参数
- 墙连接纵筋定位
墙连接纵筋定位方式提供【按保护层厚度a】和【按纵筋位置b】两种方式。
【按保护层厚度a】：勾选后，手动输入【按保护层厚度a】定位，程序将按照输入的保护层厚度，计算墙纵筋定位，保护层从套筒最外侧钢筋算起。

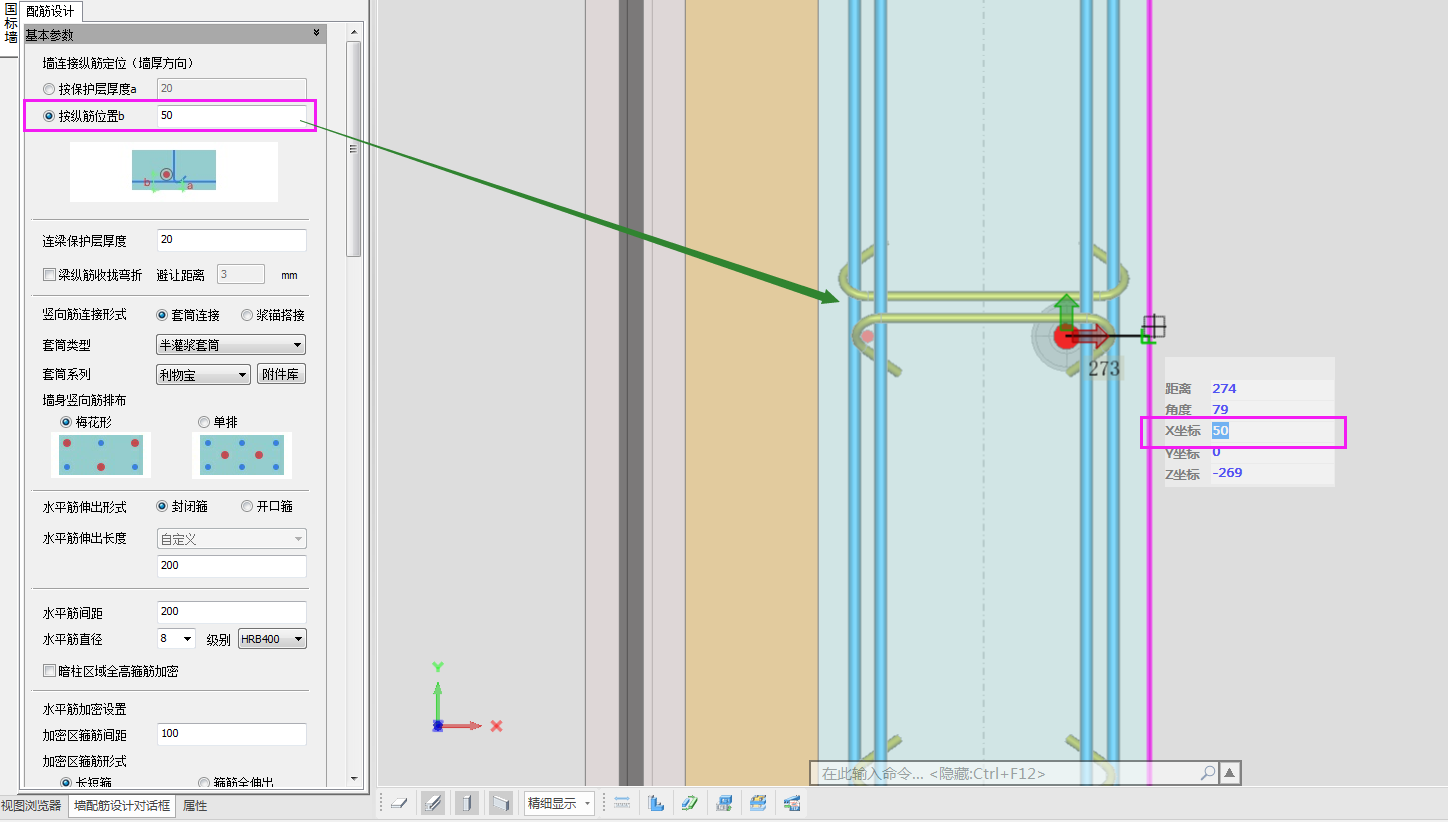

【按纵筋位置b】：勾选后，手动输入【按纵筋位置b】定位，程序将按照输入的值确定墙纵筋定位，纵筋定位由纵筋中心到混凝土边，如图所示。
- 竖向筋连接形式

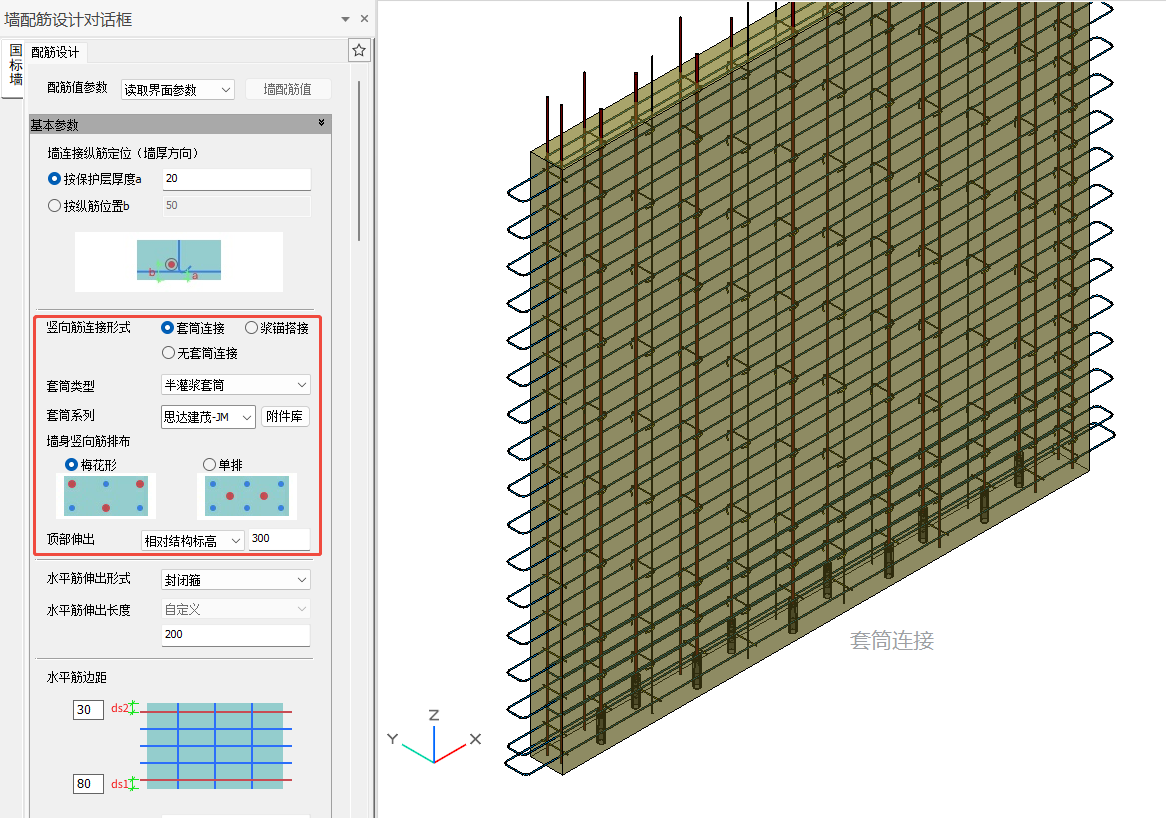

竖向筋连接形式分为【套筒连接】、【浆锚搭接】和【无套筒连接】三种连接形式。
【套筒类型】：当选择【套筒连接】时，可以选择【全灌浆套筒】与【半灌浆套筒】两种形式的连接。
【套筒系列】：下拉选择套筒系列，或使用【附件库】选择。
【墙身竖向筋排布】：可以选择【梅花形】与【单排】两种形式的连接。
【连接方式】：当选择【浆锚搭接】时，可以选择【约束锚固】与【非约束锚固】两种形式的连接。
【连接端】：当选择【浆锚搭接】时，可以选择【单侧连接】与【双侧连接】两种形式的连接。
【底部伸出】：当选择【无套筒连接】时，可以选择【相对预制构件】与【相对结构标高】两种形式的底部伸出。 - 顶部伸出
可以选择【相对预制构件】与【相对结构标高】两种形式的顶部伸出。
注：竖向分布钢筋伸出长度由此参数控制；竖向连接钢筋伸出长度=灌浆端钢筋插入长度+墙上下侧接缝长度 - 水平筋伸出

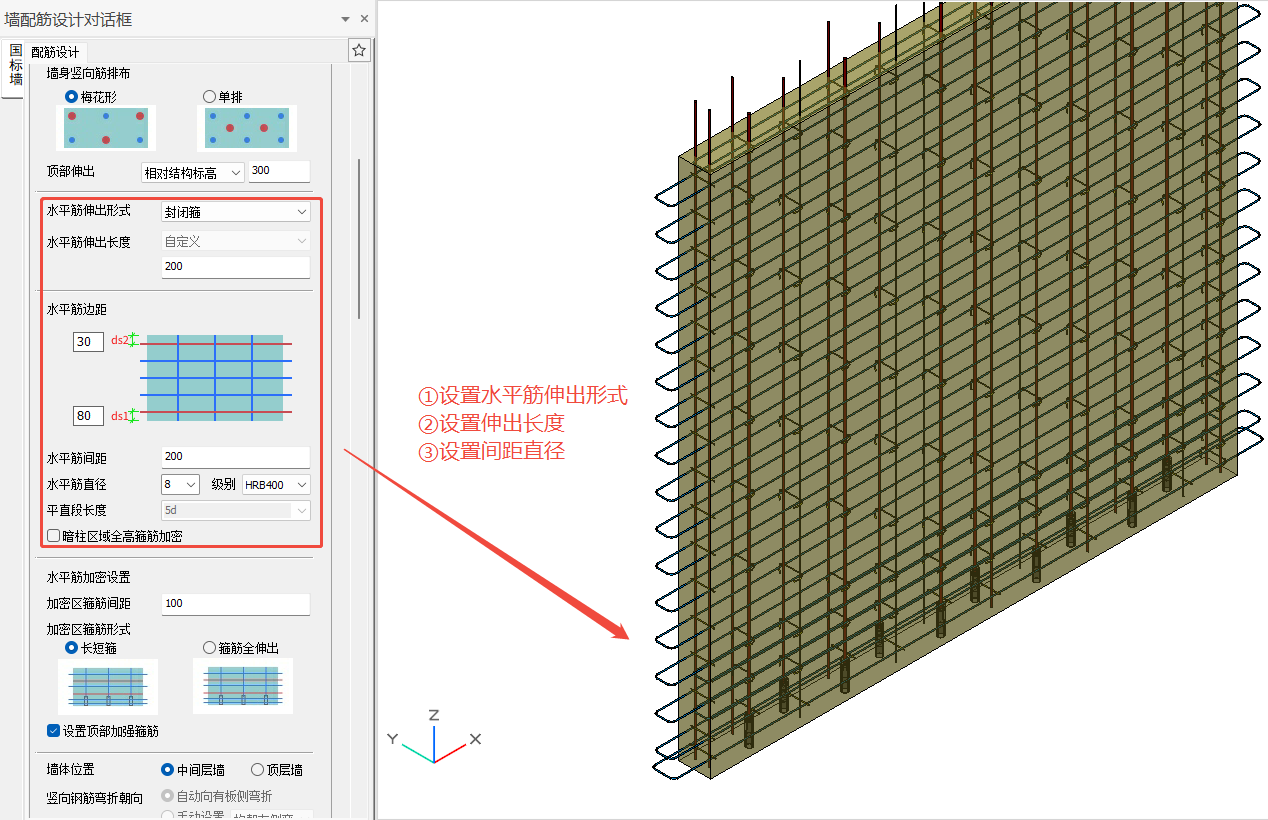

【水平筋伸出形式】：可以选择【封闭箍】、【开口箍】和【直锚】三种形式的连接。
【水平筋伸出长度】：可以选择“自定义”与“自动计算”两种方式来输入水平筋伸出长度。 - 水平筋边距、间距、水平筋直径和水平筋钢筋强度
可以输入水平筋边距、间距水平筋直径和选择水平筋钢筋强度。 - 暗柱区域全高箍筋加密
当勾选此项时，可以对暗柱区域的箍筋进行全高加密设置。
- 水平筋加密设置
【加密区箍筋间距】：可以对箍筋加密区间距进行设置。

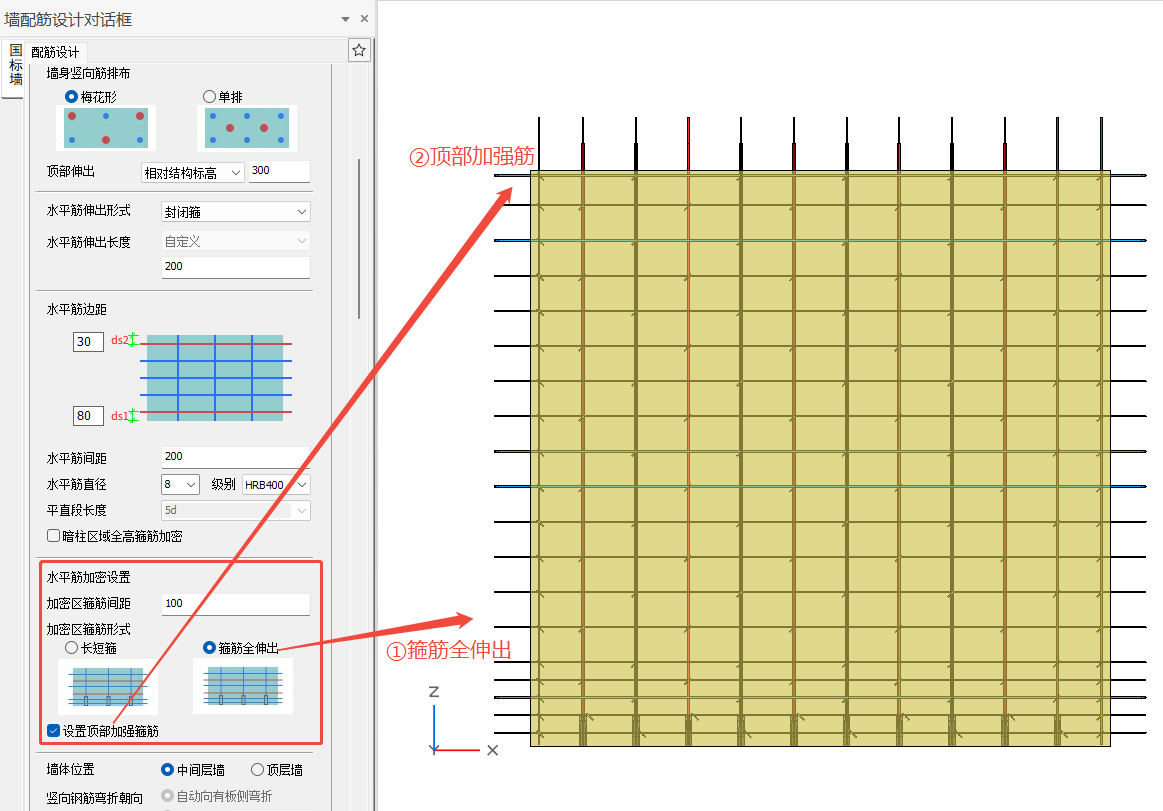

【加密区箍筋形式】：可以选择【长短箍】与【箍筋全伸出】两种形式。
【设置顶部加强箍筋】：当勾选此项时，软件对预制墙顶部进行加强箍筋的设置。
- 墙体位置

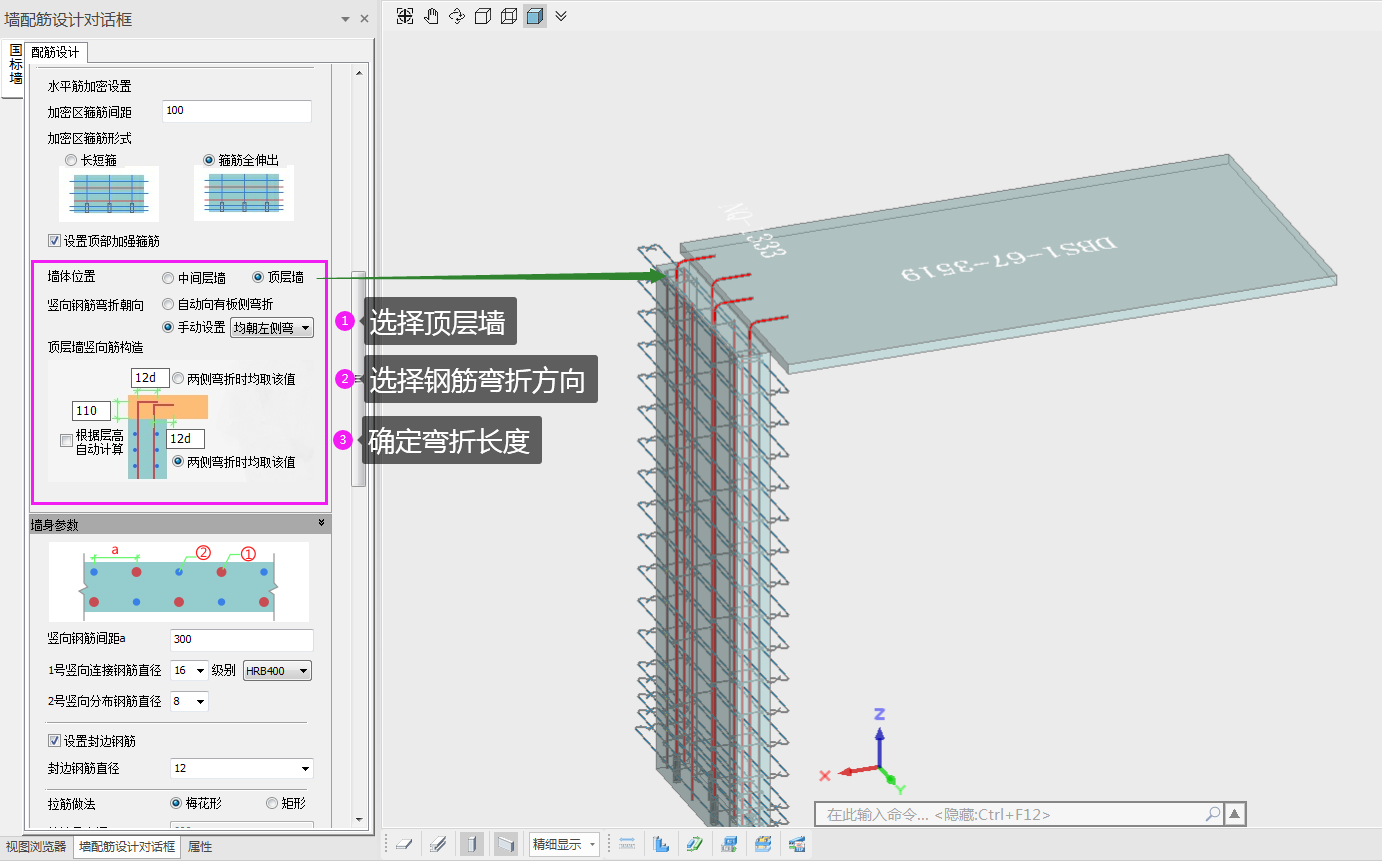

可以设置【中间层墙】和【顶层墙】两种类型，当选择【顶层墙】时，竖向筋弯折参数生效。【竖向钢筋弯折朝向】：可以选择【自动向有板侧弯折】与【手动设置】两种形式。
【自动向有板侧弯折】：勾选时，墙竖向钢筋将弯折向楼板所在方向。
【手动设置】：勾选时，可以选择【均朝左侧弯折】、【均朝右侧弯折】、【两侧弯】”三种弯折形式。 - 顶层墙竖向筋构造
【钢筋伸出高度】，有手动输入和【根据层高自动计算】两种方式输入。
【钢筋弯折长度】：可以对内外钢筋分别进行设置。

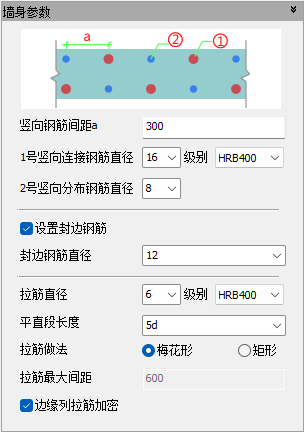

墙身参数
【竖向钢筋间距a】：可以输入竖向钢筋的间距值。
【1号竖向连接钢筋直径/钢筋强度】/【2号竖向分布筋直径】：可以输入1号竖向连接钢筋直径、钢筋强度和2号竖向分布筋直径。
【设置封边钢筋】：当勾选此项时，可以设置封边钢筋直径，程序会对预制墙板的墙身部分增加封边钢筋。
【拉筋直径】：可选择拉筋直径和钢筋等级。
【平直段长度】：可以选择【5d】和【max（75,10d）】两种长度。
【拉筋做法】：可以选择【梅花形】和【矩形】两种做法，当选择【矩形】时，可以设置【拉筋最大间距】。

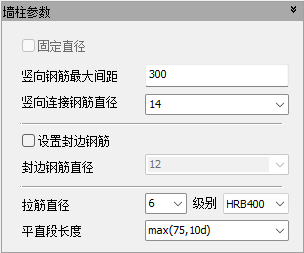

【边缘列拉筋加密】：当勾选此选项时，对剪力墙墙身边缘列的拉筋进行加密排布。墙柱参数
【固定直径】：当选择读取墙配筋值时，墙柱钢筋转化会参考此项内容设置。勾选固定直径时，剪力墙暗柱在转化生成三维钢筋时，会读取配筋直径，根据配筋率计算钢筋间距，布置三维钢筋。不勾选固定直径时，则按照给定的钢筋最大间距，根据配筋率计算钢筋直径，布置三维钢筋。
【竖向钢筋最大间距】：可以输入竖向钢筋的最大间距，暗柱范围内的纵筋排布不会超过此值。
【竖向连接钢筋直径】：可以输入竖向连接钢筋的直径。
【设置封边钢筋】：当勾选此项时，可以设置封边钢筋直径，程序会对预制墙板的暗柱部分增加封边钢筋。
【拉筋直径】：可选择拉筋直径和钢筋等级。

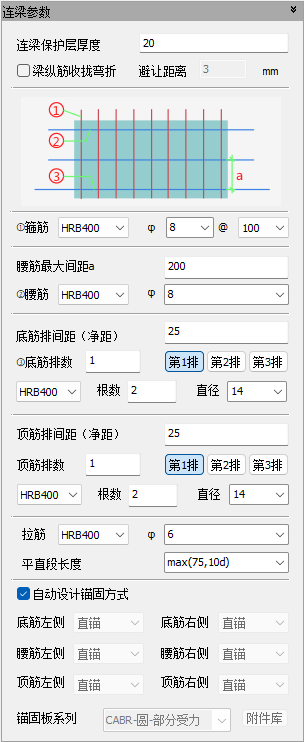

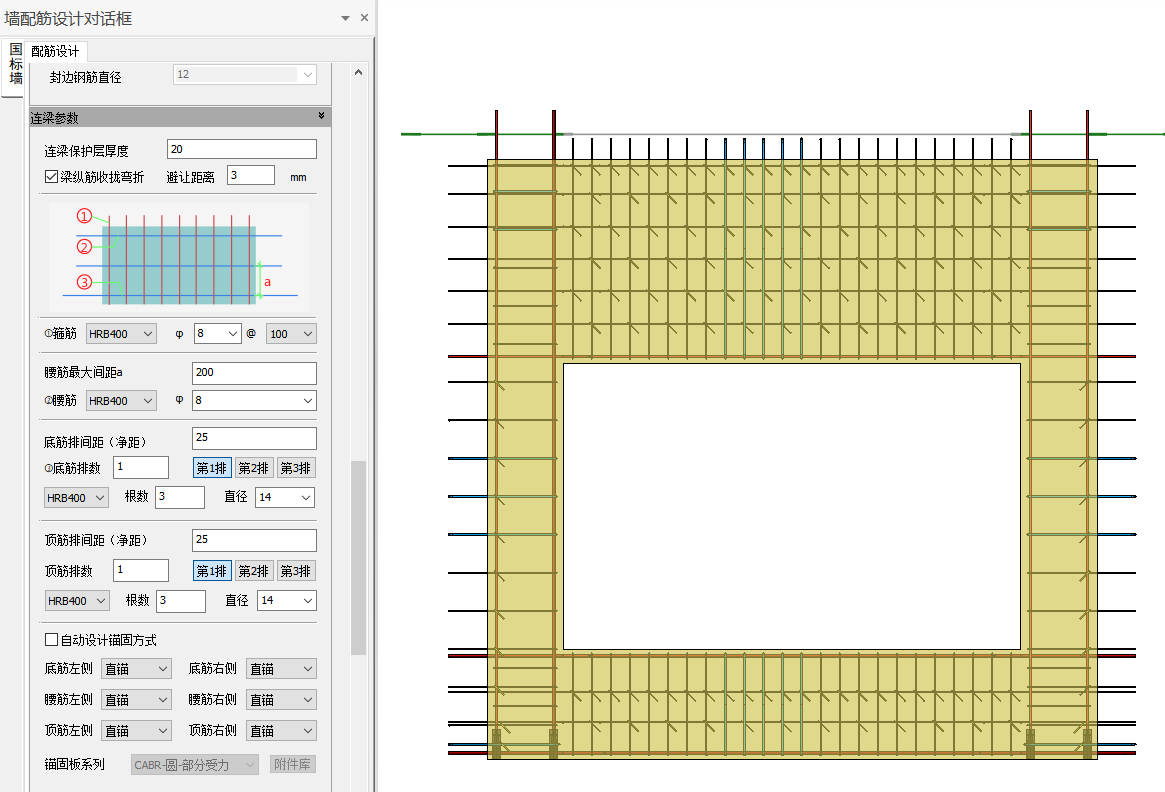

【平直段长度】：可以选择【5d】和【max（75,10d）】两种长度。连梁参数
【连梁保护层厚度】：一般按照墙的保护层厚度计算。
【梁纵筋收拢弯折】：当勾选此项时，可设置钢筋避让距离。
【箍筋】：可以输入箍筋的钢筋等级、直径和间距。
【腰筋最大间距a】：可以输入“腰筋最大间距”，程序根据输入的值，确定腰筋之间的最大间距。
【腰筋】：可以输入腰筋的钢筋等级和直径。
【底筋排间距（净距）】/【顶筋排间距（净距）】：可以输入底筋/顶筋排数，当输入值为1时，点击右侧“第一排”按钮，可以在下侧输入第一排底筋/顶筋的钢筋强度、根数和直径。同理当输入值为2时，可以对“第一排”与“第二排”进行编辑。
【拉筋】：可选择拉筋直径和钢筋等级。
【平直段长度】：可以选择【5d】和【max（75,10d）】两种长度。
【自动设计锚固方式】：当勾选此项时，程序将自动进行连梁锚固方式的设计。当不勾选此项时，可手动选择底筋左右侧、腰筋左右侧和顶筋左右侧的锚固方式，锚固方式包括直锚、直角弯头和锚固板三种。

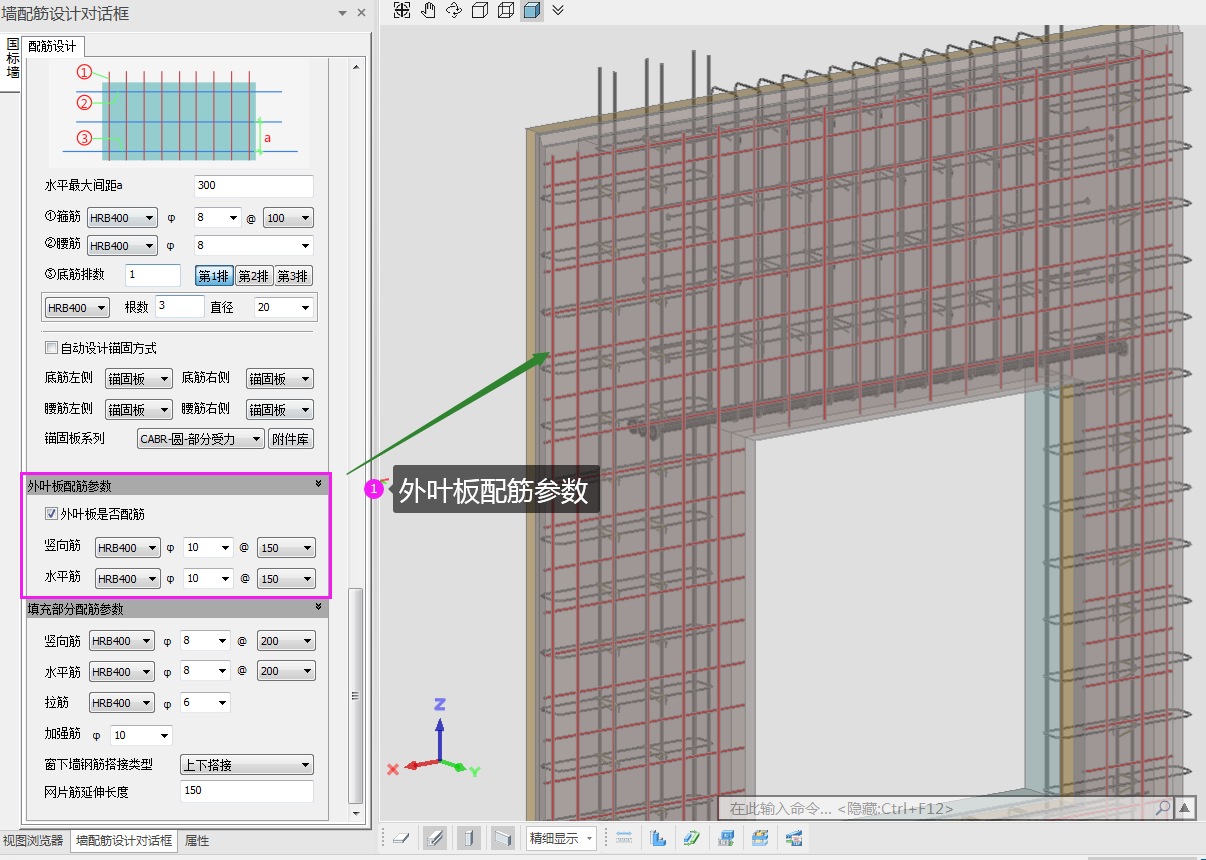

【锚固板系列】：锚固方式选择锚固板时，可对进行选择，有CABR-圆-部分受力、CABR-圆-全部受力、CABR-方-部分受力、CABR-方-全部受力四种锚固版样式，还可通过附件库选择其他样式。外叶板配筋参数
【外叶板是否配筋】：当勾选此项时，可以对外叶板的竖向筋和水平筋的钢筋强度、直径、间距进行参数设置，程序将根据设置的参数对选择的外墙板进行外叶板配筋。

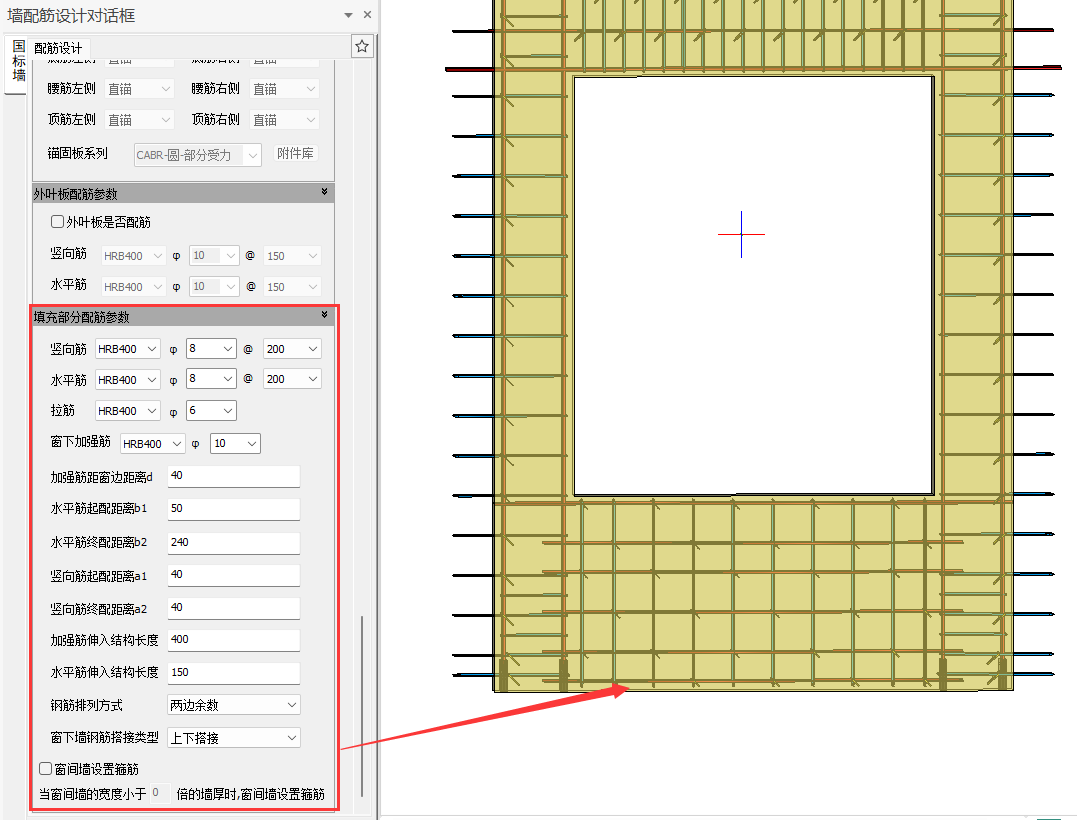

填充部分配筋参数
【竖向筋】/【水平筋】：可以设置填充部分墙体的竖向筋、水平筋配筋参数，包括钢筋强度等级、直径和间距。
【拉筋】：可以设置填充部分墙体的拉筋配筋参数，包括钢筋强度等级、直径。
【窗边加强筋】：可以设置填充部分墙体窗下加强筋的钢筋强度等级和直径。
可以对加强筋距窗边距离d、水平筋起配距离b1、水平筋终配距离b2、竖向筋起配距离a1、竖向筋终配距离a2、加强筋伸入结构长度和水平筋伸入结构长度进行参数设置。
【钢筋排列方式】：有【两边余数】和【顺序排布】两种排列形式。
【窗下墙钢筋搭接类型】：可以设置窗下墙钢筋搭接类型，包括【上下搭接】和【左右搭接】两种。
【窗间墙设置箍筋】：当勾选此选项时，可按照设置的条件进行窗间墙箍筋的设置。
