5.2.6 板配筋局部重设计
在【深化设计】中，点击【底筋】命令弹出如下图所示的对话框。调整参数后，选择需要局部重设计的板，局部重设计生效。

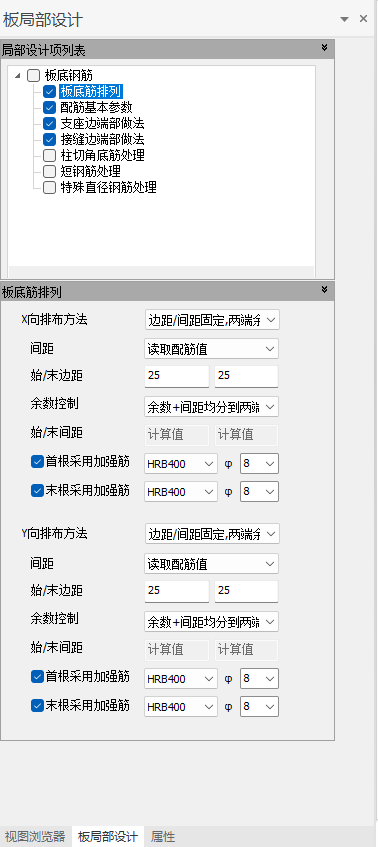

本功能分为【板底筋排列】、【配筋基本参数】、【支座边端部做法】、【接缝边端部做法】【柱切角底筋处理】、【短钢筋处理】、【特殊直径钢筋处理】七个部分。执行此命令时，勾选的参数生效，未勾选参数不生效。勾选【板底筋排列】，将同时勾选【配筋基本参数】【支座边端部做法】【接缝边端部做法】。
选择参数条目时，在下方显示该条目下的具体参数。参数如下：

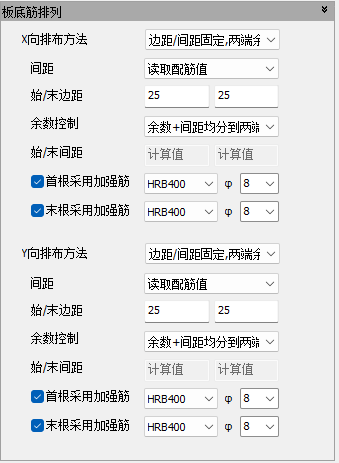

板底筋排列
板底筋排列参数具体含义参考【楼板配筋设计】功能参数介绍。
配筋基本参数

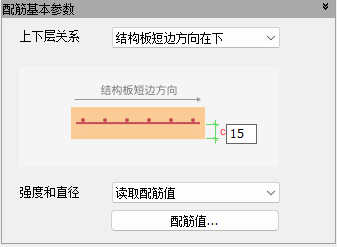

- 上下层关系
包含【结构板短边方向在下】【结构板短边方向在上】【预制板长边方向在下】【预制板长边方向在上】【桁架方向在下】【桁架方向在上】六个关系选项。
【结构板短边方向在下】/【结构板短边方向在上】：预制板关联的结构板按照拆分方向形成包围矩形，矩形短边方向作为判定钢筋上下层关系的依据。当出现预制板未关联结构板时，选择上述选项不改变原有预制板钢筋上下层关系。
【预制板长边方向在下】/【预制板长边方向在上】：按照拆分方向形成预制板包围矩形，矩形长边方向作为判定钢筋上下层关系的依据。
【桁架方向在下】/【桁架方向在上】：有桁架的预制板，以桁架长度方向作为判定钢筋上下层关系的依据。当出现预制板未设置桁架时，选择上述选项不改变原有预制板钢筋上下层关系。
【保护层厚度c】：钢筋网片下层钢筋表皮到预制板底部的高度。 - 强度和直径
提供【读取配筋值】选项，支持修改钢筋直径和强度等级。支座边端部做法

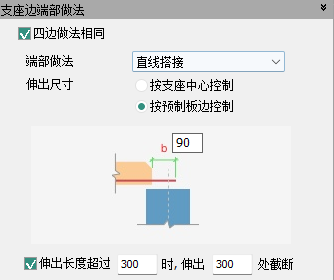

- 当勾选【四边做法相同】时
【端部做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】6种做法。
【伸出尺寸】：提供【按支座中心控制】和【按预制板边控制】2个选项。此选项与【端部做法】共同决定了配图样式和参数。
参数含义参考板配筋设计部分介绍。
勾选超限处理，以板边作为基准，当钢筋伸出过长时，自动截断处理过长钢筋。 - 当取消勾选【四边做法相同】时
取消勾选时，将四边参数分为【X向始端】【X向末端】【Y向始端】【Y向末端】四个方位，各个方位参数含义参考【四边做法相同】时的参数介绍。接缝边端部做法

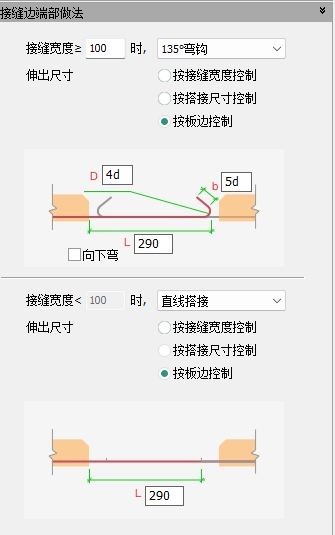

接缝边端部做法以接缝宽度界限，设置了2套做法参数。做法参数设置类似。
【端部做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】6种做法。
【伸出尺寸】：提供【按接缝宽度控制】【按搭接尺寸控制】和【按板边控制】3个选项。此选项与【端部做法】共同决定了配图样式和参数。参数含义参考板配筋设计部分介绍。柱切角底筋处理

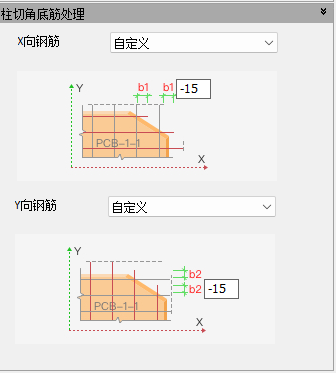

分为X向参数和Y向参数，2个方向设置的参数相同。
底筋长度控制提供【不处理】【伸出长度同普通钢筋】和【自定义】3个选项。
【不处理】：钢筋总长度与非切角处钢筋相同。
【伸出长度同普通钢筋】：相对切角边伸出长度与普通钢筋在梁/墙位置的钢筋伸出长度相同。
【自定义】：以切角边为基准，输入钢筋相对切角边的伸出长度。向外为正，向内为负。短钢筋处理
分【钢筋长度过短处理】和【钢筋在混凝土内长度过短处理】两种。
【钢筋长度过短处理】：钢筋长度判断按照俯视的投影线长度判断。
【钢筋在混凝土内长度过短处理】：当钢筋存在弯起时，不考虑弯起后埋在混凝土中的长度。特殊直径钢筋处理

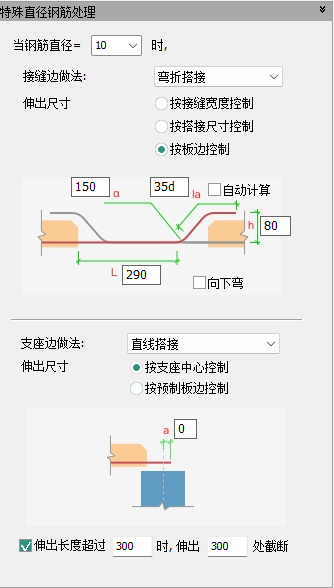

特殊钢筋直径可选择钢筋直径有【6】、【8】、【10】、【12】、【14】、【16】六种。 - 接缝边做法
【接缝边做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】六种做法。
【伸出尺寸】：提供【按接缝宽度控制】、【按搭接尺寸控制】和【按板边控制】三个选项。此选项与【接缝边做法】共同决定了配图样式和参数。参数含义参考板配筋设计部分介绍。 - 支座边做法
【支座边做法】：提供【直线搭接】【90°弯钩】【135°弯钩】【弯折搭接】【180°圆弧】【180°弯折】六种做法。
【伸出尺寸】：提供【按支座中心控制】和【按预制板边控制】两个选项。此选项与【支座边做法】共同决定了配图样式和参数。参数含义参考板配筋设计部分介绍。
超限处理：以支座边作为基准，当钢筋伸出过长时，自动截断处理过长钢筋。
