3.2.5 隔墙转角调整

隔墙建模完成后，即可使用【隔墙转角调整】，该功能可按照设置的隔墙转角的调整避让方式，对选中的形成转角的隔墙或自动搜系选中楼层的墙转角进行调整

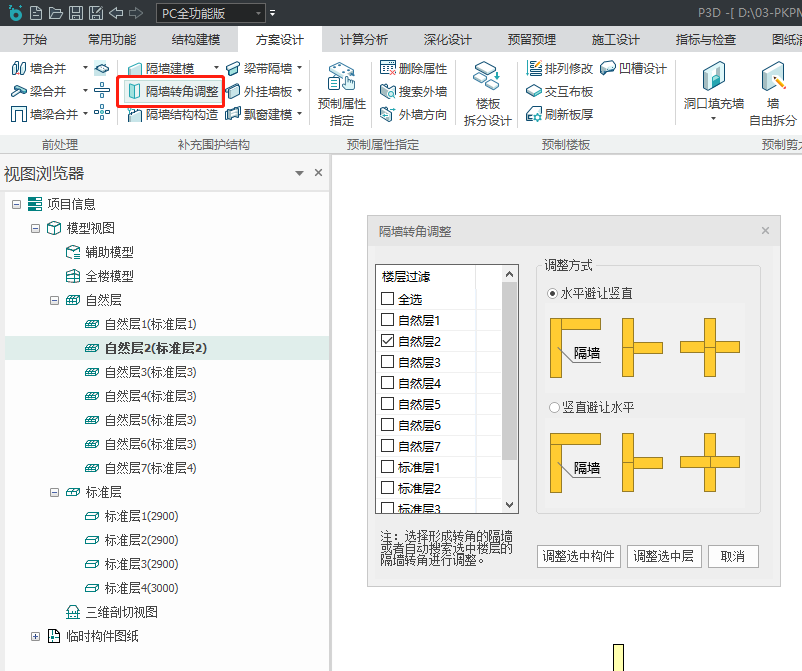

点击【方案设计】-【隔墙转角调整】命令，弹出隔墙转角调整参数设置对话框。



隔墙转角调整对话框

对话框中的参数主要包含楼层过滤、调整方式和调整选项。

【楼层过滤】：选择想要调整的楼层。

【调整方式】可选择“水平避让垂直”和“竖直避让水平”两种调整方式，不同调整方式的避让情况如参数界面所示。

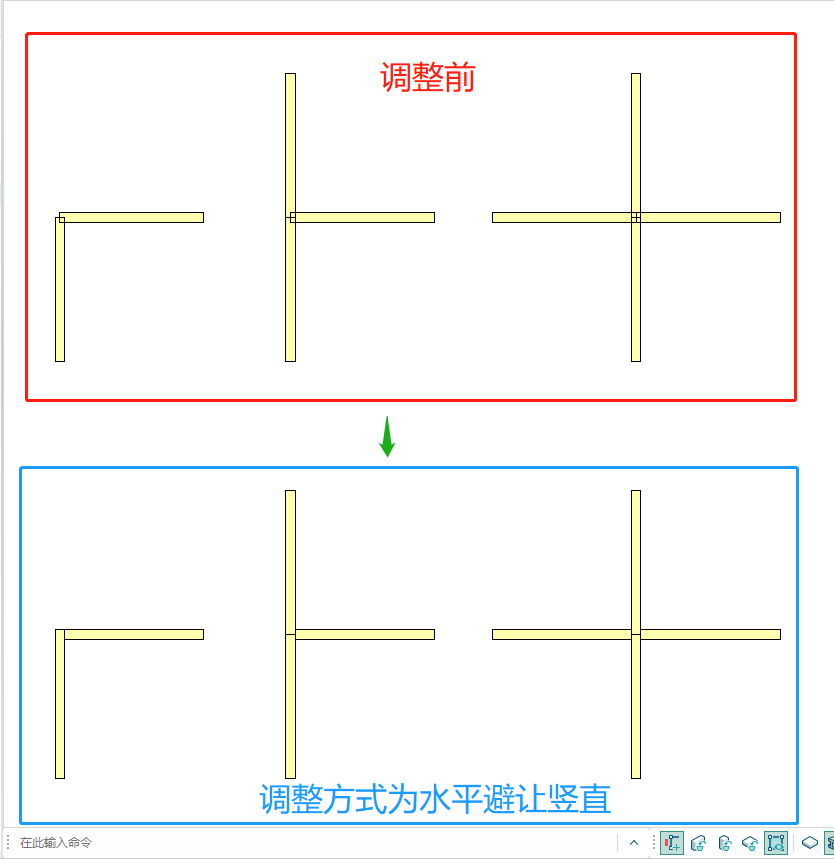

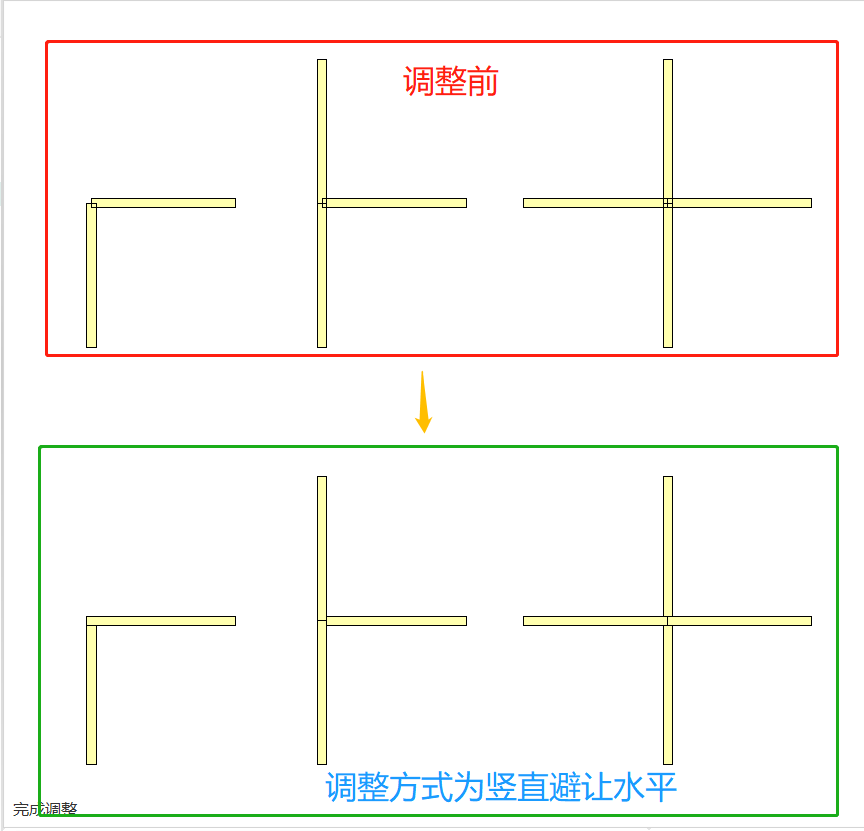

【调整选项】可选择“调整选中构件”或“调整选中层”进行隔墙避让调整。调整效果如下图所示。
