（1）打开铝模板设计软件。
（2）点击新建工程，输入项目名称和选择项目路径，点击“确定”。
（3）进入界面后点击“新建标准层”下方三角按键，按需要设置标准层名称和层高。
（4）点击“底图DWG”按钮，选择需要识别建模的CAD文件，如图3-1-1。

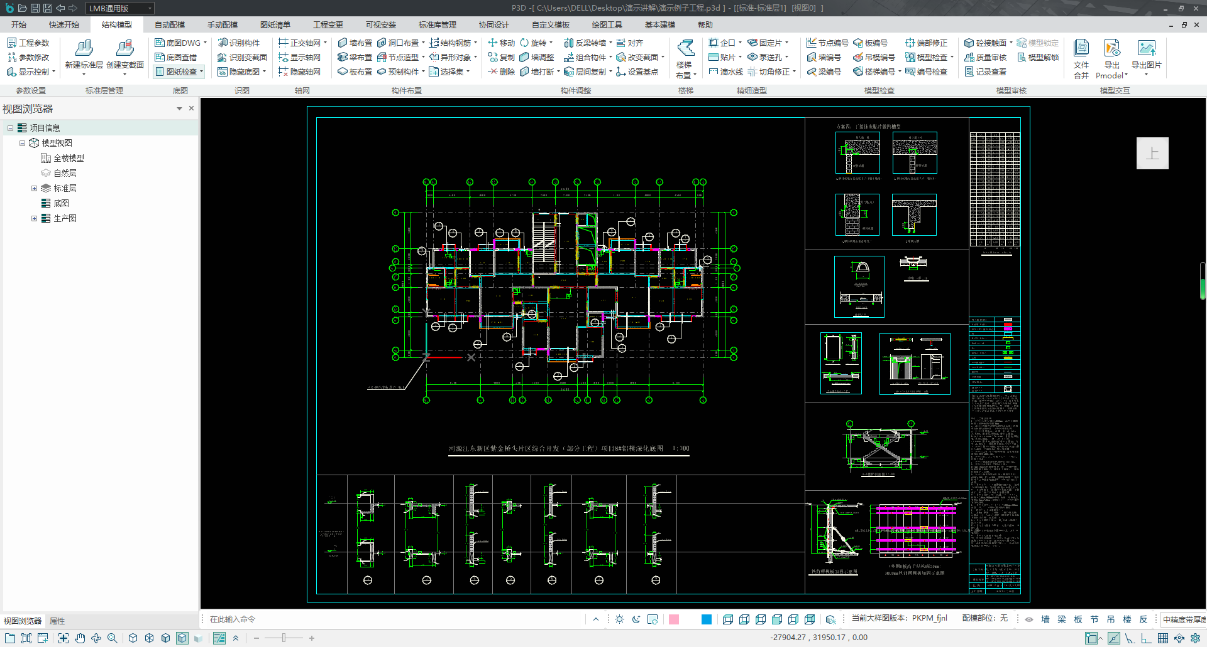

图3-1-1 导入cad图纸示例图
（5）点击“识别构件”，在左侧栏目中，点击“轴线”按钮，然后在工作区中选择CAD图纸上的轴线，右键确认，软件会根据图层识别轴线，同理选择轴线编号，工作区中选择轴号，右键确认，点击“墙（柱）”按钮，点击cad上的墙线，右键确认，依次选择梁框线、梁标注，选择识别梁标注时候，推荐在视图右下角选择线框模式，可以方便查找到cad中梁的标注（可以根据左侧栏中左上角图层控制选项来切换显示图层）。一般按照排序识别下挂梁、下挂梁标注、反坎、反坎标注、顶板、板洞口、飘窗板、滴水线、贴片等（外转角企口碰撞位置，深化建模过程中注意）；识别完成后点击视图左上角“显示控制”，根据需要设置结构模型标注的显示信息，结果如图3-1-2。
（6）选择楼梯布置，按顺序左键选择三个点，第1点到第2点的方向确定楼梯宽度，第2点到第3点确定楼梯深度，可以根据自己的需要对楼梯类型（双跑型和剪刀型）进行更改以及对属性进行调整。

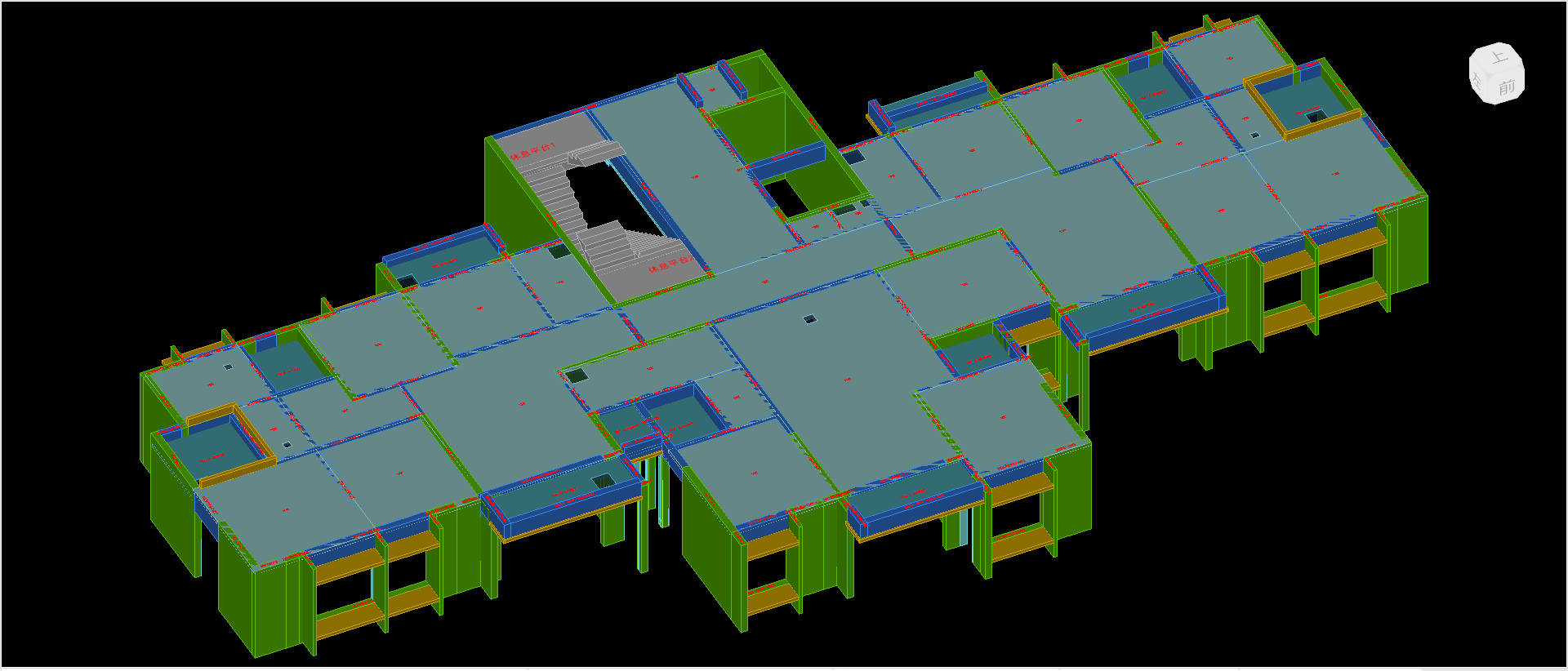

图3-1-2 识别构件后的示例图
