内墙柱C槽的设计思路是：当定位点在顶上的点时，默认用户是从上往下布置，在智能吸附的时候会自动布置到内转角C槽下面。当定位点切换到底端时，默认用户是从下往上布置，这时智能吸附的时候会从捕捉点往上提升8mm。

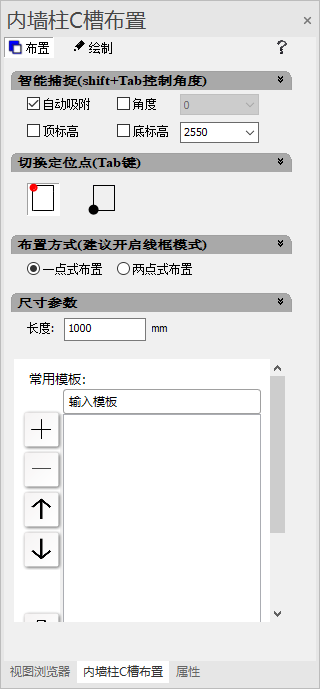

图6-1-4 内墙柱C槽布置
1．布置
（1）一点式布置
1）选择一点式布置，切换好定位点。
2）勾选自动吸附，鼠标移动到想要布置的位置，会自动吸附，左键点击确认；
3）勾选角度，可以选择想要想要旋转的角度，Shift+Tab键控制角度；
2）在要布置模板的位置，左键点击布置，右键退出操作。
（2）两点式布置（一般默认可以连续布置）
1）选择两点式布置，切换好定位点，切换好模板方向。
2）选择第一点，确定布置位置
3）选择第二点，确定布置方向，可以连续布置。
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）选择第二点确定长度；
（3）第三点确定旋转角度，左键绘制成功；
（4）右键退出操作。
