6.4.9.1 面板孔检查
检查面板孔是否在肋或翼边缘上：
（1）点击“面板孔检查”；
（2）点击开始检查，输出结果；
（3）可对结果进行操作：清除结果，可以输出报告，可保存结果，退出之后，再进工程可以读取结果。

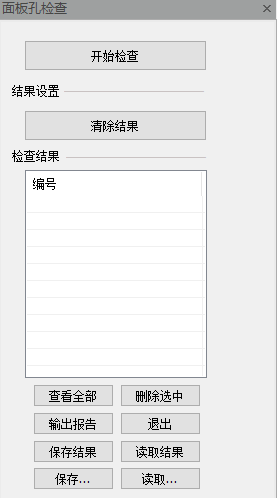

图6-4-8 面板孔检查
6.4.9.2 边框孔检查
检查模板边框孔是否对齐：
（1）点击“边框孔检查”按钮，可框选检查，不选则全部检查；
（2）对配置参数可以进行修改，不修改则使用默认值；
（3）点击开始检查，输出结果；
（4）可对结果进行操作：清除结果，可以输出报告，可保存结果，退出之后，再进工程可以读取结果。

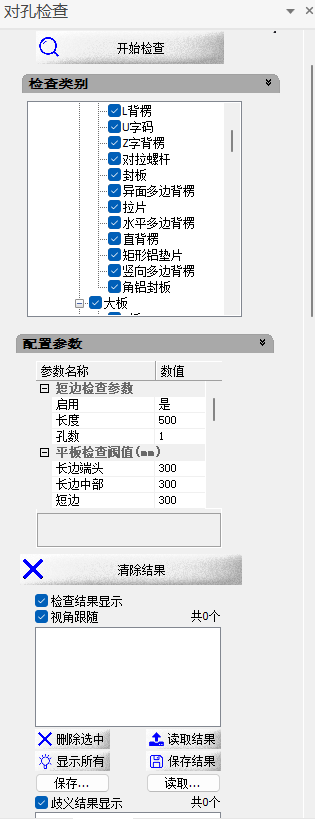

图6-4-9 边框孔检查
6.4.9.3 拉力丝对孔检查
检查模板拉力丝孔是否对齐：
（1）点击“拉力丝对孔检查”；
（2）检查设置的选项可以按需要进行勾选，对孔偏移容差和对孔范围可以修改；
（3）点击开始检查，输出结果；
（4）可对结果进行操作：清除结果，可以输出报告，可保存结果，退出之后，再进工程可以读取结果。

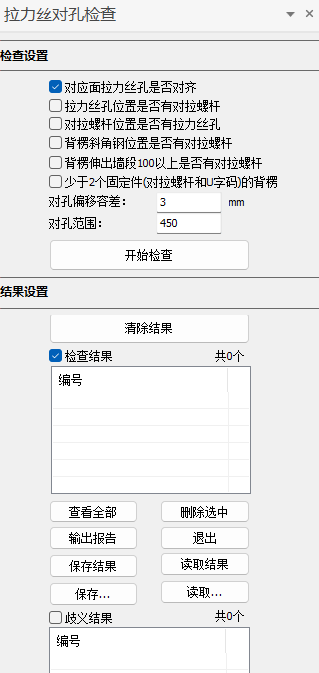

图6-4-10 拉力丝对孔检查
注意：碰撞检查及孔位检查出的结果可以进行选中，点击“删除选中”此条检查结果会到歧义结果中。可以手动勾选是否需要查看歧义结果
