孔位配置
复杂配置中命名规则不要进行修改，主要修改铣槽，边框孔，面板孔，肋(可不进行修改)，修改之后除标准件外，其他默认规则。
10.3.2.1 边框孔规则
进入软件复杂配置，找到边框孔，进行设置默认边框孔规则，这一步，是匹配大样图的关键。


图10-3-7 边框孔设置
针对普通C槽，平板等，更改孔位规则，例如： 50*3，150*N0，50*N1(4|5|6)，30~79。此处第一个50*3，代表起孔50，间隔50，三个孔；150*N0，代表间隔150向后冲孔， 50*N1(4|5|6)，代表50间隔冲孔，有可能有4，5或6个孔，最后一个30~79表示剩余孔间隔大于等于30，小于等于79.

10.3.2.2 面板孔规则
主要针对开孔墙板(本身带有螺杆孔的墙板)，输入开孔的位置和开孔间距，K板腰孔位置：例如(L-200，w-125)，L-200表示长度方向距尾端200，w-125表示宽度方向距离上边125。

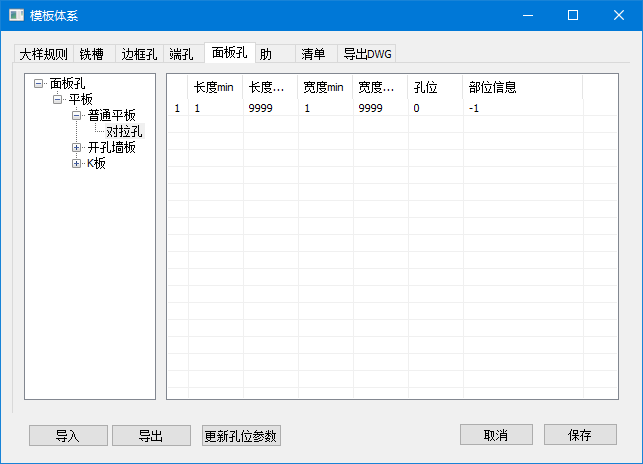

图10-3-8 面板孔设置
10.3.3 配件配置(带配件的规则)
配件规则是在简易配置的基础上，配置面板和方法与简易配置一样，检查规则的时候需要在模板后面布置对应配件。

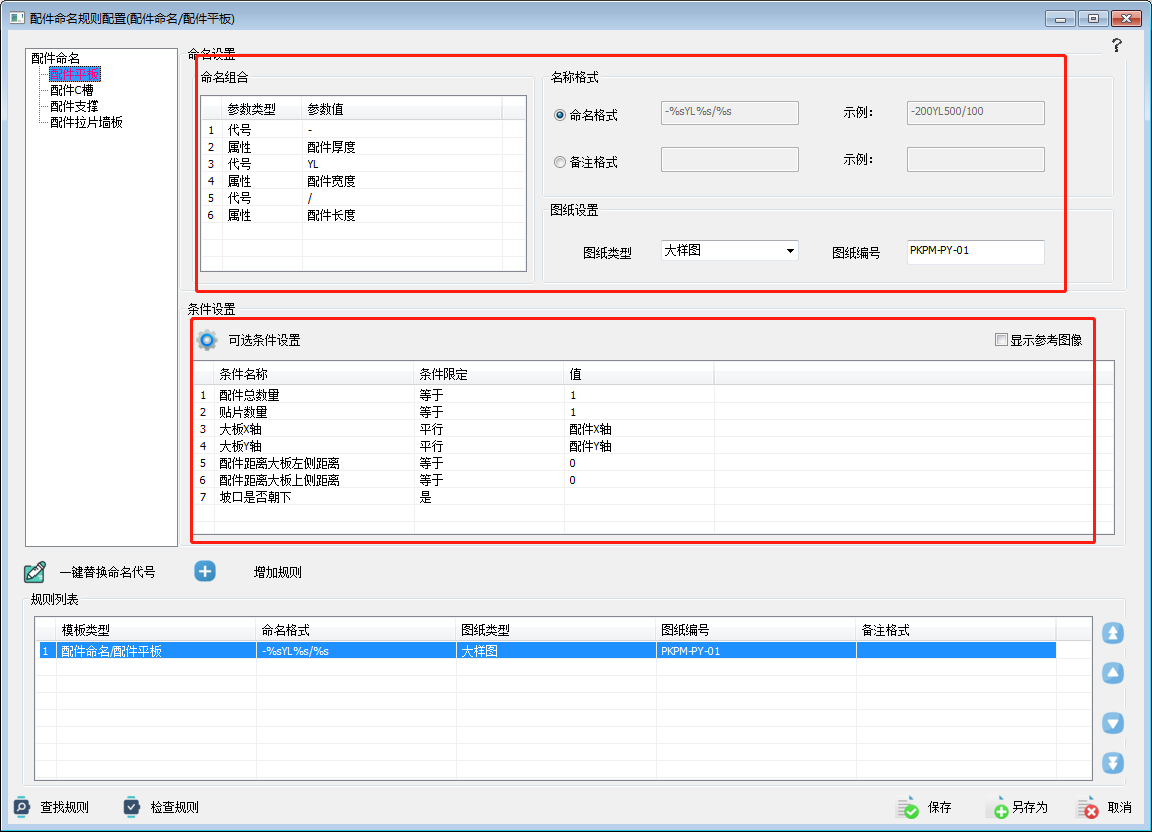

图10-3-9 配件配置
