墙侧布置分为布置和绘制两种方式：
在布置时，提供了智能捕捉辅助功能。包括“自动与墙对齐”、“角度控制”、“降到C槽/K板底”、“顶标高”、“底标高”、“底角铝”、“65角铝”、“镜像底角铝”、“镜像65角铝”等，这些功能可以在布置时自动吸附到与墙平行，固定模板角度及标高，同时附加上角铝和底角铝，实现一键布置；
鼠标定位点可以通过Tab键来切换或者直接在面板中选择切换定位点，选中的定位点为红色的，未选中的为黑色的；
按↑和→切换模板的方向。

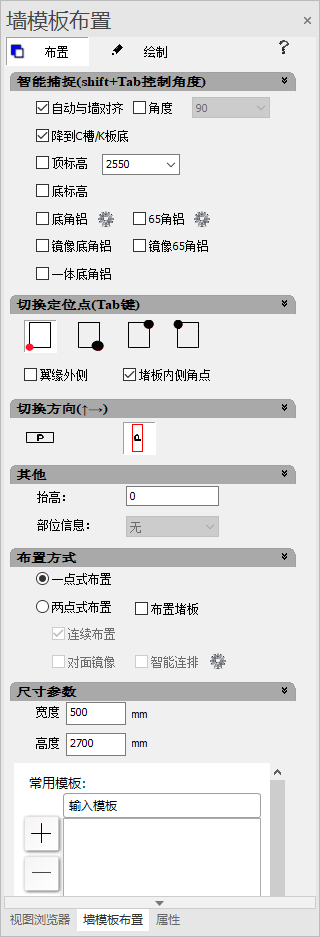

图6-1-18 墙模板布置
1．布置：
（1）一点式布置
1）选择一点式布置，切换好定位点，切换好模板方向和模板大小；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置（一般默认可以连续布置）
1）选择两点式布置，切换好定位点，切换好模板方向；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向，可以连续布置、智能连排；
4）左键点击布置。右键退出操作。

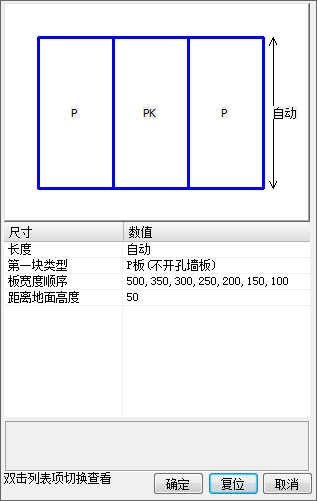

图6-1-19 墙侧智能联排设置
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点。
（2）选择第二点确定宽度
（3）第三点确定长度，左键绘制成功
（4）右键退出操作。
6.1.9.1 P板与PK板互换
互换的步骤（默认快捷键PK）：（可以线选）
（1）选择需要互换的墙板，右键互换成功。
6.1.9.2 P板与D板互换
互换的步骤：
（1）选择需要互换的两边带有角铝墙板，右键互换成功。
6.1.9.3 P板与W板互换
互换的步骤：
（1）选择需要互换的墙板，右键互换成功。
6.1.9.4 板支撑互换
互换的步骤：
（1）设置好需要转换后的模板，如果是支撑延伸参数按需设置。
（2）选择需要转换的模板，右键互换成功。

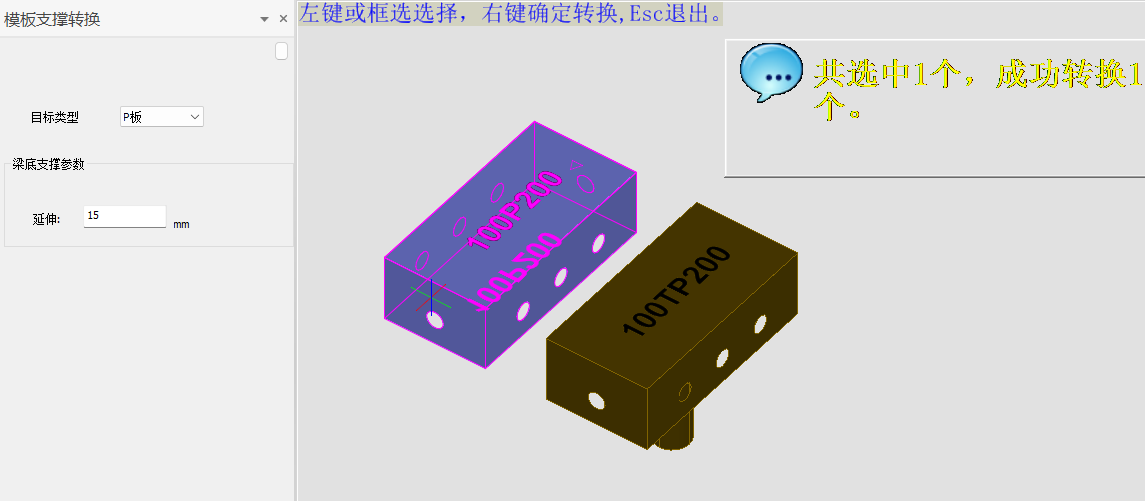

图6-1-20 板支撑互换
6.1.9.5 斜切板识别
识别的步骤：
（1）选择构件和与构件相交的模板；
（2）右键确认，缺口斜切板识别成功。

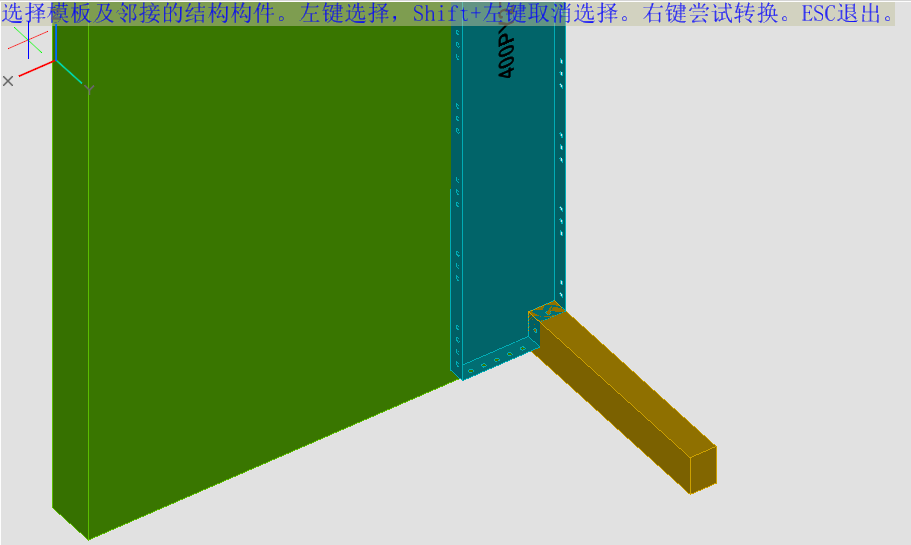

图6-1-21 斜切板识别
6.1.9.6 模板联动
模板联动（墙板、梁侧板）的步骤：
（1）点击“模板联动”；
（2）选择要伸缩的模板；
（3）完成布置。
