6.1.20.1 批量孔
布置步骤：
（1）点击“批量孔”，弹出对话框（如图6-1-65）：

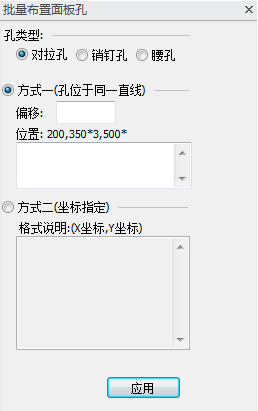

图6-1-65 面板孔批量孔
（2）可对对拉孔，销钉孔，及腰孔等类型的参数进行布置配置，确认后。选择模板（可在编辑栏中编辑同一直线上的孔距；也可以根据坐标精确定位各个孔距）。
（3）右键完成选择后，会在模板中生成对应类型的孔。
说明：
对拉孔：适用于P板、PK板、K板
销钉孔：适用于K板、P板、PK板
腰孔：适用于K板
6.1.20.2 单孔
打孔的方式有相对焦点位置打孔、单点定位打孔、直线定位打孔和坐标定位打孔四种。
点击“对拉孔”按钮，弹出对话框，如图所示：

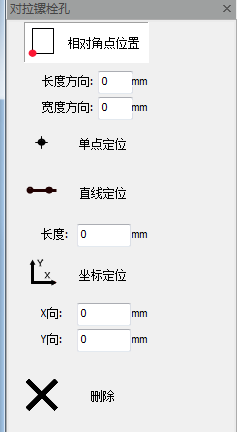

图6-1-66 面板孔单孔
1．相对角点定位
可以通过设置相对顶点的长度和方向实现打孔。
2．单点定位
直接点击模板中的某一个位置实现打孔。
3．直线定位
设置孔位离直线起始点的距离。选择起始点和终点。

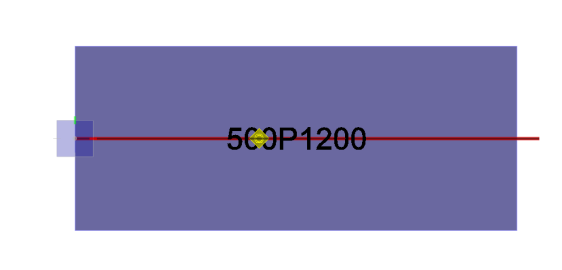

图6-1-67 面板孔单孔直线定位
4．坐标定位
（1）输入需要偏移的距离；
（2）选择坐标原点；
（3）设置X轴和Y轴的方向；
（4）完成开孔。



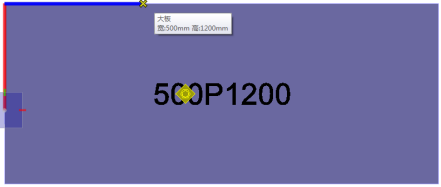

图6-1-68 面板孔单孔坐标定位
注意：如果剩余的空间不够400mm，不支持打孔。
5．删除
点击面板孔直接删除。
6.1.20.3 线布对拉孔
点击线布对拉孔，弹出对话框（如图6-1-69）：


图6-1-69 线布对拉孔
设置标高和间隔，选择2个点形成一条线，半自动穿对拉孔。
6.1.20.4 对称穿对拉孔
对称穿对拉孔的步骤：
（1）点击“对称穿对拉孔”弹出对话框（如图6-1-70）；


图6-1-70 对称穿对拉孔
（2）选中模板上的的对拉孔位置；
（3）右键确认，将会对墙对面的模板穿孔。
注意：不勾选则根据构件宽度自动计算；
如果有两个构件叠加，建议勾选。
6.1.20.5 对应穿销钉孔
对应穿销钉孔的步骤：
（1）点击“对应穿销钉孔”，弹出对话框（如图6-1-71）；

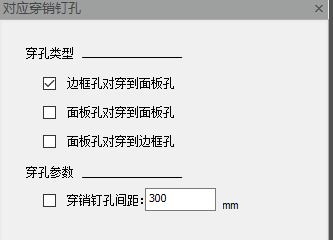

图6-1-71 对应穿销钉孔
（2）根据需要勾选属性（可同时勾选，满足特殊情况），可设置穿销钉孔的孔间距（不设置默认50间距穿孔）；
（3）选择要特殊穿孔的模板，再选择参考模板（可多选）；
（3）右键确认，完成穿孔。
6.1.20.6 放置螺栓
放置螺栓的步骤：
（1）点击“放置螺栓”；
（2）选中有对拉孔的模板（可框选），如果对称位置对拉孔位置一样，则生成螺栓；
（3）右键确认，放置螺栓。
6.1.20.7 面板孔检查
可检查所有的模板或选定的模板是否存在问题面板孔：检查面板孔是否在肋上或翼緣上

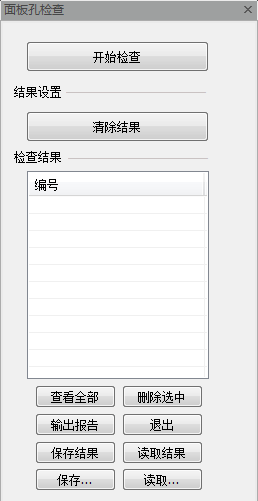

图6-1-72 面板孔检查
点击“开始检查”，输出结果，我们可以对整个检查结果输出报告，删除选中结果；
点击“清除结果”，将整个检查结果全部清除；
点击“保存结果”，将整个结果保存起来，可关闭程序；
点击“读取结果”，可以读取保存的结果。
6.1.20.8 删除单孔
点击面板孔立即删除。
