6.1.30.1 外弧板
外弧板主要应用于弧形结构（弧形内部）的配模
一点布置：设置尺寸参数，Shift+Tab键切换方向，Tab键切换布置点。
智能联排：勾选智能联排，勾选三点绘制是按份数还是按弧长来布置。
三点绘制：选择弧形边三点，第四点选择长度方向定位点，布置完成。

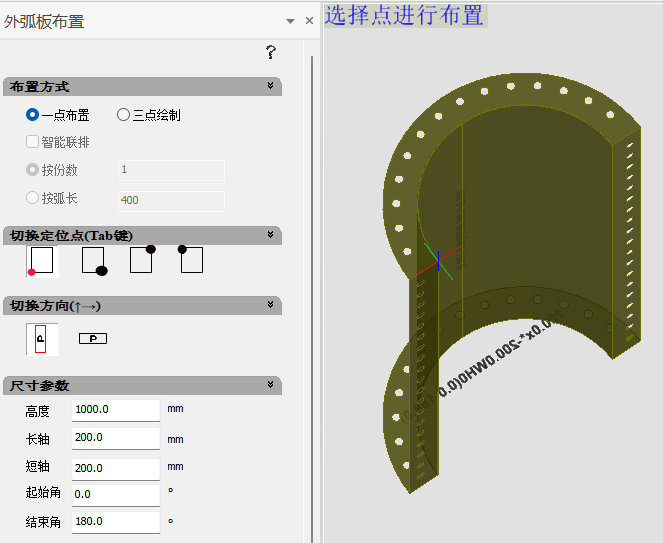

图6-1-103 外弧板
6.1.30.2 外弧C槽
外弧C槽主要应用于弧形结构（弧形内部）的配模
一点布置：设置尺寸参数，Shift+Tab键切换方向，Tab键切换布置点。
智能联排：勾选智能联排，勾选三点绘制是按份数还是按弧长来布置。
三点绘制：设置面板类型及C槽尺寸，选择弧形边三点，布置完成。

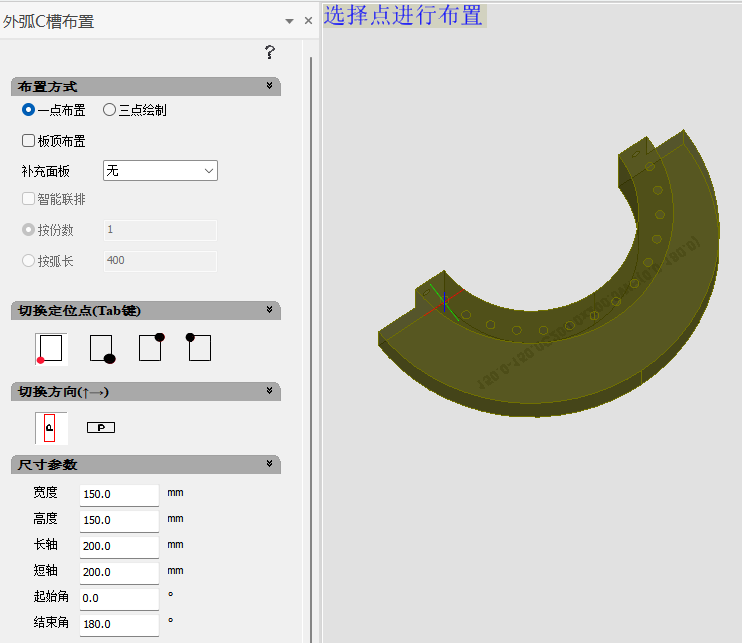

图6-1-104 外弧C槽
6.1.30.3 弧形转角板
弧形转角板主要应用于弧形结构的配模
一点布置：选择圆弧类型，设置尺寸参数，选择布置点。
五点绘制：选择圆弧类型，设置尺寸参数，选择弧形边三点，直边一点，长度方向最后一点，五点布置完成。

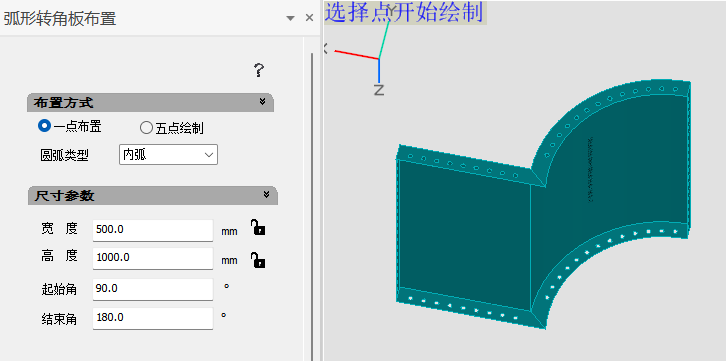

图6-1-105 弧形转角板
6.1.30.4 弧形转角C槽
弧形转角C槽主要应用于弧形结构的配模
一点布置：选择圆弧类型及是否顶板布置，设置尺寸参数，选择布置点。
四点绘制：选择圆弧类型及是否顶板布置，设置尺寸参数，选择弧形边三点，直边一点，布置完成。

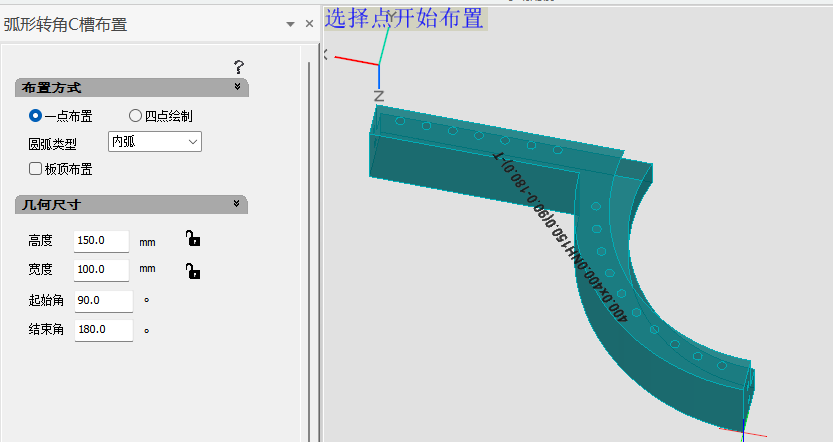

图6-1-106 弧形转角C槽
