泵送孔参数布置的步骤：
（1）点击“泵送孔”按钮。
（2）设置泵送孔的基本参数。


图4-8-6 泵送口布置

（3）确定偏移值为锁定状态（不锁定偏移值由点击位置确定）。
（4）设置要偏移的参数。
（5）鼠标置于需要布置泵送孔的构件上，靠近参照偏移点。
（6）左键确认布置，Esc退出。
4.8.5.1 放线孔
放线孔参数布置的步骤：
（1）点击“放线孔”按钮。


图4-8-7 防线口布置
（2）设置放线孔的基本参数。
（3）确定偏移值为锁定状态（不锁定偏移值由点击位置确定）。
（4）设置要偏移的参数。
（5）鼠标置于需要布置放线孔的构件上，靠近参照偏移点。
（6）左键确认布置，Esc退出。
4.8.5.2 铁盒
放线孔参数布置的步骤
（1）点击“铁盒”按钮。

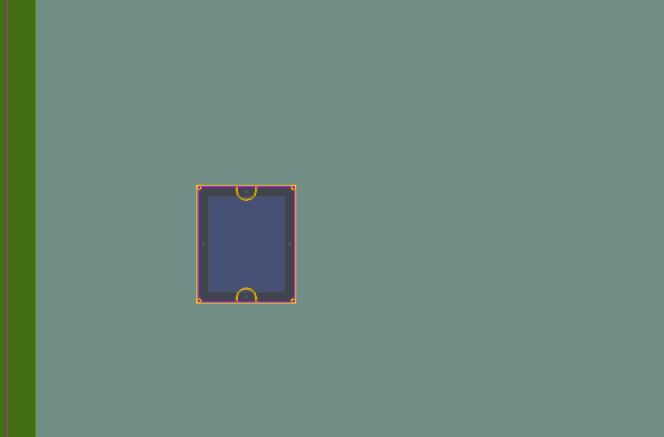

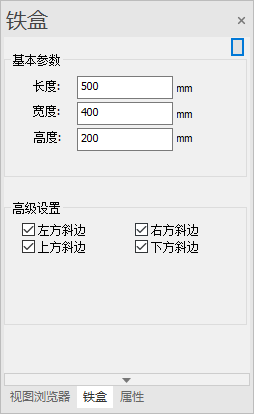

图4-8-8 铁盒子布置
（2）在有板洞口的位置进行点击（也可以自行设置铁盒子的参数）。
（3）左键点击板洞口，可以自动识别板洞口大小进行布置。
（4）完成布置。
