手工布置普通C槽有两种方式：布置和绘制。

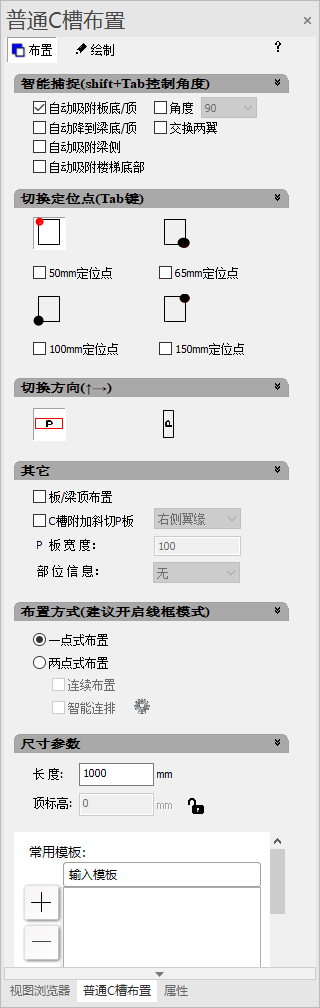

图6-1-2 普通C槽布置
1．布置
（1）一点式布置
1）选择一点式布置，切换好定位点。
2）勾选自动吸附选择想要吸附的位置：自动吸附板底/顶、自动降到梁底/顶、自动吸附梁侧和自动吸附楼梯，鼠标移动到想要布置的位置，会自动吸附，在想要布置的位置左键点击确认；
3）勾选角度，可以选择旋转的角度，Shift+Tab键控制角度；
4）在布置梁底的时候可以勾选50mm、 150mm定位点来进行布置；
5）可以选择想要的方向：竖直或水平；
6）在布置板底、梁底不方便布置的时候可以开启线框模式在顶视图来布置。
（2）两点式布置（可以勾选连续布置或智能连排）
1）选择两点式布置，切换好定位点，选择要自动吸附的方式（可以不勾选）切换好模板方向。
2）选择第一点，确定布置位置
3）选择第二点，确定布置方向，可以连续布置或智能连排。
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）拖动鼠标确定C槽延伸方向；
（3）第二点确定长度，左键绘制成功；
（4）右键退出操作。
手工布置C槽过程中布置和绘制中都可勾选两翼互换。
6.1.2.1 K板区域C槽
（1）手工布置K板区域C槽的布置和绘制方式与普通C槽的布置和绘制方式相同，可勾选50定位点来布置；
（2）K板区域C槽的清单数量为2、单独打包数量为0。

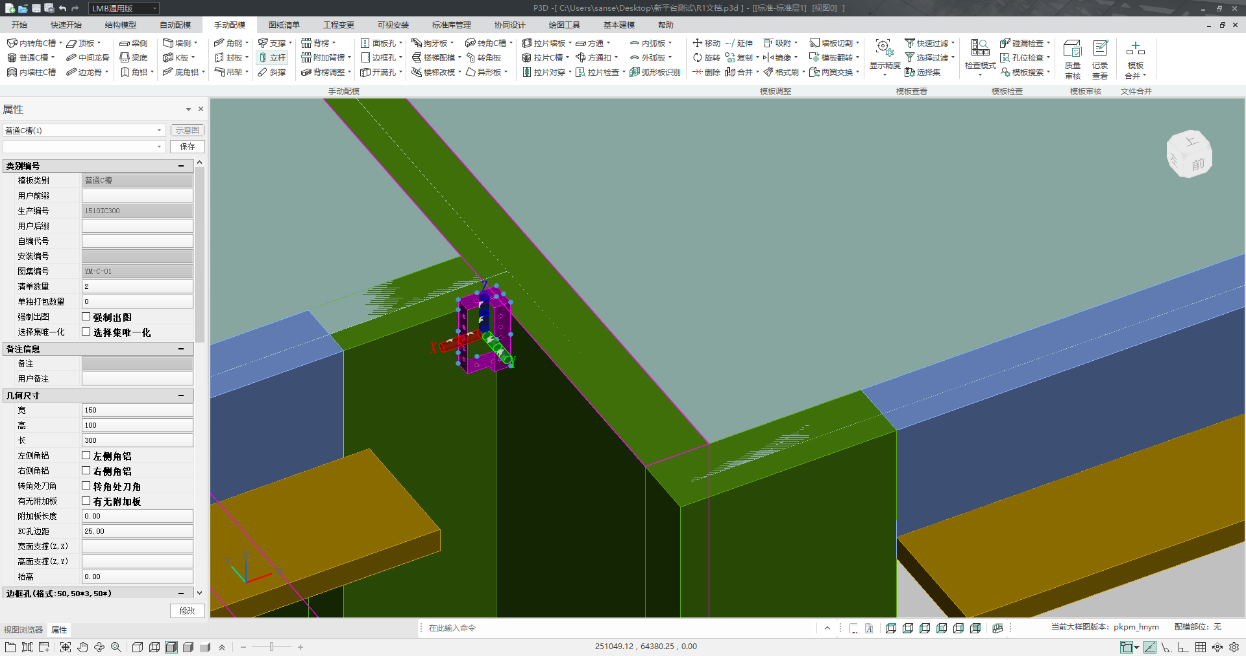

图6-1-3 K板C槽布置
