梁侧布置分为布置和绘制两种方式：
在布置时，一般梁侧模板布置是布置在梁的侧边，智能捕捉中提供了“自动与梁对齐”“角度控制”“降到C槽底”“固定顶标高”等辅助手段帮助用户定位布置。选中这些智能捕捉，布置时则会直接定位到设定的位置。附加角铝的方式如梁底板布置方式；
鼠标定位点可以通过Tab键来切换或者直接在面板中选择切换定位点。选中的定位点为红色的，未选中的为黑色的；
按↑和→切换模板的方向。

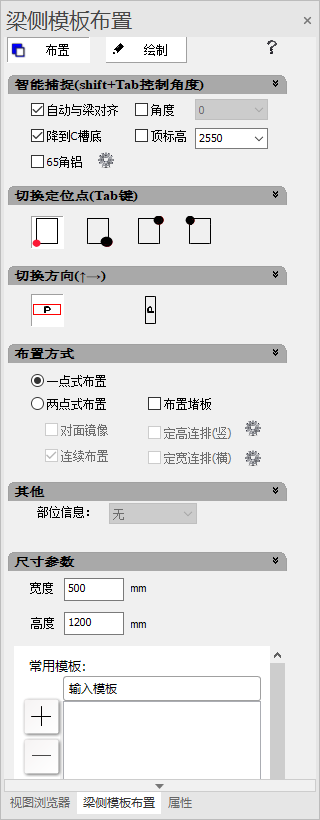

图6-1-14 梁侧布置
1．布置：
（1）一点式布置
1）选择一点式布置，切换好定位点，切换好模板方向和模板大小；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置（可连续布置，智能连排）
1）选择两点式布置，切换好定位点，切换好模板方向。
2）选择第一点，确定布置位置
3）选择第二点，确定布置方向，可以智能连排。
4）左键点击布置。右键退出操作。
（3）梁侧定高连排：

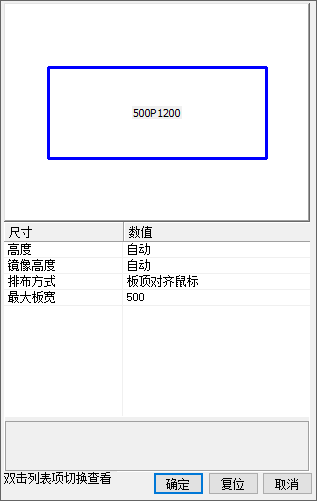

1）点击定高联排设置，弹出对话框（如图6-13）；

2）对高度，镜像高度，排布方式：板顶对齐鼠标、板底对齐梁底，和最大板宽进行调整；
3）点击第一点，拖动选择终点，完成定高联排。
（4）梁侧定宽连排：
1）点击定宽联排设置，弹出对话框如图6-14；

2）对高度，镜像高度，排布方式：板顶对齐鼠标、板底对齐梁底；
3）点击第一点，拖动选择终点，完成定宽联排。


图6-1-15 梁侧定宽联排设置
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置；
（2）选择第一点确定长度；
（3）第二点确定长度，左键绘制成功
（4）右键退出操作。
