布置角钢的步骤：
（1）点击“角钢”，可以选择原点定位布置和孔定位点布置（可以设置左右端孔距）；

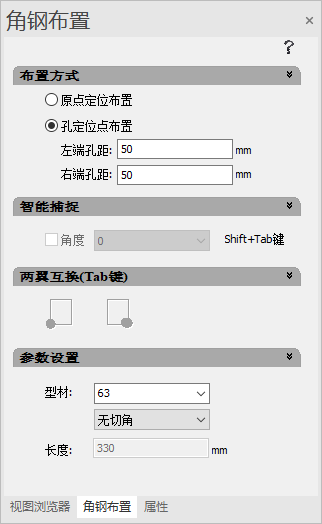

图6-1-38 角钢布置
（2）点击第一点，孔定位点可开启中点捕捉，确定模板的位置；
（3）点击第二点，确定模板的长度；
（4）参数设置可以进行修改（型材可进行选择）；
（5）完成布置。
6.1.16.1 Z形角钢
Z形角钢分为布置和绘制两种方式（如图6-1-39）：

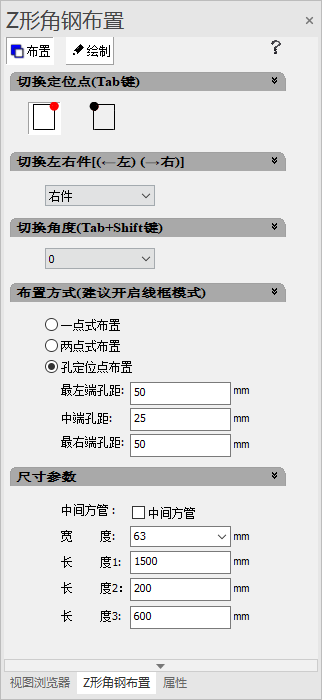

图6-1-39 Z形角钢布置
布置Z形角钢的步骤：
（1）一点式布置
1）点击“Z形角钢”，选择一点布置；
2）Tab键切换定位点，输入尺寸参数，点击要布置的位置；
3）完成布置。
（2）两点式布置
1）点击“Z形角钢”，选择两点布置；
2）Tab键切换定位点，输入尺寸参数；
3）点击第一点，确定布置的位置；
4）点击第二点，确定Z形角钢的角度；
5）完成布置。
绘制Z形角钢的步骤：
（1）点击“Z形角钢”，选择一点布置；
（2）Tab键切换定位点，输入尺寸参数，点击要布置的位置；
（3）完成布置。
6.1.16.2 撑杆
布置撑杆的步骤：
（1）点击“撑杆”，选择要添加撑杆的位置；

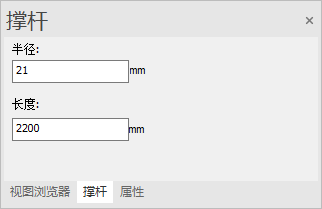

图6-1-40 撑杆
（2）点击第一点，确定撑杆位置；
（3）点击第二点，确定模板的长度；
（5）完成布置。
6.1.16.3 方管
布置方管的步骤：
（1）点击“方管”，弹出方管布置对话框（如图6-1-41）；

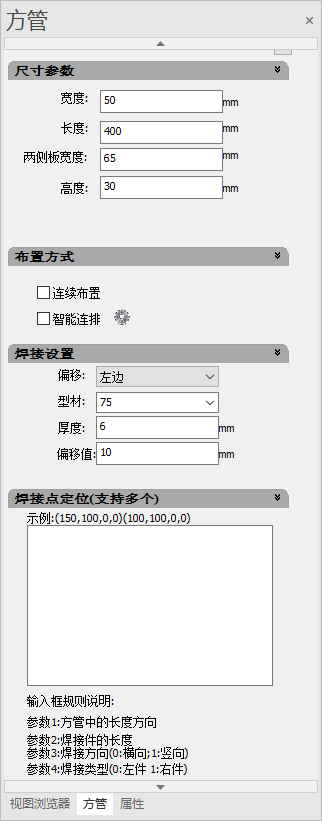

图6-1-41 方管
（2）在左侧属性框中输入尺寸参数和焊接设置；
（3）点击第一点，确定方管布置位置；
（4）点击第二点，确定方管长度和角度；
（5）完成布置。
（6）可直接在下面对话框中输入方管参数来进行布置：
参数1：方管中的长度方向
参数2：焊接件的长度
参数3：焊接方向（0：横向；1：竖向）
参数4：焊接类型（0：左件；1：右件）
6.1.16.4 L方管
L方管分为布置和绘制两种方式（如图6-1-42）：

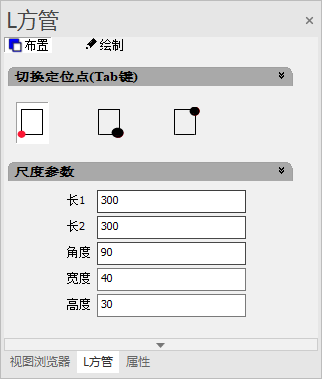

图6-1-42 L方管
1．布置L方管的步骤：
（1）点击“L方管”，选择布置；
（2）切换定位点，在左侧属性框中输入尺寸参数；
（3）点击确定方管布置位置；
（4）完成布置。
2．绘制L方管的步骤：
（1）点击“L方管”，选择绘制；
（2）切换定位点，在左侧属性框中输入尺寸参数；
（3）点击第一点，确定位置；
（4）点击第二点，确定第一边长度；
（5）点击第三点，确定第一边与第二边的角度和第二边的长度；
（6）点击确定方管布置位置；
（7）完成绘制。
