底角铝分为布置和绘制两种方式：
在布置42角铝时，可以选择自动与墙对齐或者勾选“角度”选项，设置不同的角度或者通过shift+tab快捷键调整底角铝的角度，这样使得布置更加方便；
鼠标定位点可以通过Tab键来切换或者直接在面板中选择切换定位点；
选中的定位点为红色的，未选中的为黑色的。

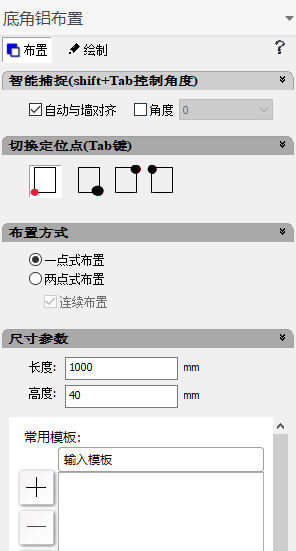

图6-1-28 底角铝
布置
（1）一点式布置
1）选择一点式布置，切换好定位点和模板长度；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置
1）选择三点式布置，切换好定位点，切换好模板方向和长度；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向（可以连续布置）；
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点。
（2）选择第二点确定宽度
（3）第三点确定长度，左键绘制成功
（4）右键退出操作。
6.1.12.1 附加底角铝
附加底角铝的步骤：
（1）点击“附加底角铝”；

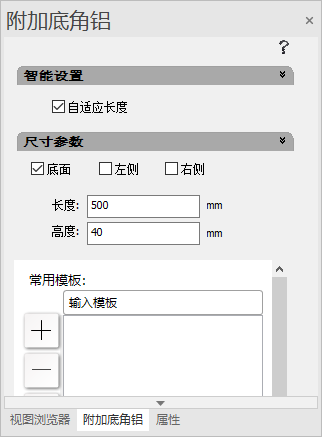

图6-1-29 附加底角铝
（2）点击想要附加底角铝的模板；
（3）生成底角铝，右键确认（可连续附加，可框选）；
6.1.12.2 L底角铝
L底角铝分为布置和绘制两种方式：

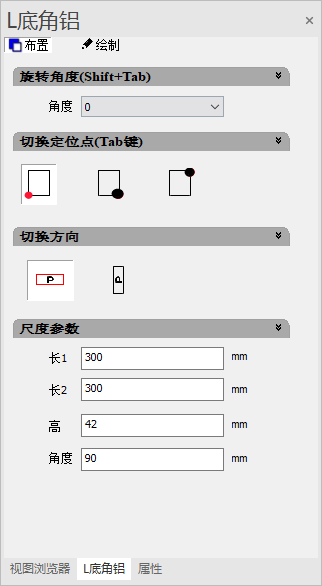

图6-1-30 L底角铝
1．布置L底角铝的步骤：
（1）点击“L底角铝”，Shift+Tab键切换好模板旋转的角度和定位点，选择尺寸参数（可以非90°）；
（2）点击想要布置L底角铝的位置；
（3）完成布置。
2．绘制L底角铝的步骤：
（1）点击“L底角铝”，选择绘制，切换好模板和定位点；
（2）点击第一点想要布置L底角铝的位置；
（3）点击第二点，确定第一边的角度和长度；
（4）点击第三点，确定第二边和第一边的角度和长度；
（5）完成布置。
