定义图框的操作：
（1）在导入名称中填写导入图框的名称。
（2）点击“导入新DWG”按钮，选择需要导入的DWG图纸
（3）点击“重新导入”按钮，新图框生效。

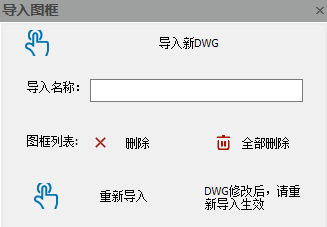

图7-5-2 图框导入
（4）在图纸参数的生产图中选择图框设置，选择自定义的图框名称即可。

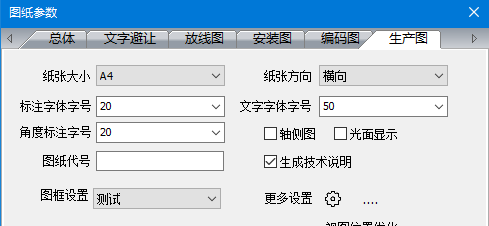

图7-5-3 图框切换
图框基本绘制；绘制自定义图框可先参考软件根目录Formwork下Drawjng的横向图框自定义例子，图框中可以设置不同的标识符，用来动态表示不同的参数。图框的外图框为单独的图层，可选择批量打印图纸。
例：pkpm-tksz-no-2982-2121分别表示软件公司名称pkpm-图框设置tksz-数值no-图框长度2982-图框宽度2121，图框设置取拼音首字母tksz表示。
以下列举部分标识符；
图纸编号—tzmb；工程名称—gcmc；原点坐标—ydzb；图纸说明—tzsm；生产编号—scbh；模板类型—mblx；

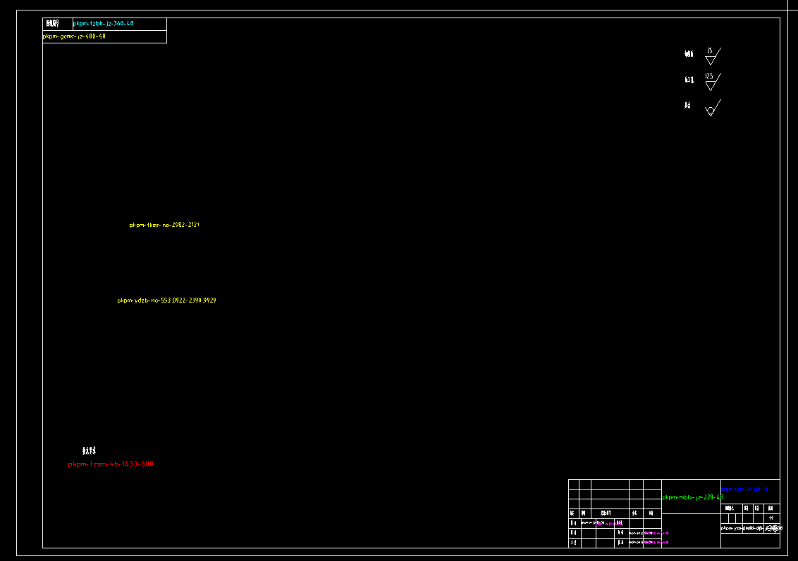

图7-5-4 自定义图框
