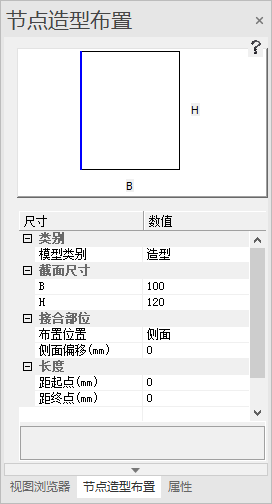

节点造型布置的步骤：
（1）点击“节点造型布置”按钮后，左侧弹出节点造型布置对话框；


图4-5-11 节点造型布置
（2）设置造型的截面尺寸、接合部位和长度；
（3）左键点击需要布节点的构件；
（4）布置后，点击造型的中点可以延伸或缩短造型的长或宽。
4.5.4.1 造型转梁板
可以通过这个命令完成造型与梁、板、墙之间的转换：
（1）点击“造型转梁板”按钮；


图4-5-12 节点造型布置
（2）左键选择要进行转换的造型，可以转换为梁、板、，右键确定；
（3）完成转换。
4.5.4.2 识别造型截面
对一些复杂的截面进行识别：
（1）点击“识别造型截面”按钮；


图4-5-13 识别造型截面
（2）把选择方式里图层勾选去掉，左键点击要识别的造型，右键确认，左键点击画好的造型界面（最好一个闭合的线段），右键确认；
（3）完成识别。

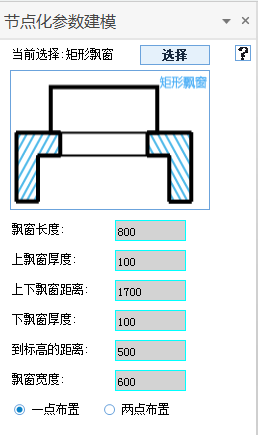

4.5.4.3 节点参数化建模
对一些复杂的节点进行参数建模：
（1）点击“节点参数化建模”按钮；


图4-5-13 识别造型截面
（2）选择节点飘窗类型，设置飘窗的尺寸及位置，选择布置方式是一点布置还是两点布置，去绘图区布置，右键确认；
（3）完成布置。
