注：出图前应将结构构件和模板构件进行编号。
（1）根据需求选择是否划分区域（可参考6.2.1）；
（2）对结构构件进行编号，对模板进行自动编号（可参考6.2）；
（3）点击“图纸参数”如图3-3-1，根据需要设置图纸的格式，放线图、拼装图、编码图、生产图等图纸相关说明（可参考6.5.1）；
（4）在模板锁定的状态下进行未关联模板的关联调整，分别生成放线图、拼装图、编码图和生产图，每呈现在工作区中的图纸可以通过选择“导出DWG”功能来产生dwg格式的文件（可参考6.6.4）。

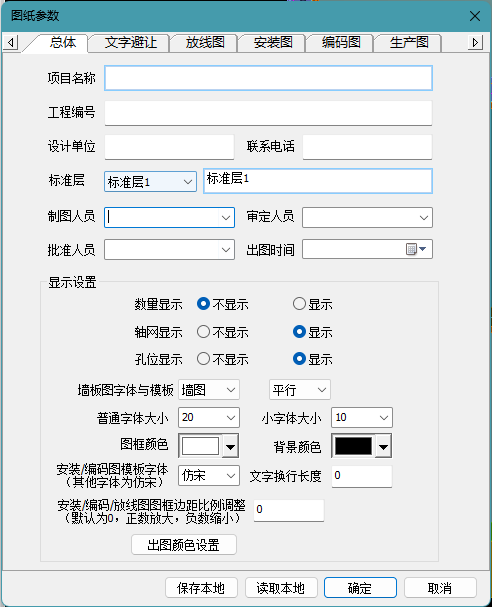

图3-3-1 图纸参数设置图
