板布置的步骤：
（1）点击“板布置”按钮后，弹出板布置对话框；


图4-5-7 板布置
（2）设置板的厚度，板的错层值；
（3）布置板时，可以选择点选布板、框选布板、标高布板和正交布板；
（4）在工作区域开始布板。
4.5.3.1 板洞布置
板洞布置的步骤：
（1）点击“板洞布置”按钮后，弹出洞口定义对话框；

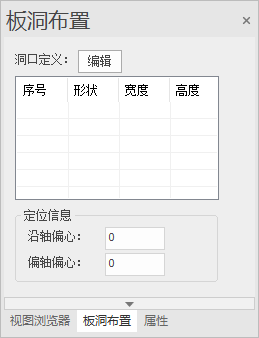

图4-5-8 板洞布置
（2）点击增加，设置板洞的长度和宽度；

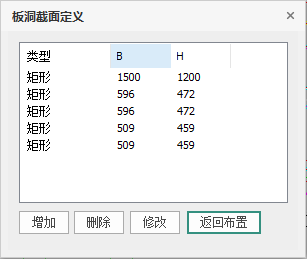

图4-5-9 板洞截面定义


图4-5-10 板洞口截面定义
（3）布置板时，可以调整洞口沿轴偏的距离，定位洞口位置；
（4）在工作区域开始布置板洞。
