K板布置分为布置和绘制两种方式：
在布置时，智能捕捉提供了“自动与墙对齐”“角度”“自动升到墙顶上部50mm”功能。一般K板是和墙对齐，并且超过墙顶标高50mm，所以选中这些只能布置可直接达到用户布置的一般要求。
鼠标定位点可以通过Tab键来切换或者直接在面板中选择切换定位点。选中的定位点为红色的，未选中的为黑色的。
1．布置：
（1）一点式布置
1）选择一点式布置，切换好定位点，切换好模板方向；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置（一般默认可以连续布置）
1）选择两点式布置，切换好定位点，切换好模板方向；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向，可以连续布置、智能连排；
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）选择第二点确定宽度；
（3）第三点确定长度，左键绘制成功；
（4）右键退出操作。

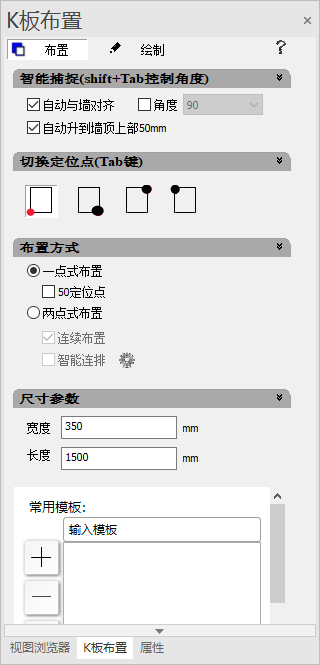

图6-1-22 K板布置
