7.2.8 楼梯编号

楼梯编号的目的在于出打包清单的时候，我们编号的一个楼梯会打成一个包。
楼梯编号可以实现楼梯的自动生成编号功能，它是以从左到右、从下往上的顺序进行编号。
点击“清除”按钮，则楼梯编号全部清除。
点击“自动生成”按钮，则在工作区域中楼梯编号就会自动生成。
点击“修改名称”按钮，选择要修改楼梯编号的墙集，弹出修改楼梯编号的对话框，输入需要修改的名称，点击“确定”按钮，修改完成（不能修改成已有的名称）。
点击“修改范围”按钮，楼梯范围会出现一个红色的框，可以通过拖动红色线条，来修改楼梯的范围。
点击“默认范围”按钮，楼梯范围会恢复到默认范围。


图7-2-7 楼梯编号

7.2.7.1 楼梯集编号
楼梯集编号可以实现楼梯的自动生成编号功能，它是以从左到右、从下往上的顺序进行编号；区别于楼梯编号，楼梯集编号可以把其他非楼梯构件也加入到楼梯编号内一起。
点击“清除”按钮，则楼梯编号全部清除。
点击“自动生成”按钮，则在工作区域中楼梯编号就会自动生成。
点击“修改名称”按钮，选择要修改楼梯编号的墙集，弹出修改楼梯编号的对话框，输入需要修改的名称，点击“确定”按钮，修改完成（不能修改成已有的名称）。
点击“修改范围”按钮，楼梯范围会出现一个红色的框，可以通过拖动红色线条，来修改楼梯的范围。
点击“默认范围”按钮，楼梯范围会恢复到默认范围。

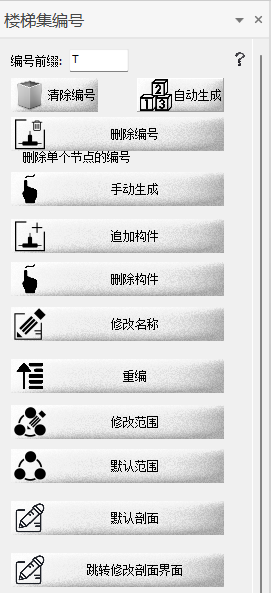

图7-2-8 楼梯集编号
7.2.7.2 楼梯集剖面
楼梯集剖面可自定义设置楼梯集内剖面的数量及剖面范围显示。
剖面增加：“剖面列表”处左键双击下部空白区域新增一个剖面，按提示绘制剖面范围及朝向。
剖面删除：“剖面列表”处选中对应序号剖面，按Delete键删除。
设置墙、K板剖面图：勾选想要出成墙、K板的剖面，点击设置按钮，转换成对应墙、K板俯视图剖面出图。

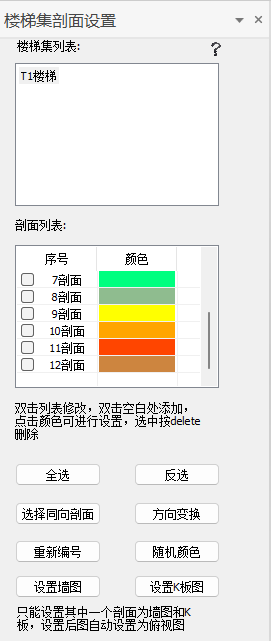

图7-2-9 楼梯集剖面
