6.1.29.1内弧板
内弧板主要应用于弧形结构的配模
布置方式，点击内弧板
一点布置：设置尺寸参数，Shift+Tab键切换方向，Tab键切换布置点。
智能联排：勾选智能联排，勾选三点绘制是按份数还是按弧长来布置。
三点绘制：选择弧形边三点，第四点选择长度方向定位点，布置完成。

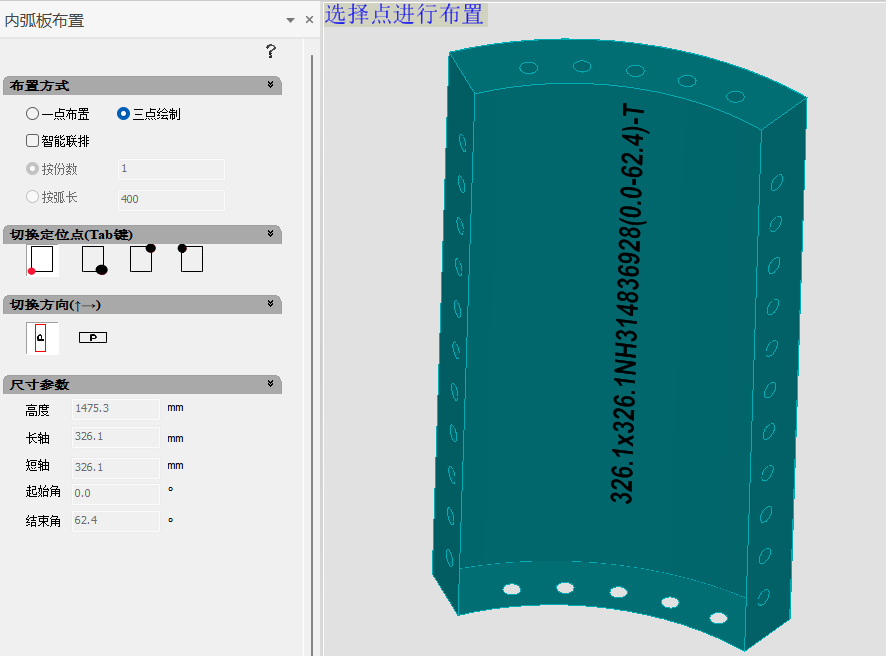

图6-1-99 内弧板
6.1.29.2内弧C槽
内弧C槽同样应用于弧形结构的配模；布置方式，点击内弧C槽
一点布置：设置尺寸参数，Shift+Tab键切换方向，Tab键切换布置点。
智能联排：勾选智能联排，勾选三点绘制是按份数还是按弧长来布置。
三点绘制：设置面板类型及C槽尺寸，选择弧形边三点，布置完成。

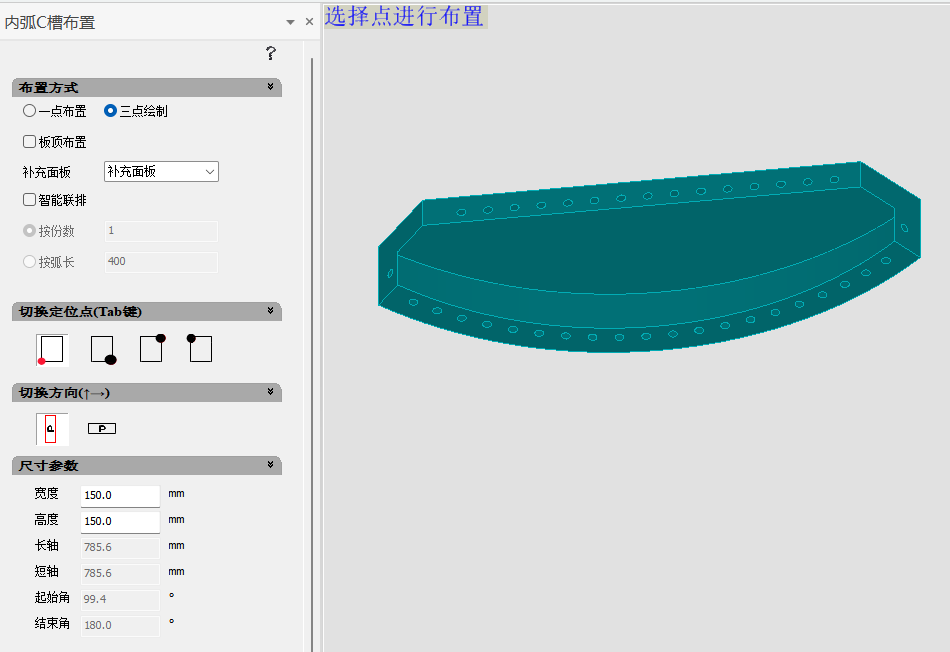

图6-1-100 内弧C槽
6.1.29.3弧形底板
弧形底板同样应用于弧形结构的配模；布置方式，点击弧形底板
一点布置：设置尺寸参数，Tab键切换布置点。
智能联排：勾选智能联排，设置里面设置需要生成的组合类型。
三点绘制：设置面板类型及底板宽度，选择弧形边三点布置完成。

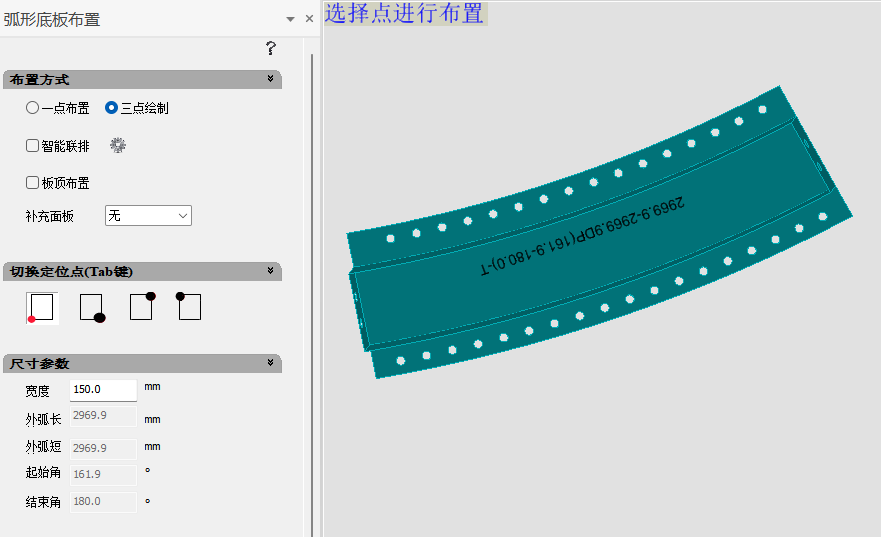

图6-1-101 弧形底板
6.1.29.4弧形角铝
弧形角铝同样应用于弧形结构的配模；布置方式，点击弧形角铝
一点布置：选择圆弧类型，设置尺寸参数，选择布置点。
三点绘制：选择圆弧类型，设置尺寸参数，选择弧形边三点布置完成。

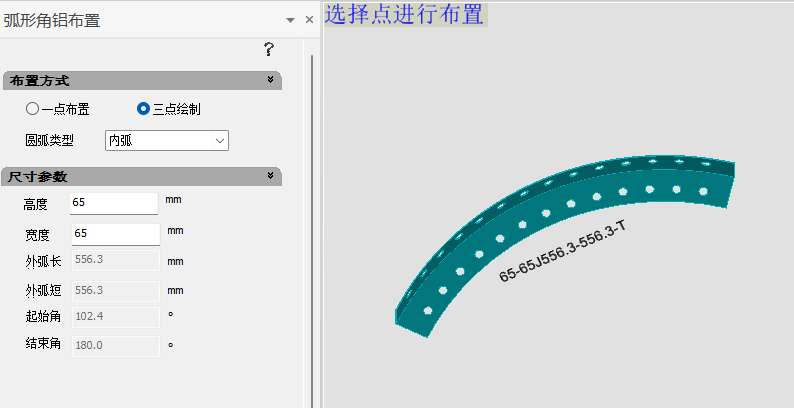

图6-1-102 弧形角铝
