- 矩形:两点快速生成矩形。
操作步骤
1.点击工具菜单,激活命令。
2.通过鼠标点击或者按下Tab键打开追踪器输入的方式指定第一点和对角线上的第二点。
3.绘制完成后,可点击开始绘制下一个矩形或右键退出。
编辑

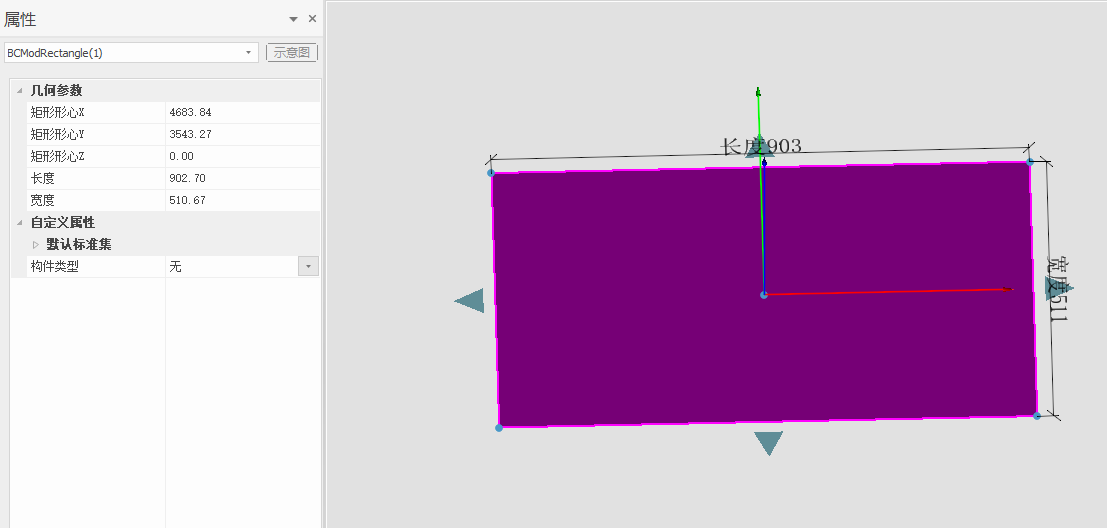

选中已绘制的图形,可以使用属性面板参数输入或者夹点拖拽对图形进行修改,如图14-2-1。

图 14-1-1 矩形
- 任意多边形:任意多边形可以快速生成区域封闭的多边形。
操作步骤
1.点击工具菜单,激活命令。
2.在屏幕中点击进行连续绘制,在选点过程中可以按tab键输入距离角度,实现精准绘制。第一点的坐标角度是相对于坐标系原点的距离和与原点连线与X轴的夹角。除第一点外,其余点,距离是相对于上一点,角度是与上一点连线与X轴的夹角。
3.绘制完成后右键退出绘制,可绘制下一个任意多边形,也可再次右键退出工具。
编辑

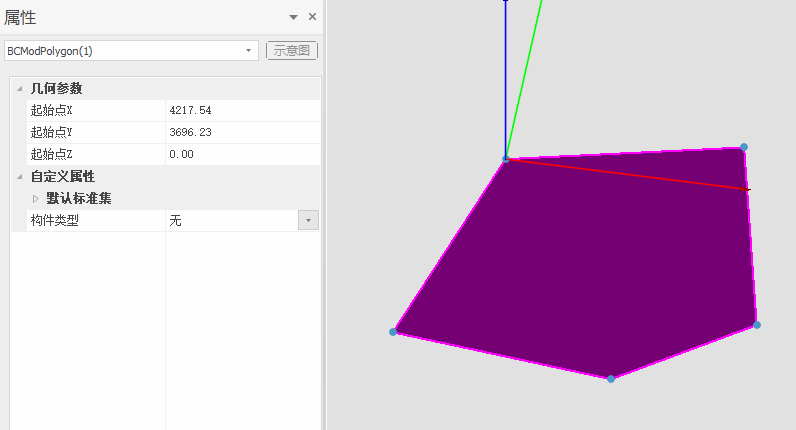

绘制完成的图形,可以选中并拖拽夹点对图形进行修改,如图14-2-2。

图14-2-2 任意多边形 - 正多边形:正多边形可以快速生成区域封闭的正多边形。
操作步骤
1.点击工具菜单,激活命令。
2.在抬头工具栏选择需要绘制图形的边数后,指定形心点和外接圆上的一个点。可以按下Tab键开启追踪器,实现精准绘制。
3.绘制完成后,可点击开始绘制下一个正多边形或右键退出。
编辑

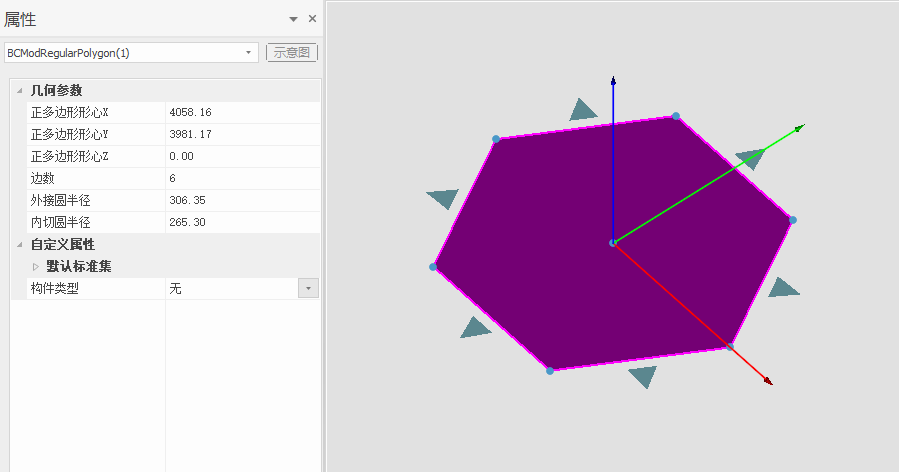

绘制完成的图形,可以拖拽夹点对图形进行修改,如图14-2-3。

图 14-2-3 正多边形 - 圆形:圆形可以快速生成圆
操作步骤
1.点击工具菜单,激活命令。
2.鼠标点击或者按下tab键打开追踪器输入的方式指定圆心和半径,快速绘制出圆形。
3.绘制完成后,可开始绘制下一个圆形或右键退出命令。
编辑

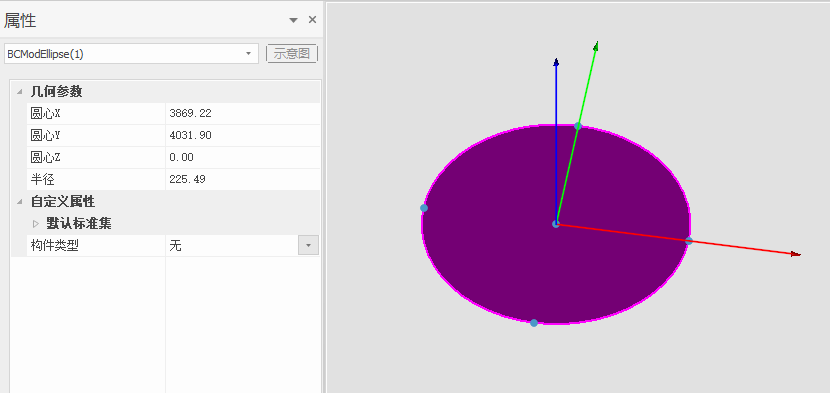

绘制完成的图形,可以使用属性面板参数输入或者夹点拖拽对图形进行修改,如图14-2-4。

图 14-2-4 圆形 - 椭圆:可以快速生成椭圆
操作步骤
1.点击工具菜单,激活命令。
2.鼠标点击或者按下tab键打开追踪器输入的方式指定椭圆形心、短轴和长轴,快速绘制出椭圆。
3.绘制完成后,可开始绘制下一个圆形或右键退出命令。
编辑

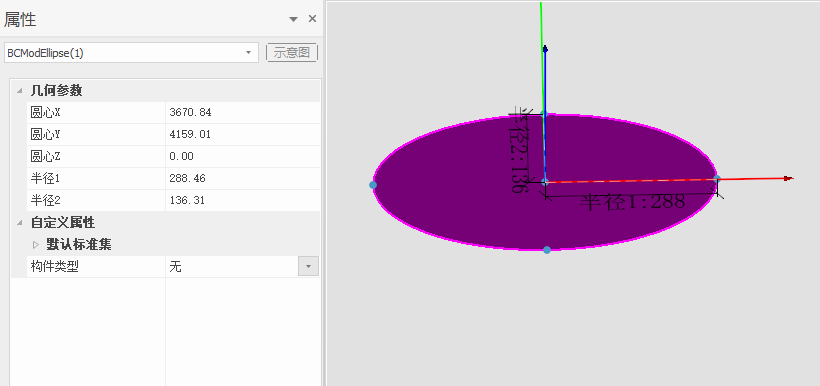

绘制完成的图形,可以使用属性面板参数输入或者夹点拖拽对图形进行修改,如图14-2-5。

图 14-2-5 椭圆
- 线生成面:线生成面是指将线段围成的闭合区域变为面。
操作步骤
1.点击工具菜单,激活命令。
2.鼠标选择参与围面的线段,选择完毕,按鼠标右键确认即可。选择的线段必须是首尾相接并且是共面的。如图14-2-6所示。

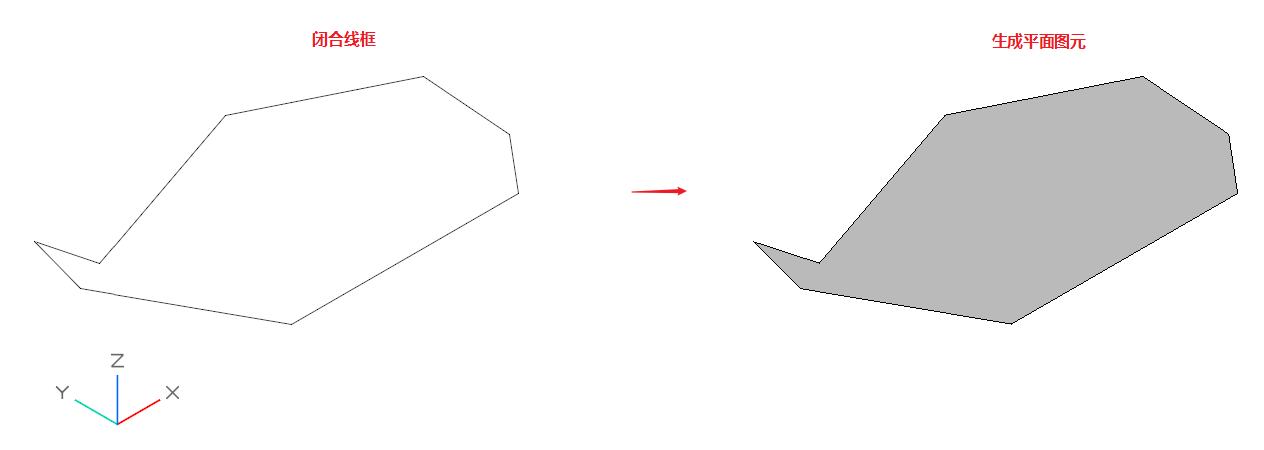

图14-2-6 线生成面
