生成异形对象的方式有：均匀拉伸识图、绘图，非均匀拉伸识图、绘制。

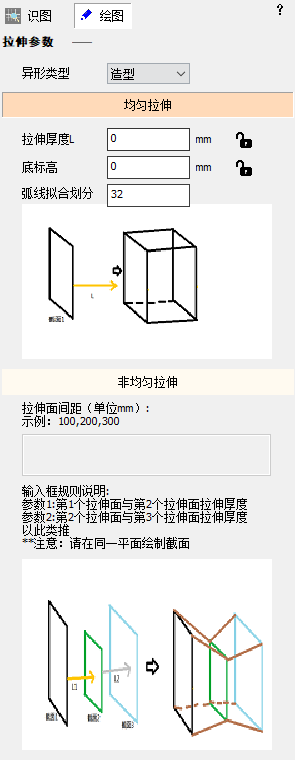

图4-5-14 异形对象
1．均匀拉伸识图的步骤：
（1）点击异形对象，选择识图；
（2）左键框选或点击要识别的轮廓线，右键确认；
（3）拖动进行拉伸，可以自己选择要拉伸的点，也可以锁定拉伸厚度，生成固定的厚度；
左键点击完成，右键退出。
2．绘制的步骤：
（1）点击异形对象，选择绘制；
（2）点击要绘制的第一点，再选择之后要形成拉伸面的点；
（3）拖动进行拉伸，可以自己选择要拉伸的点，也可以锁定拉伸厚度，生成固定的厚度；
（4）左键点击完成，右键退出。
3．非均匀拉伸识图步骤：
（1）点击异形对象，选择识图；
（2）左键拖动框选或点击要识别的第一个拉伸面轮廓线，右键确认，左键拖动框选或点击要识别的第二个拉伸面轮廓线，右键确认，以此类推。
（3）在输入框中输入厚度，用逗号间隔，参数1：第一个拉伸面与第二个拉伸面拉伸厚度，参数2：第二个拉伸面与第三个拉伸面拉伸厚度，以此类推；
（4）Tab键确认，完成拉伸，右键取消生成。
4.5.5.1 裁剪异形
（1）点击“裁剪异形”按钮；
（2）左键选择想要裁剪的异形对象，右键确认；
（3）点击想要裁剪的点，右键返回上一点，Tab键确认裁剪。

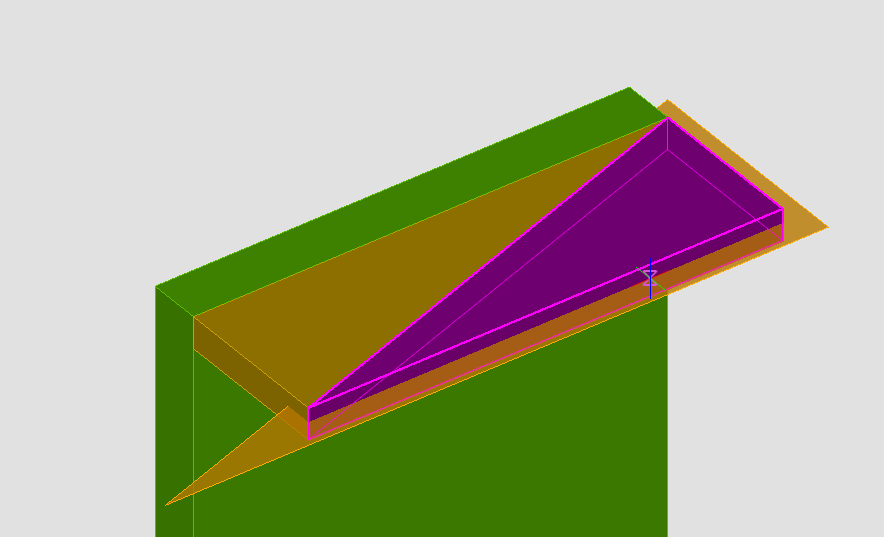

图4-5-15 裁剪异形
4.5.5.2 倒角结构
倒角结构布置的步骤：
（1）点击“倒角结构”按钮后，左侧弹出节点造型布置对话框

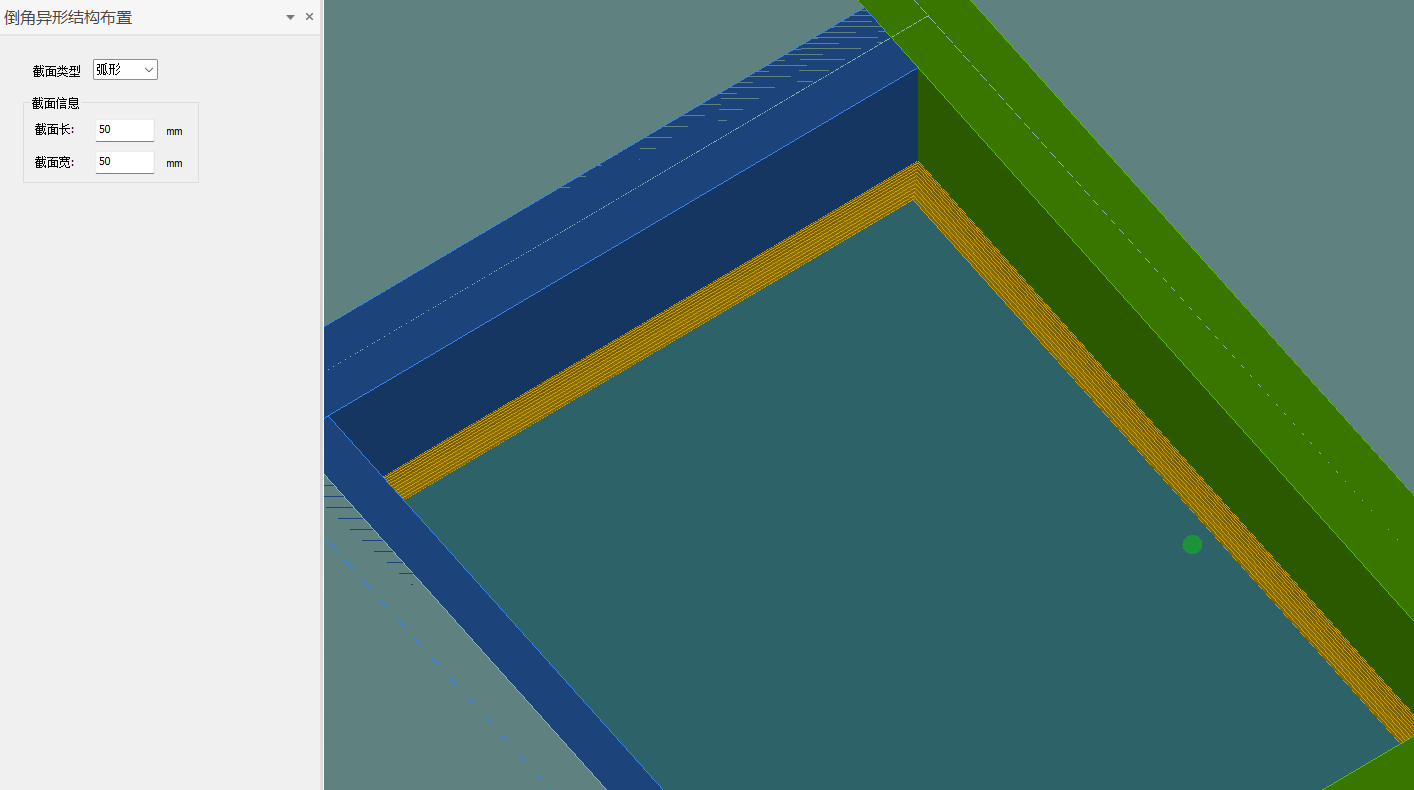

图4-5-16 节点造型布置
（2）设置倒角的截面类型及尺寸尺寸；
（3）左键点击需要布置倒角的沉降楼面；
（4）右键确认，布置完成。
4.5.5.2 坡口造型
坡口造型布置的步骤：
（1）点击“坡口造型”按钮后，左侧弹出节点造型布置对话框；

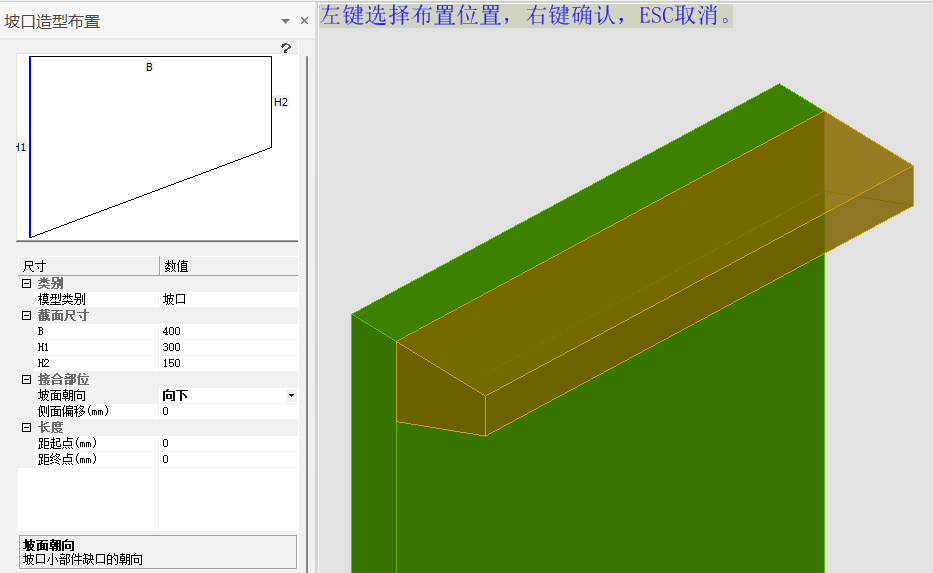

图4-5-17 节点造型布置
（2）设置造型的截面尺寸、接合部位和长度；
（3）左键点击需要布坡口造型的构件；
（4）布置后，点击造型的中点可以延伸或缩短造型的长或宽。
