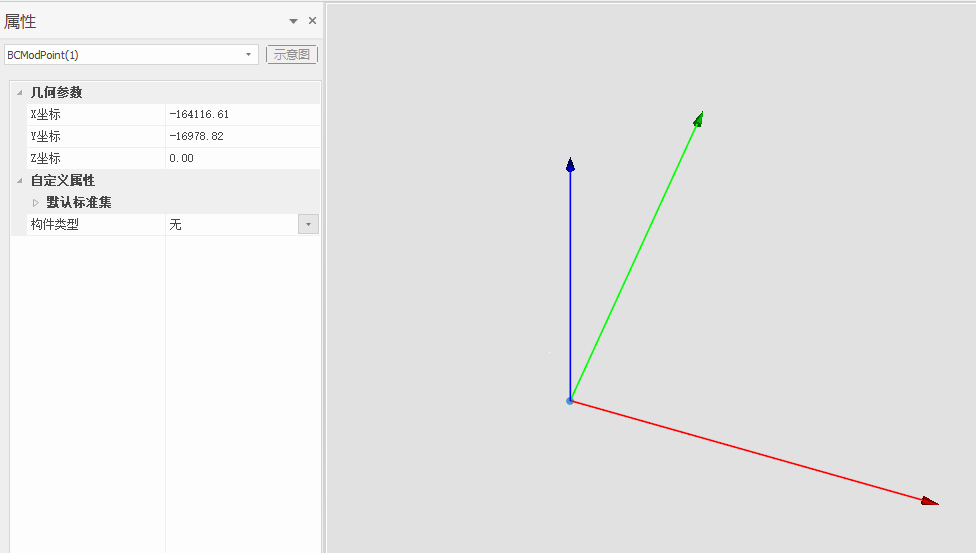

- 点:启动点命令后,通过鼠标点击或者按下Tab键打开追踪器输入的方式指定点的坐标,快速绘制出点。绘制完成并选中图形,可以使用属性面板或者夹点对图形进行修改,如图 14-1-1所示。

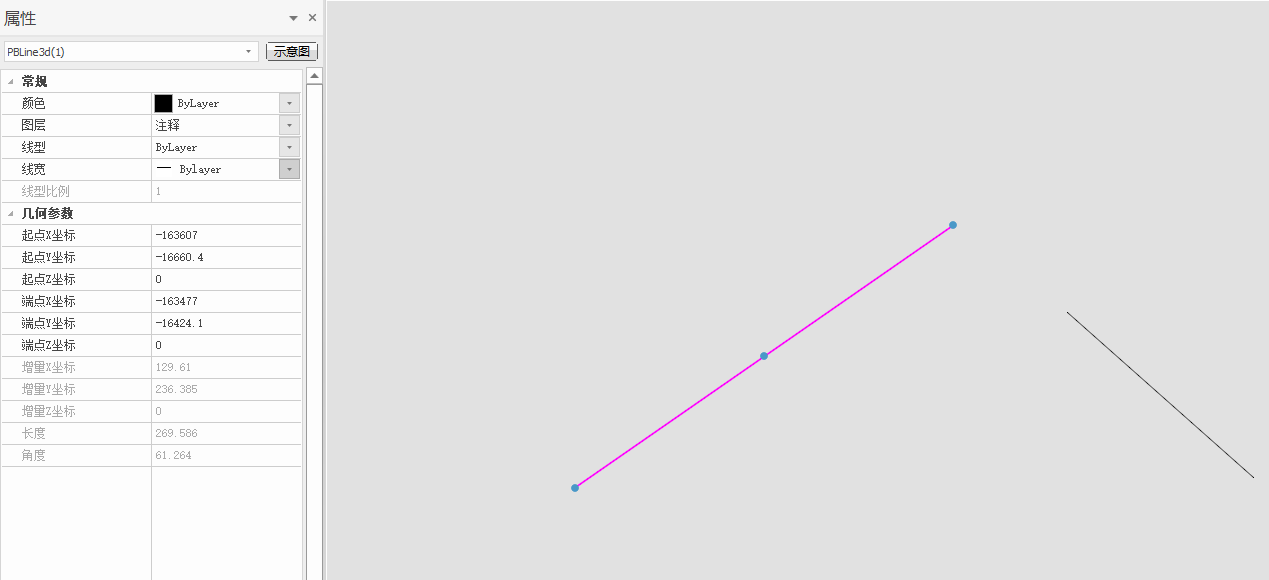

图 14-1-1 点 - 智能画线:启动智能画线命令后,通过鼠标点击或者按下tab键打开追踪器输入的方式指定点的坐标,两点快速绘制出线。绘制完成并选中图形,可以使用属性面板或者夹点对图形进行修改,如图 14-1-2所示。

图 14-1-2 智能画线 - 多段线:多段线可以快速生成连续的线条。
操作步骤:
1.点击工具菜单,激活命令。
2.在屏幕中点击进行绘制,可连续绘制,在选点过程中可以按Tab键输入距离角度,实现精准绘制。第一点的坐标角度是相对于坐标系原点的距离和与原点连线与X轴的夹角。除第一点外,其余点,距离是相对于上一点,角度是与上一点连线与X轴的夹角。
3.绘制完成后,右键完成绘制并退出;
编辑

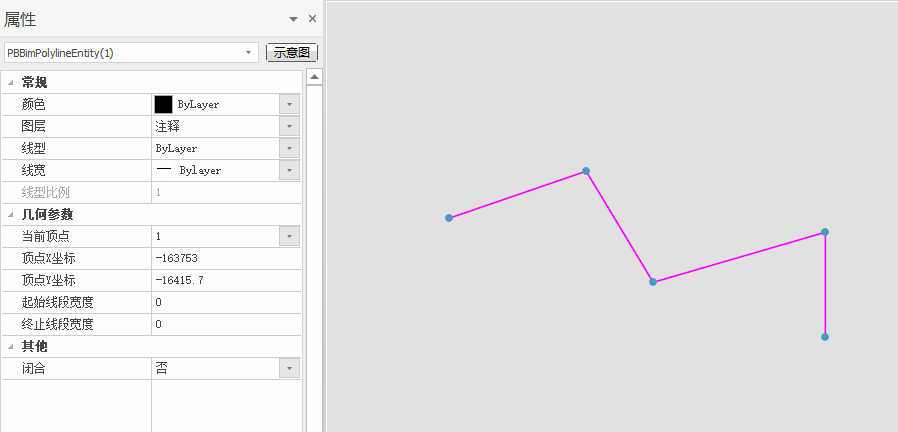

对绘制完成的多段线,可中图形拖拽夹点对图形进行修改,如图 14-1-3所示。

图 14-1-3 多段线 - 矩形:可以快速绘制出矩形。
操作步骤
1.点击工具菜单,激活命令。
2.通过鼠标点击或者按下Tab键打开追踪器输入的方式指定第一点和对角线上的第二点,快速绘制出矩形线条。
3.绘制完成后,可点击开始绘制下一个矩形线或右键退出。
编辑

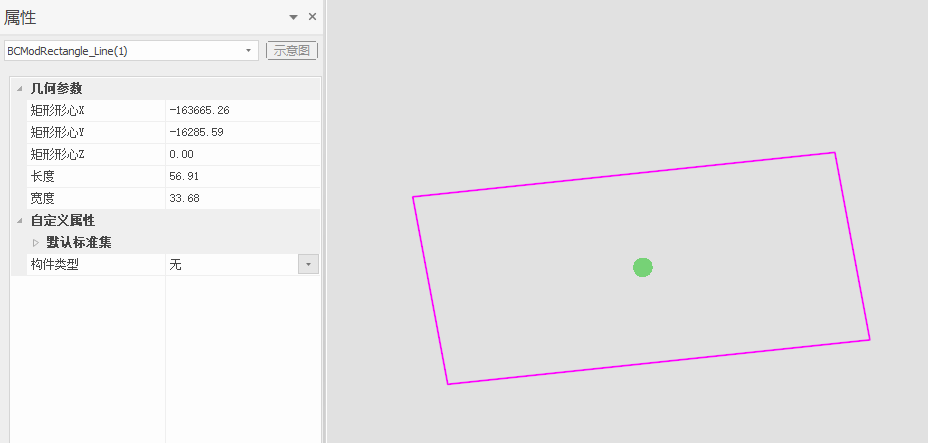

绘制的图形,可以选中并使用属性面板或者夹点对图形进行修改,如图14-1-4。

图 14-1-4 矩形
- 任意多边形:任意多边形线可以快速生成首尾闭合的连续的线条。
操作步骤
1.点击工具菜单,激活命令。
2.在屏幕中点击进行连续绘制,在选点过程中可以按Tab键输入距离角度,实现精准绘制,如图14-1-5所示。第一点的坐标角度是相对于坐标系原点的距离和与原点连线与X轴的夹角。除第一点外,其余点,距离是相对于上一点,角度是与上一点连线与X轴的夹角。
3.绘制完成后右键退出绘制,可绘制下一个任意多边形线,也可再次右键退出工具;
编辑

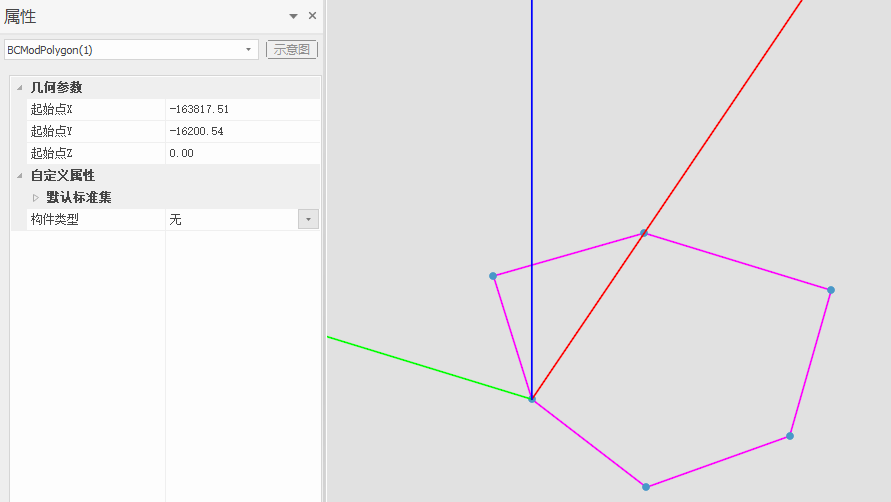

绘制完成的图形,可以选中并拖拽夹点对图形进行修改,如图14-1-5。

图 14-1-5 任意多边形
- 正多边形线:正多边形线可以快速生成首尾闭合的正多边形线。
操作步骤
1.点击工具菜单,激活命令。
2.在抬头工具栏选择需要绘制图形的边数后,指定形心点和外接圆上的一个点或按下Tab键开启追踪器,实现精准绘制。
3.绘制完成后,可点击开始绘制下一个正多边形线或右键退出。
编辑

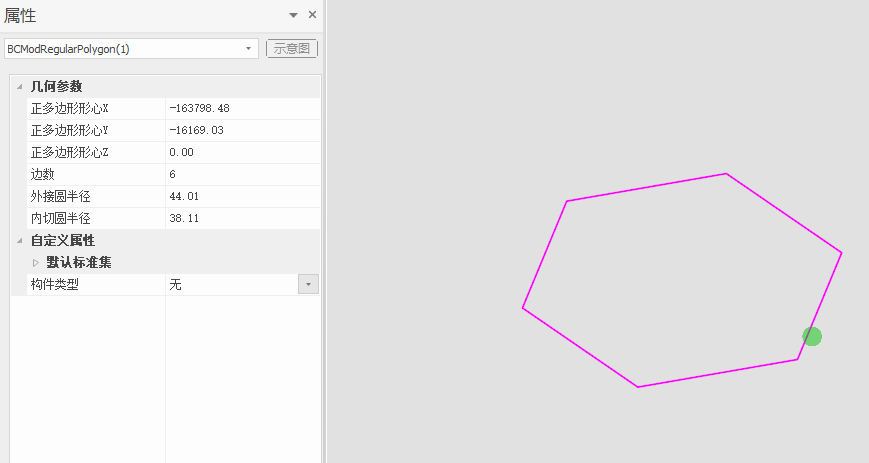

绘制的图形,可以选中并拖拽夹点对图形进行修改,如图14-1-6。

图 14-1-6 正多边形
- 圆弧:可以快速生成弧形线。
操作步骤
1.启动圆弧命令后,弹出抬头工具栏选择不同的圆弧创建方式,如图14-1-7所示;

图14-1-7
2.在抬头工具栏中选择中心点画弧的方式,可以通过指定圆弧中心点、起点和终点绘制圆弧,也可以通过追踪器输入扫掠角度或弧长绘制圆弧,如图14-1-8所示;

图14-1-8
3.在抬头工具栏中选择三点画弧的方式,可以通过指定圆弧起点、终点和顶点绘制圆弧,也可以通过追踪器输入半径、角度或弧线长绘制圆弧,如图14-1-9所示;

图14-1-9
10制完成并选中圆弧,可以拖拽夹点对圆弧进行修改,或通过属性栏中的参数编辑对圆弧进行修改。
- 圆形线:可以快速生成圆。
操作步骤
1.点击工具菜单,激活命令。
2.鼠标点击或者按下Tab键打开追踪器输入的方式指定圆心和半径,快速绘制出圆形轮廓线。
3.绘制完成后,可点击开始绘制下一个矩形线或右键退出。
编辑

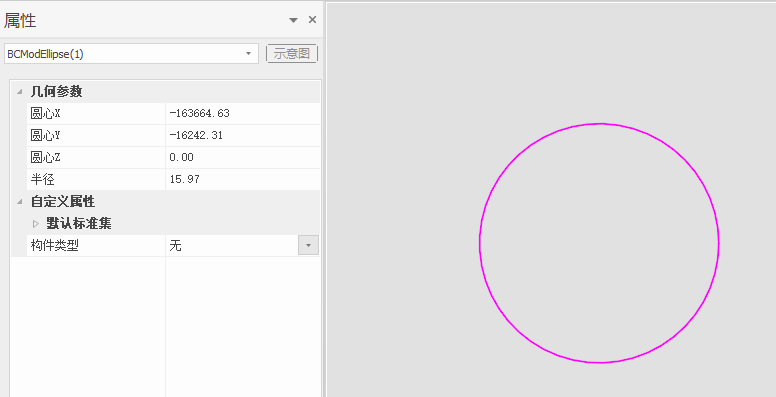

绘制的图形,可以选中之后使用属性面板或者夹点对图形进行修改,如图14-1-10。

图14-1-10 - 拾取线:使用拾取线工具,可对现有的模型进行边线拾取,拾取后的线段可进行复制移动等操作。
操作步骤
1.点击拾取线命令;
2.选择待拾取的边线,右键确认拾取完成;

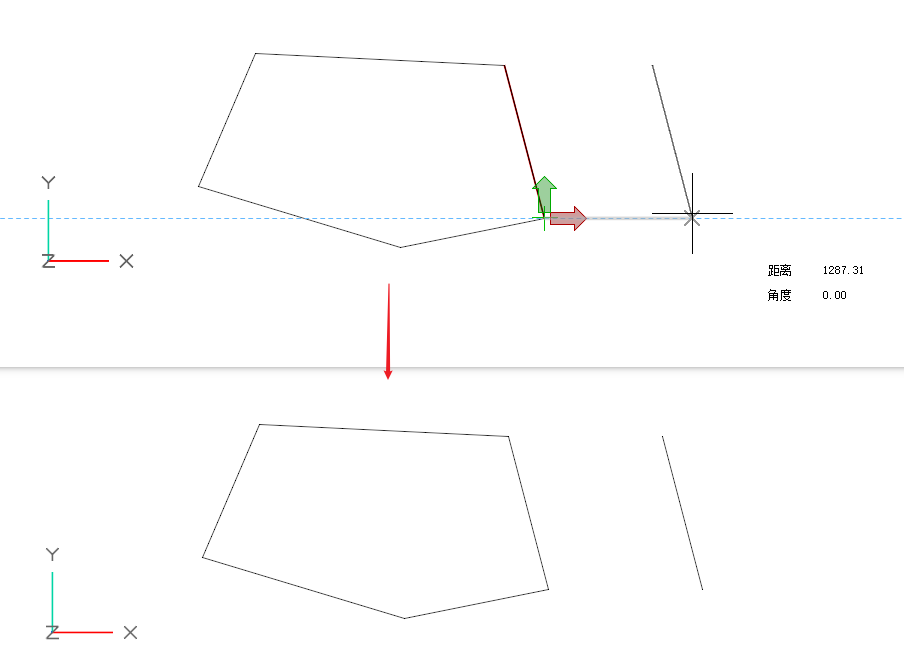

3.选择起点,再选择终点位置,即可生成新的线;或点击Enter键在原位置生成新的线。如图 14-1-11所示。

图14-1-11 拾取线
