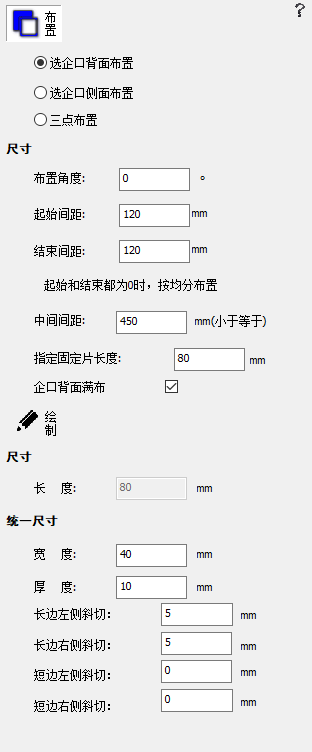

1．固定片参数布置的步骤：
（1）点击“固定片”按钮；
（2）选择固定片的布置方式：企口背面布置、企口侧面布置和三点布置；
（3）调节固定片的尺寸；
（4）选择要布置的企口或者位置；
（5）右键确认，完成布置。

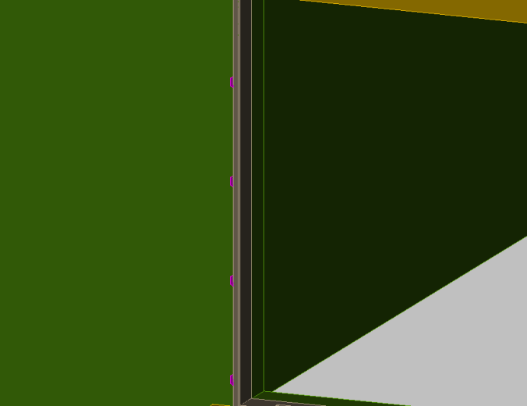

图4-8-4 固定片布置
2．固定片绘制的步骤：
（1）点击绘制按钮
（2）可以调节固定片统一尺寸：宽度和厚度（默认宽度40，厚度10）
（3）点击第一点确定位置，点击第二点确认长度
（4）完成绘制
4.8.4.1 栏杆杯口

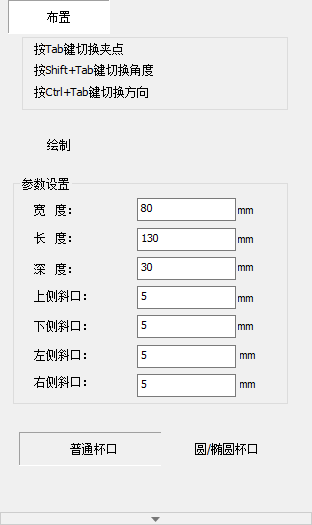

1．栏杆杯口布置的步骤：
（1）点击“栏杆杯口”按钮；
（2）左侧弹出栏杆杯口对话框，对栏杆杯口的属性进行修改；
（3）Tab可切换角点，Shift+Tab键切换角度；
（4）左键单击要布置的位置完成布置。

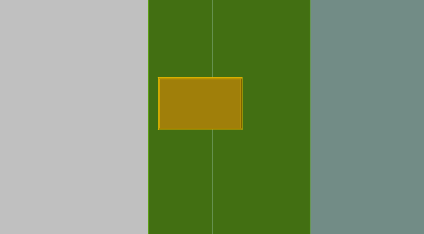

图4-8-5 栏杆杯口布置
2．栏杆杯口绘制的步骤：
（1）点击“栏杆杯口”按钮，选择绘制；
（2）左键点击第一点确定位置，第二点确定宽度，第三点确定长度；
（3）完成绘制。
