6.1.17.1 附加背楞
附加背楞是为了方便用户快速去布置直背楞和L背楞，可同时布置四道背楞：
附加背楞的步骤：

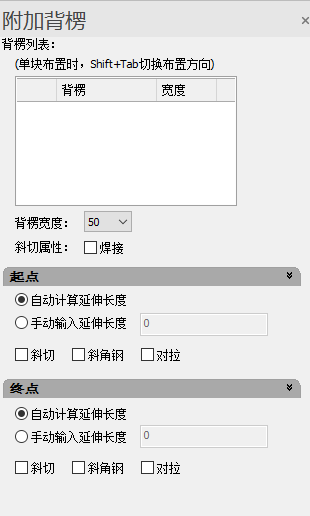

（1）点击“附加背楞”，可附加直背楞和L形背楞（如图6-1-43）；


图6-1-43 附加背楞
（2）选择要附加背楞的模板，最多选择三块模板（需要有带对拉孔的模板，否则不生成背楞）；
（3）可以修改背楞宽度，设置起点和终点的属性：延伸长度、斜切、斜角钢和对拉；

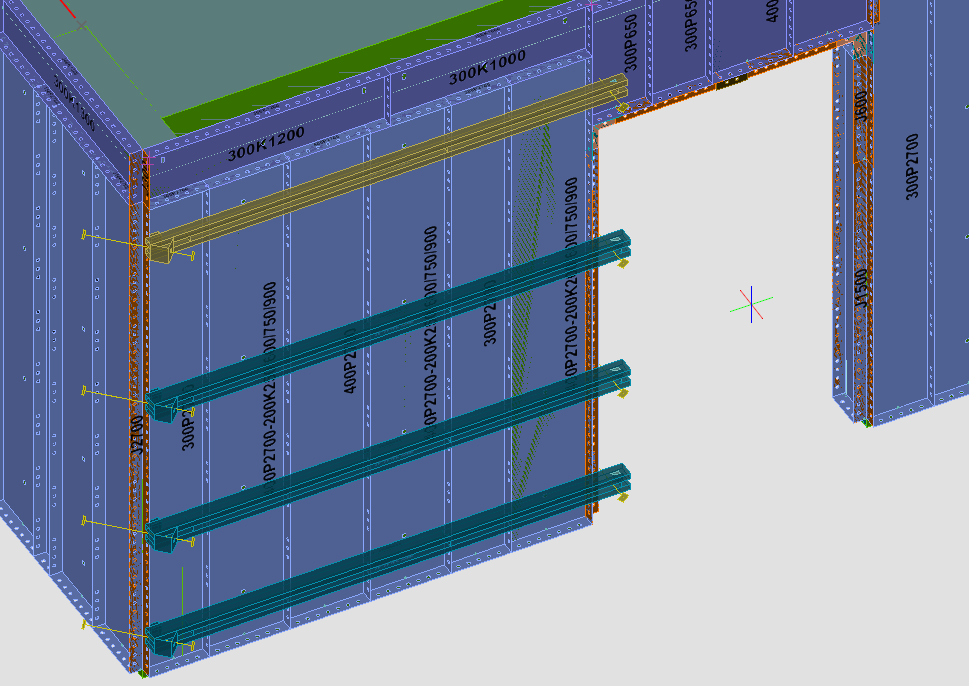

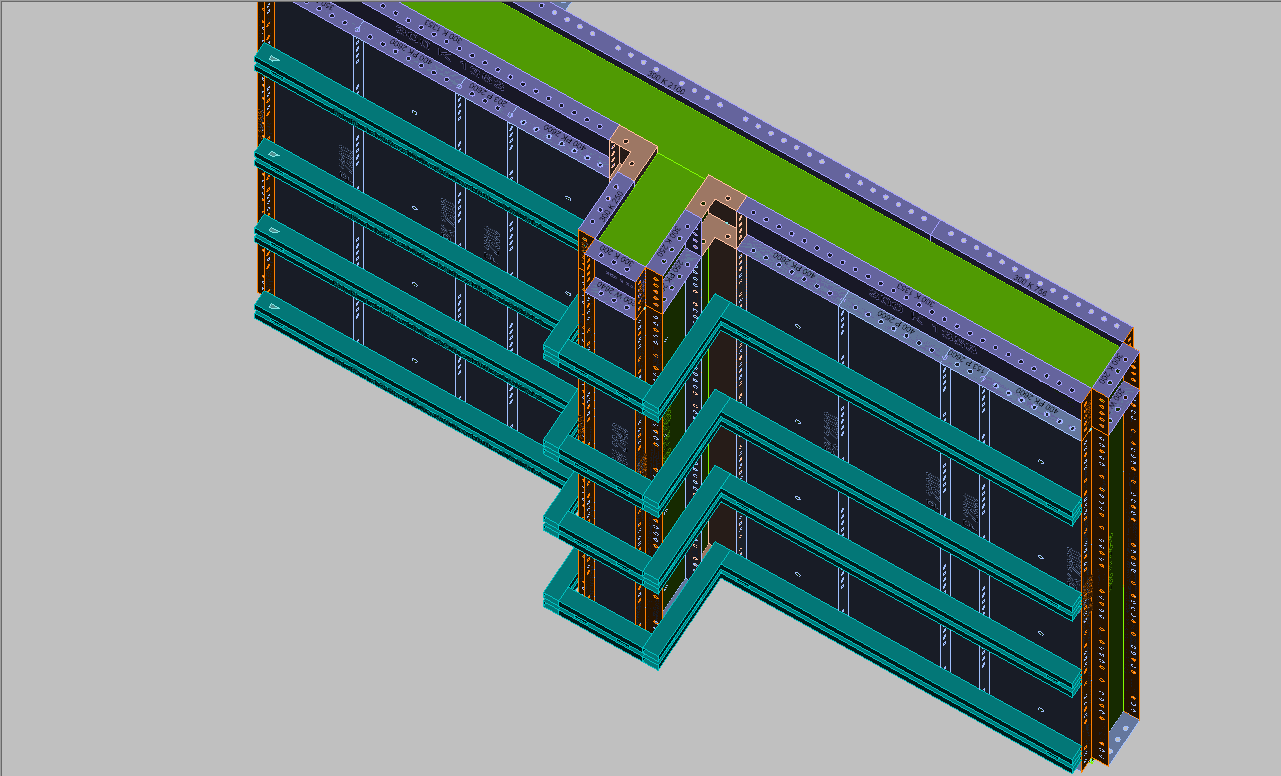

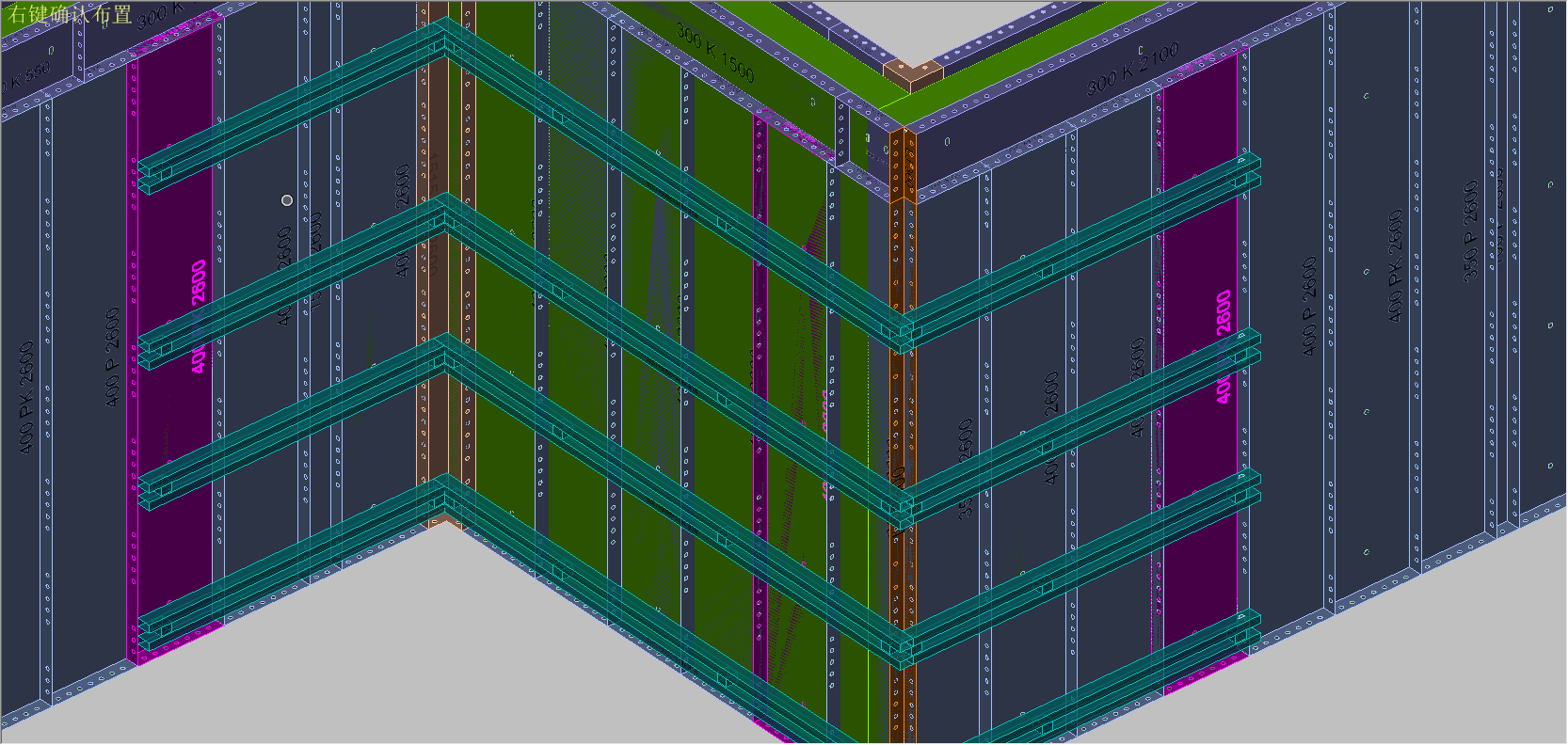

（3）右键确认，完成附加（如图6-1-44）。


图6-1-44 附加L形背楞
6.1.17.2 附加Z形背楞
附加Z形背楞的步骤：

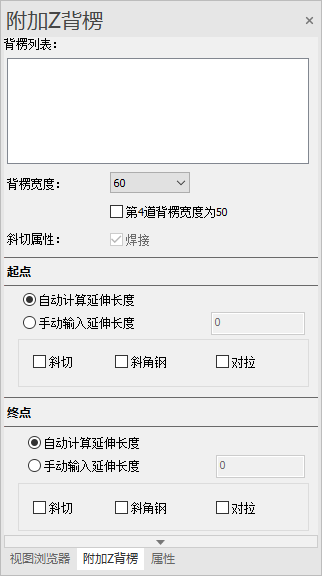

（1）点击“附加Z形背楞”；


图6-1-45 附加Z形背楞
（2）选择要附加背楞在三个面上的模板（需要有带对拉孔的模板，否则不生成背楞）；
（3）可以修改背楞宽度，设置起点和终点的属性：延伸长度、斜切、斜角钢和对拉；
（3）右键确认，完成附加（如图6-1-46）。


图6-1-46 完成附加Z形背楞
6.1.17.3 附加水平多边背楞
附加水平多边背楞的步骤：

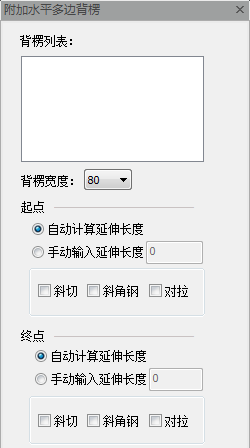

（1）点击“附加水平多边背楞”，弹出对话框（如图6-1-47）；


图6-1-47 附加水平多边背楞
（2）选择要附加背楞在多个面上的模板（需要有带对拉孔的模板，否则不生成背楞）；
（3）可以修改背楞宽度，设置起点和终点的属性：延伸长度、斜切、斜角钢和对拉；
（4）右键确认，完成附加（如图6-1-48）。


图6-1-48 附加水平多边背楞
6.1.17.4 线性布置墙背楞
线性布置墙背楞的步骤：
（1）点击“线性布置墙背楞”，弹出对话框（如图6-1-49）；


图6-1-49 线性布置墙背楞
（2）在一面墙的一端点击选择第一点；
（3）在另一端选择第二点；
（4） 生成背楞，在左侧属性面板中修改第一点和第二点的属性：斜切，斜角钢，对拉；
（5）右键确认布置。


图6-1-50 线性布置墙背楞
6.1.17.5 调整背楞
调整背楞的步骤：
（1）点击“调整背楞”，弹出对话框（如图6-1-51）；
（2）选择要进行调整的背楞（可多选端头属性一样的背楞）；
（3）调整背楞宽度，斜切属性，起点和终点是否斜切和带斜角钢；
（4）右键确认。


图6-1-51 调整背楞

6.1.17.6 背楞打断
背楞打断的步骤：
（1）点击“背楞打断”；
（2）选择要打断的背楞（可多选）；

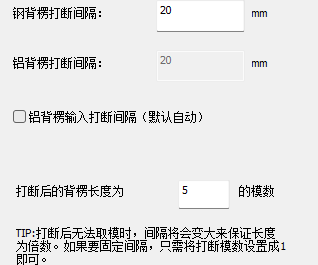

（3）右键确认选择背楞，在打断的位置点击（左侧可以输入打断间隔和打断模数，如图6-1-52）；
（4）自动生成U字码，完成打断。


图6-1-52 背楞打断
6.1.17.7 背楞合并
背楞合并的步骤：
（1）点击“背楞合并”；
（2）选择要合并的两条背楞（可将不同高度上的背楞合并成竖向多边背楞，两个背楞的端头保证在同一个截面上）；
（3）右键确认，完成合并；
6.1.17.8 直背楞

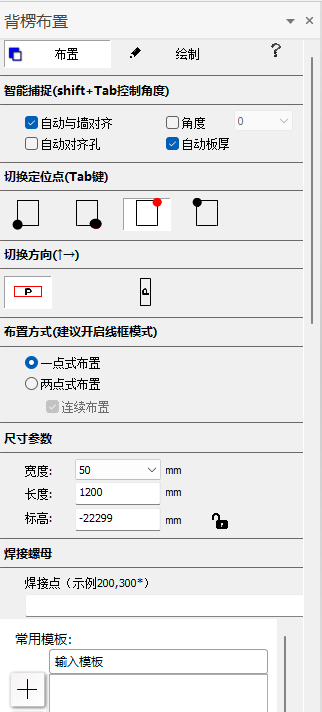

直背楞布置和绘制两种方式（如图6-1-53）：


图6-1-53 直背楞
1．布置
在布置背楞时，可以开启自动与墙对齐功能功能，使得背楞直接和墙对齐，可以锁定标高。布置更加方便。
（1）一点式布置：
1）选择一点式布置，输入背楞长度；
2）选择要布置的位置，左键点击确定布置。
（2）两点式布置（可以选择连续布置）
1）选择两点式布置，输入背楞长度；
2）选择第一点确定布置的位置；
3）选择第二点确定布置的方向，点击左键确定布置。
2．绘制
绘制的步骤：
（1）选择要绘制背楞的位置，点击左键确定第一点；
（2）选择第二点确定长度；
（3）左键绘制成功；
（4）右键退出操作。
6.1.17.9 L形背楞

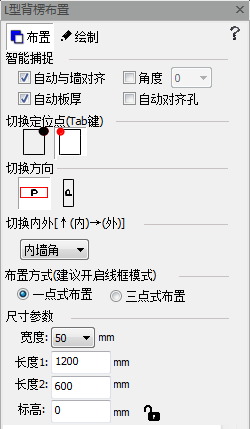

L形背楞有布置和绘制两种方式（如图6-1-54）：


图6-1-54 L形背楞
1．布置
（1）一点式布置：
1）点击“L形背楞”选择一点式布置，勾选自动与墙对齐，自动板厚（可锁定标高）；
2）设置好想要的背楞尺寸参数；
3）移动到想要布置的位置，会自动吸附；
4）左键点击，完成布置。
（2）三点式布置：
1）点击“L形背楞”，选择三点式布置；
2）设置好背楞的尺寸参数；
3）选择第一点确定布置的位置；
4）选择第二点确定一条边布置的方向；
5）选择第三点确定另一条边的方向；
6）左键确定布置，右键结束布置。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置；
（2）点击左键确定第一点；
（3）选择第二点确定第一条边长度；
（4）选择第三点确定第二条边的长度；
（5）左键绘制成功；
（6）右键退出操作。
6.1.17.10 Z形背楞

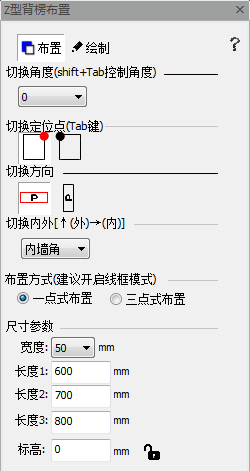

Z形背楞有布置和绘制两种方式（如图6-1-55）：


图6-1-55 Z形背楞
1．布置
（1）一点式布置：
1）点击“Z形背楞”，选择一点式布置（可锁定标高）；
2）在左侧背楞属性框中设置好想要的背楞尺寸参数；
3）切换好定位点，选择想要布置的位置；
4）左键点击，完成布置。
（2）三点式布置：
1）点击“Z形背楞”，选择三点式布置（可锁定标高）；
2）在左侧背楞属性框中设置好想要的背楞尺寸参数；
3）切换好定位点，点击第一点，确定背楞位置；
4）点击第二点，确定第一边的方向；
5）点击第三点，确定第二边和第三边的方向；
6）完成布置，右键退出。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置；
（2）点击第一点，确定位置；
（3）点击第二点确定第一边长度和方向；
（4）点击第三点确定第二边长度和方向；
（5）点击第四点确定第三边长度和方向；
（6）右键退出操作。
6.1.17.11 竖向多边形背楞

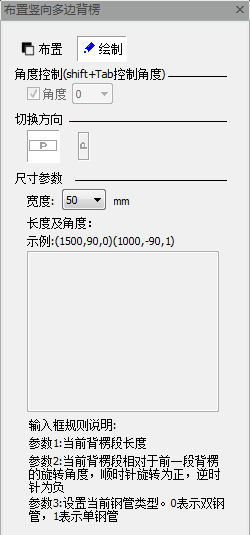

竖向多边形背楞有布置和绘制两种方式（如图6-1-56）：


图6-1-56 布置竖向多边形背楞
1．布置
（1）点击“竖向多边背楞”，选择布置；
（2）在左侧背楞属性框中设置好想要的背楞尺寸参数，例如：（1500，90，0）（1000，-90，1）（1000，90，0）
参数1：当前背楞的长度；
参数2：当前背楞段相对于前一段背楞的旋转角度，顺时针旋转为正，逆时针为负；
参数3：设置钢管类型。0表示双钢管，1表示单钢管；
（3）切换好定位点，选择想要布置的位置；

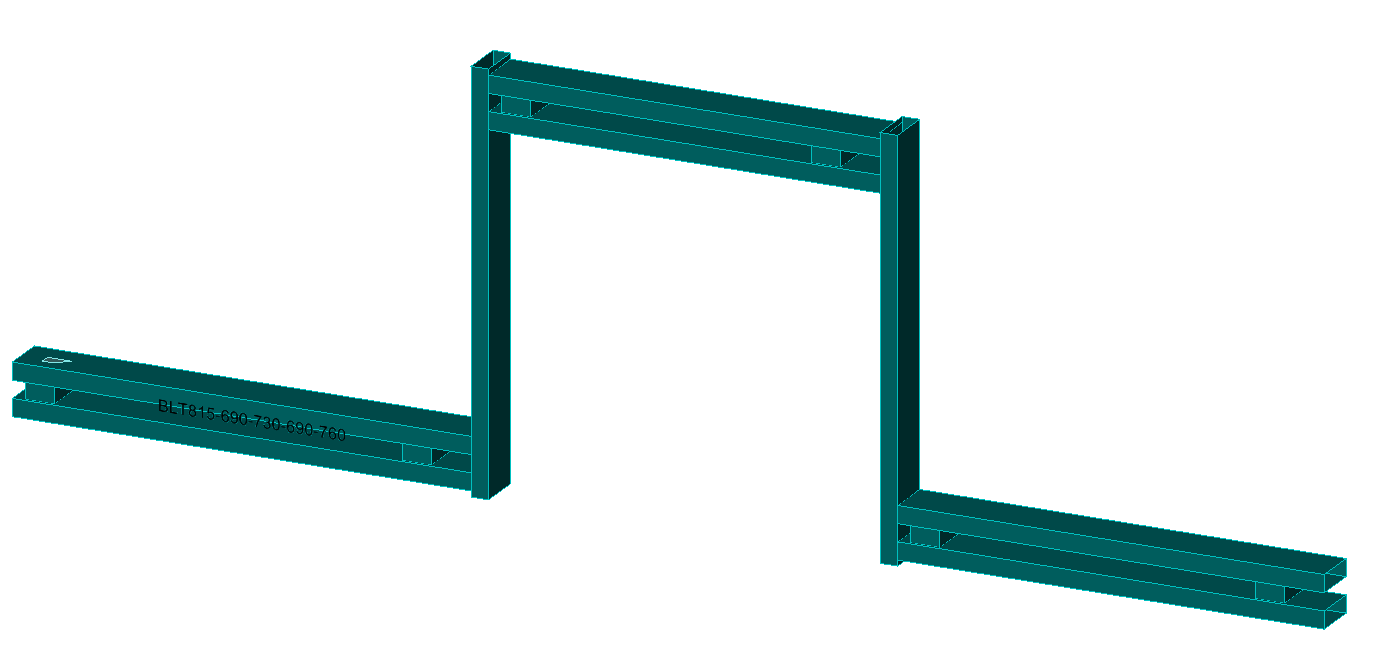

（4）左键点击，完成布置（如图6-1-57）。


图6-1-57 竖向多边形背楞
2．绘制
（1）点击“竖向多边背楞”，选择绘制；
（2）点击第一点，确定位置；
（3）点击第二点，确定第一边长度；
（4）点击第三点，确定第二边长度和方向；
……以此类推
（5）点击右键返回上一点，按Tab键结束绘制。


6.1.17.12 水平多边形背楞

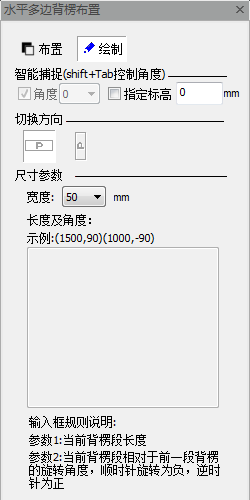

竖向多边形背楞有布置和绘制两种方式（如图6-1-58）：


6-1-58 水平多边形背楞
1．布置
（1）点击“水平多边背楞”，选择布置；
（2）在左侧背楞属性框中设置好想要的背楞尺寸参数，例如：（1500，90）（1000，-90）（1000，90）参数1：当前背楞的长度；参数2：当前背楞段相对于前一段背楞的旋转角度，顺时针旋转为正，逆时针为负；
（3）切换好定位点，选择想要布置的位置；
（4）左键点击，完成布置。
2．绘制
（1）点击“水平多边背楞”，选择绘制；
（2）点击第一点，确定位置；
（3）点击第二点，确定第一边长度；
（4）点击第三点，确定第二边长度和方向；
……以此类推
（5）点击右键返回上一点，按Tab键结束绘制。
6.1.17.13 异面多边形背楞

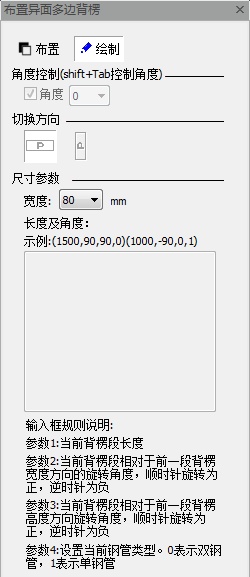

异面多边形背楞有布置和绘制两种方式（如图6-1-59）：


图6-1-59 布置异面多边形背楞
1．布置
（1）点击“异面多边形背楞”，选择布置；
（2）在左侧背楞属性框中设置好想要的背楞尺寸参数，例如：（1500，90）（1000，-90）（1000，90）参数1：当前背楞的长度；参数2：当前背楞段相对于前一段背楞宽度方向的旋转角度，顺时针旋转为正，逆时针为负；参数3：当前背楞段相对于前一段背楞高度方向旋转角度，顺时针为正，逆时针为负；参数 4：设置当前钢管类型，0表示双钢管，1表示单钢管。
（3）切换好定位点，选择想要布置的位置；

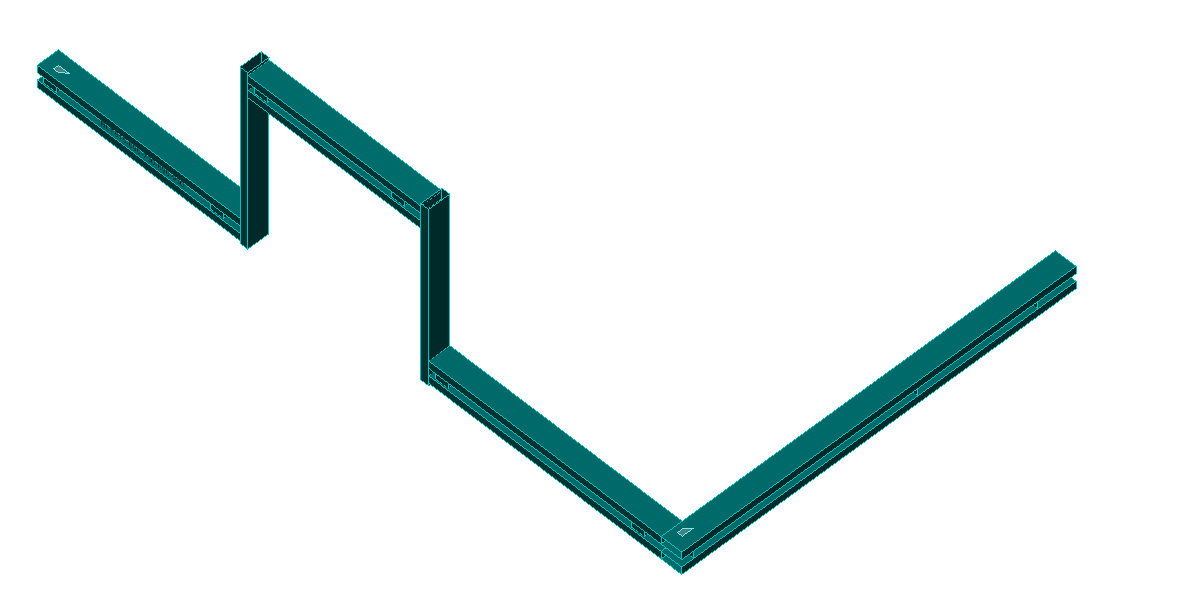

（4）左键点击，完成布置（如图6-1-60）。


图6-1-60 异面多边形背楞
2．绘制
（1）点击“异面多边形背楞”，选择绘制；
（2）按O键点击第一点，确定位置；
（3）点击第二点，确定第一边长度；
（4）点击第三点，确定第二边长度和方向；
……以此类推
（5）点击右键返回上一点，按Tab键结束绘制。
6.1.17.14 U字码

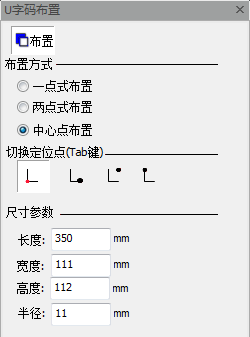

点击“U字码”，弹出对话框（如图6-1-61）：


图6-1-61 U字码
1．一点布置
（1）点击“U字码”，选择一点式布置；
（2）设置好尺寸参数（一般使用默认值）；
（3）切换好定位点，选择想要布置的位置；
（4）左键点击，完成布置。
2．两点布置
（1）点击“U字码”，选择两点式布置；
（2）设置好尺寸参数（一般使用默认值）；
（3）切换好定位点，点击第一点确认布置的位置；
（4）点击第二点，确认方向；
（4）完成布置。
3．中心点布置
（1）点击“U字码”，选择中心点布置；
（2）设置好尺寸参数（一般使用默认值）；
（3）自动捕捉板孔的位置；
（4）左键点击，完成布置。
6.1.17.15 体外螺栓

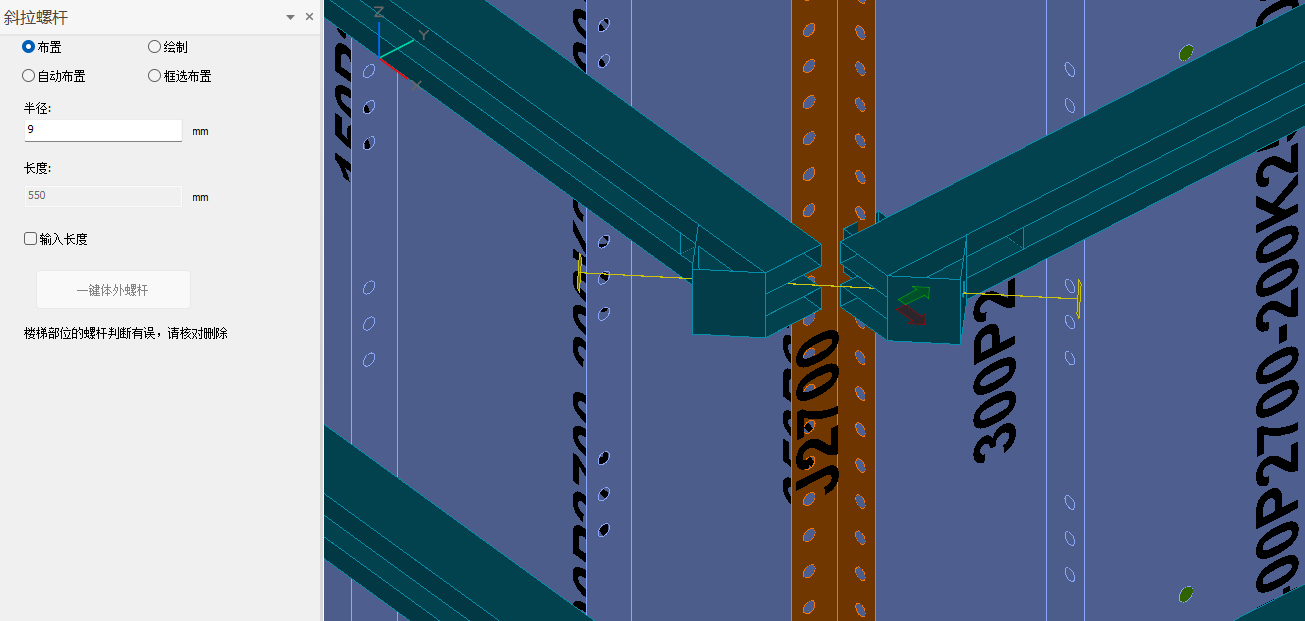

点击体外螺栓，弹出对话框（如图6-1-62）：


图6-1-62 体外螺栓
1．布置：
（1）选择布置；
（2）在左侧属性栏中设置螺杆的半径；
（3）在要布置斜拉螺杆和对拉螺杆的位置点击；
（4）完成布置。
2．绘制：
（1）选择绘制；
（2）在左侧属性栏中设置螺杆的半径；
（3）点击第一点，确定体外螺栓位置；
（4）点击第二点，确定体外螺栓的角度和长度；
（4）完成绘制。
