角铝布置分为布置和绘制两种方式：
在布置65角铝时，智能捕捉提供了“翼边自动对齐”“顶标高”“翻转角度”“水平角度”等功能。开启“翼边自动对齐”，角铝会自动与周围大板的翼缘对齐，开启“翻转角度”“水平角度”可以选择角度控制，这样使得布置更加方便；
鼠标定位点可以通过Tab键来切换或者直接在面板中选择切换定位点。选中的定位点为红色的，未选中的为黑色的；
按↑和→切换模板的方向。

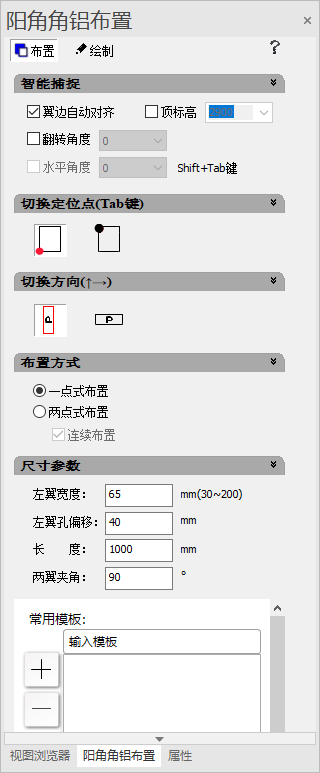

图6-1-23 角铝布置
1．布置
（1）一点式布置
1）选择一点式布置，切换好定位点，输入或选择角铝长度；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置
1）选择两点式布置，切换好定位点，切换好模板方向和长度；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向；
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）第二点确定长度和方向，左键绘制成功；
（3）右键退出操作。
6.1.11.1 布置K板角铝
K板角铝的布置和绘制与角铝相同，只是在清单数量上会是两件。

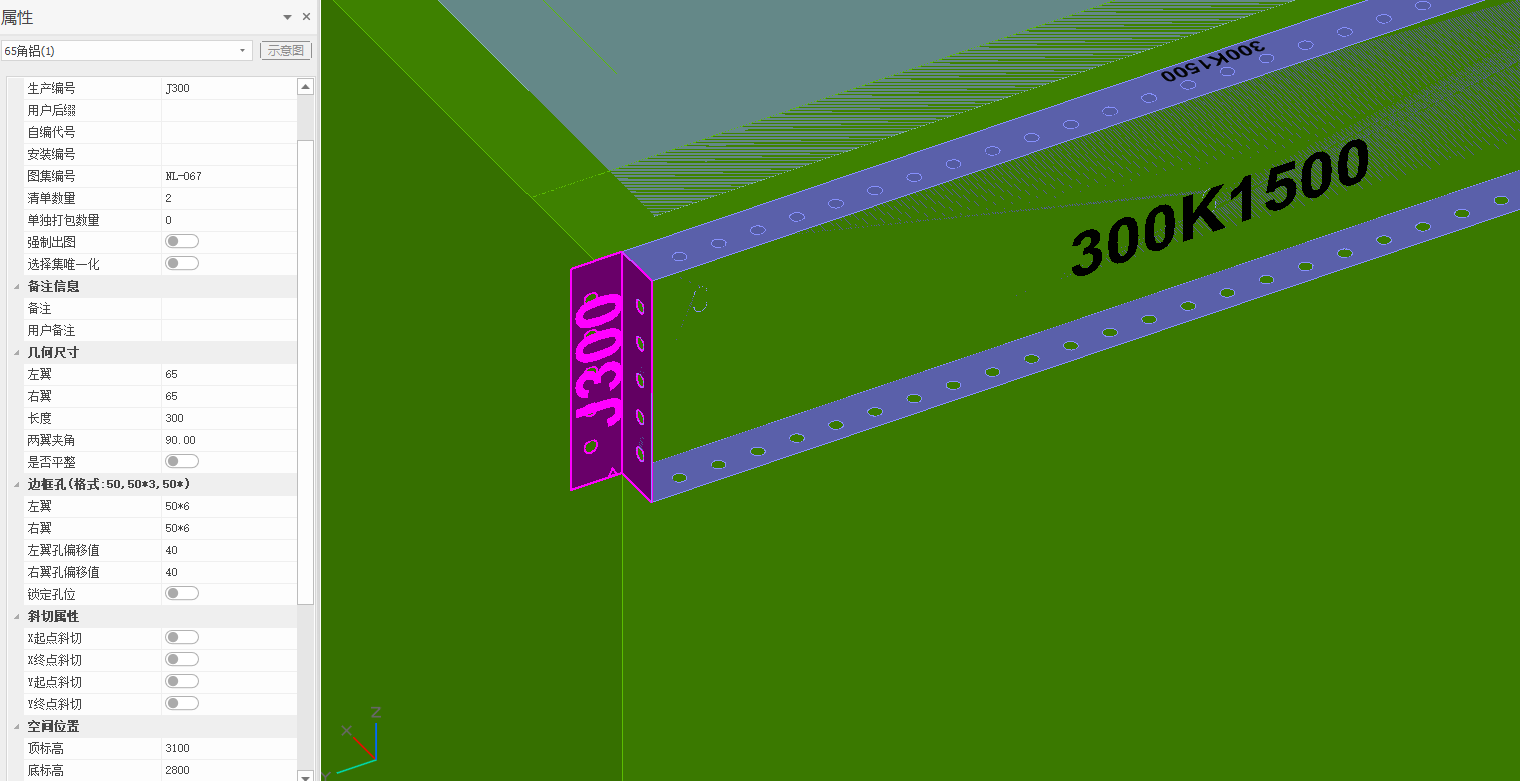

图6-1-24 K板角铝布置
6.1.11.2 附加角铝
附加角铝的步骤：
（1）点击“附加角铝”；
（2）在想要附加角铝的模板边点击，角铝会进行附加；

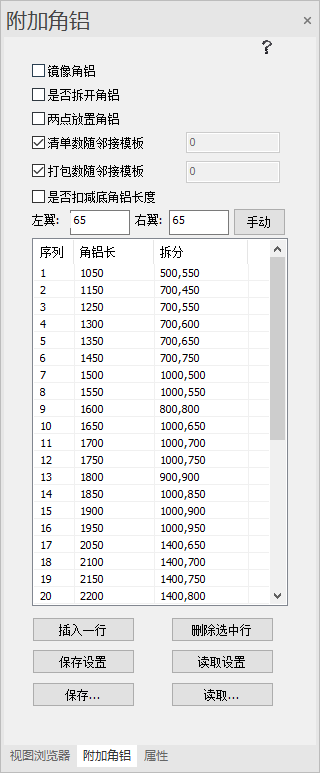

图6-1-25 附加角铝设置

（3）右键确认，Esc取消（可连续附加）。
附加角铝可以选择进行拆分和不拆分，可在左侧属性栏中自行进行设置。
6.1.11.3 布置斜角角铝
布置斜角角铝的步骤：
（1）点击“布置斜角角铝”；
（2）点击第一点，确定左翼端点；
（3）点击第二点，确定左右翼角点；
（4）点击第三点，确定右翼端点；
（5）拖动点击第四点，确定角铝长度；
（6）右键确认。
6.1.11.4 布置L角铝
L角铝分为布置和绘制两种方式：

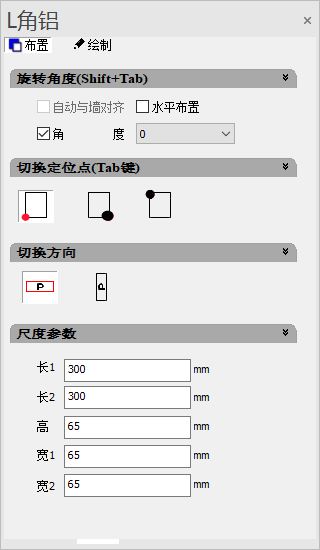

图6-1-26 L角铝
1．布置L角铝的步骤：
（1）点击“布置L角铝”；
（2）切换定位点，选择想要的尺度参数；
（3）在模型中点击想要布置的点；
（4）右键确认，完成布置。
2．绘制L角铝的步骤：
（1）点击“布置L角铝”，选择绘制；
（2）点击第一点，确定第一点的位置；
（3）点击第二点，确定第一边长度和角度；
（4）点击第三点，确定第二边长度和第一边与第二边夹角；
（4）右键确认，完成布置。
6.1.11.5 合并角铝
合并角铝的步骤：
（1）点击“合并角铝”；

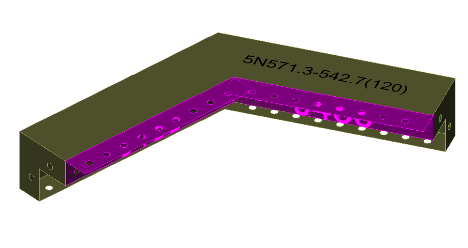

（2）左键点击第一个想要合并的角铝，再点击第二个想要合并的角铝；
（3）右键确认，完成合并。

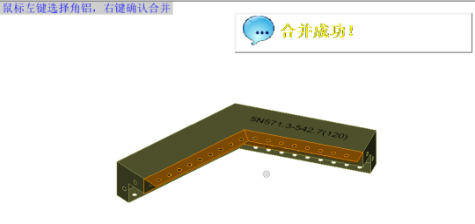

图6-1-27 合并角铝
