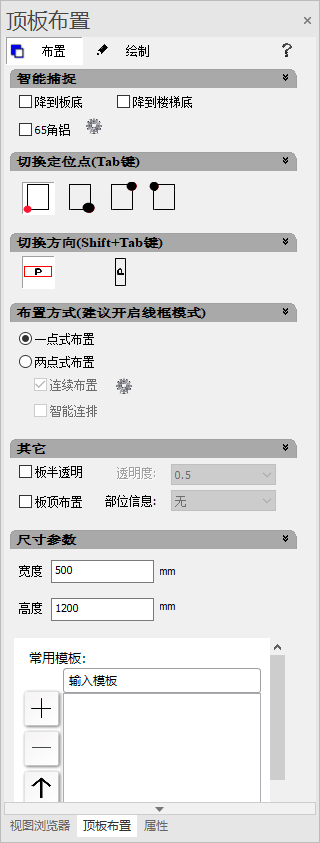

顶板布置分为布置和绘制两种方式（勾选降到板底，建议开启线框模式）：
布置：
（1）一点式布置
1）选择一点式布置，切换好定位点，切换好模板方向；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置
1）选择两点式布置，切换好定位点，切换好模板方向；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向，可以连续布置或智能连排；
4）左键点击布置。右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）选择第二点确定宽度；
（3）第三点确定长度，左键绘制成功；
（4）右键退出操作。


图6-1-5 顶板布置

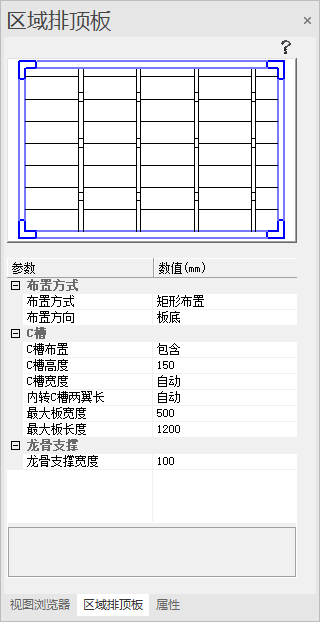

6.1.4.1 区域排顶板
区域排顶板的步骤：
（1）选择布置的起始点；
（2）选择第二点确定龙骨的方向；
（3）选择第三点确定布置的区域。


图6-1-6 区域排顶板

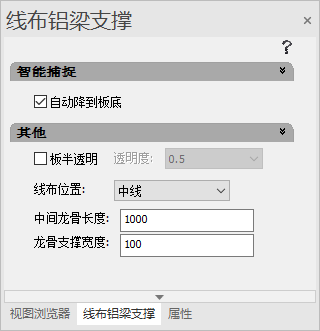

6.1.4.2 线布铝梁支撑
线布铝梁支撑布置的步骤：
（1）切换铝梁插入的角点，点击第一点确定布置的位置；
（2）点击第二点确定布置的方向和总长度；
（3）完成布置。


图6-7 线布铝梁支撑

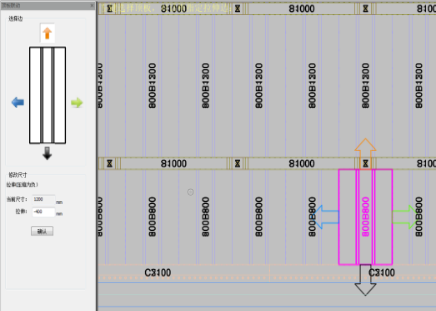

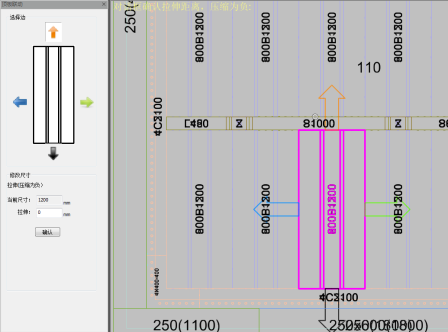

6.1.4.3 顶板联动
顶板联动的步骤：
（1）点击“顶板联动”；
（2）选择要伸缩的顶板；
（3）完成布置。



图6-1-8 顶板联动

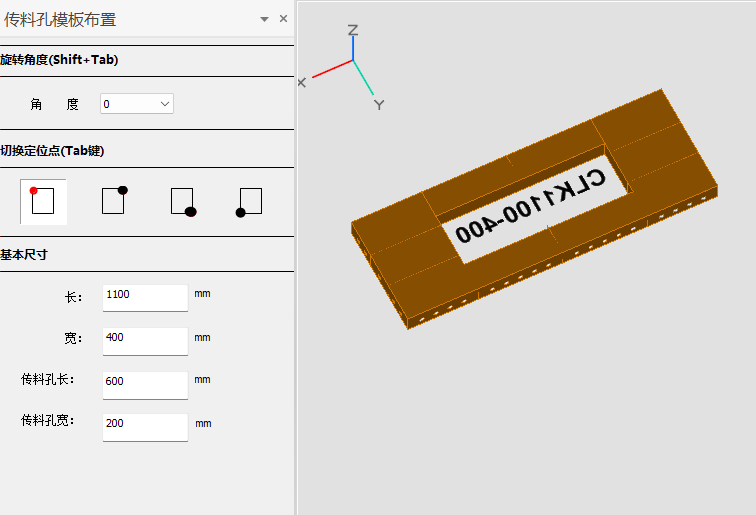

6.1.4.4 传料口板
传料口板布置的步骤：
（1）点击“传料口板”；
（2）设置传料口板尺寸；
（3）左键选择布置位置，完成布置。


图6-1-9 传料口板布置

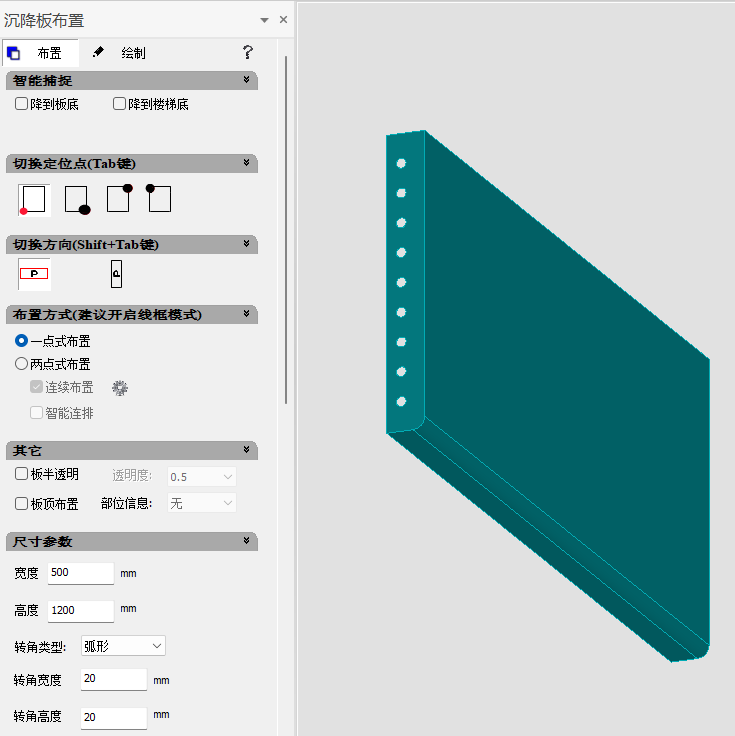

6.1.4.5 沉降板
沉降板布置的步骤：
（1）点击“沉降板”；
（2）选择布置方式及捕捉方式；
（2）设置沉降板尺寸；
（3）左键选择布置位置，完成布置。


图6-1-10 沉降板布置
