在出安装图和楼梯安装图的时候可以点击添加附加图,跳转到添加附加图选项卡,执行添加附加图功能,此功能可帮助用户输出常见的大模图及墙立面图,楼梯墙板平面图等。

图7-6-7 出安装图界面
如何添加附加图:
1. 在编号集中选择类型:墙集、楼梯集。
2. 选择编号集,右键确认,视图中只会留下该墙集。
3. 点击新增一行、下面的菜单会亮起,可执行下一步操作
4. 选择附加图类型:立面图、平面图
5. 附加图所在图:包含楼梯K板图,墙图、背楞图、楼梯剖面图等,可以选中附加图所在位置;注:所选出图位置的图纸必须存在,否则无法跟随出图
6. 点击“绑定出图模板”在视图中选择我们想要输出附加图的模板及背楞,右键确认
7. 点击“设置范围与方向”,第一点和第二点设置剖切范围,第二点与第三点设置剖切方向,Tab键确认;
8. 点击“设置出图位置”,第一点是出图点的位置,第二点是出图延伸的位置,可在下方勾选是否显示引线,右键返回上一点Tab键确认;
9. “设置出图边框”可以设置出图边框的大小,不设置使用默认值;可在下方勾选是否显示图框;注:在无法预估出图大小的时候,建议使用默认值,自动计算,避免压框
10. 在下方输入新增附加图的名字,选择字体大小,点击确定新增,在输出安装图的同时会输出附加图
11. 点击“示意所有附加图”即可查看图中所有附加图;如果要进行修改的时候,重新进入添加附加图窗口,选择编号,右键确认可在下方进行修改。

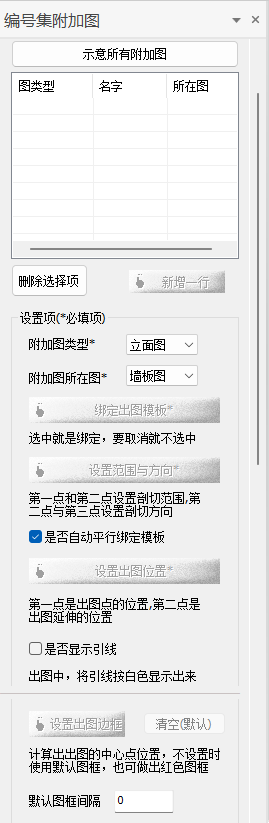

图7-6-8 出附加图界面
