6.1.1 内转角C槽

布置有两种方式，布置和绘制。

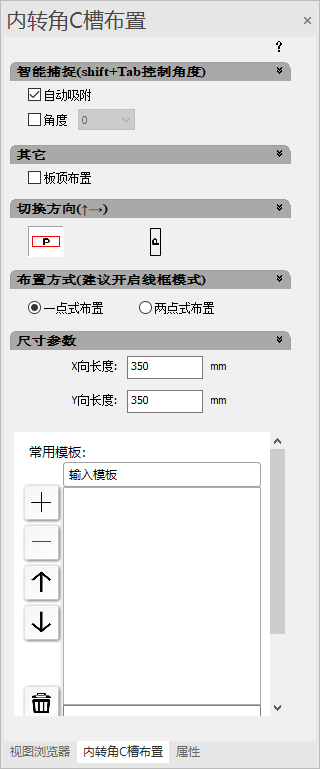

图6-1-1 内转角C槽布置
1．布置
（1）一点式布置
1）选择一点式布置，输入想要的X、Y方向长度或模板名称；
2）勾选自动吸附，鼠标移动到想要布置的位置，会自动吸附，左键点击确认；
3）勾选角度，可以选择想要想要旋转的角度，Shift+Tab键控制角度；
4）可以选择想要的方向：竖直或水平。
（2）两点式布置
1）选择两点式布置，切换定位点，切换模板方向；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向，可以连续布置；
4）左键点击布置。右键退出操作。
2．勾选板顶布置，C槽会翻转（布置方式同上，可以在节点盖板和楼梯盖板等位置使用）。
