爆炸图效果图

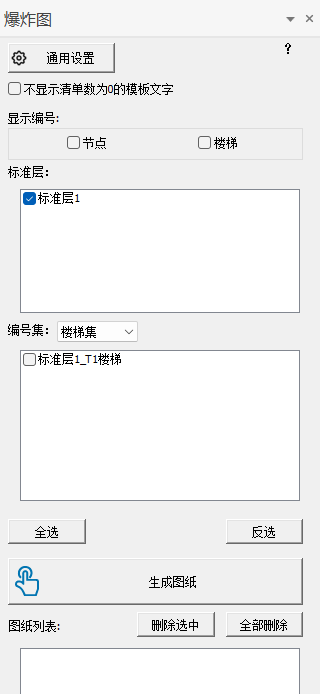

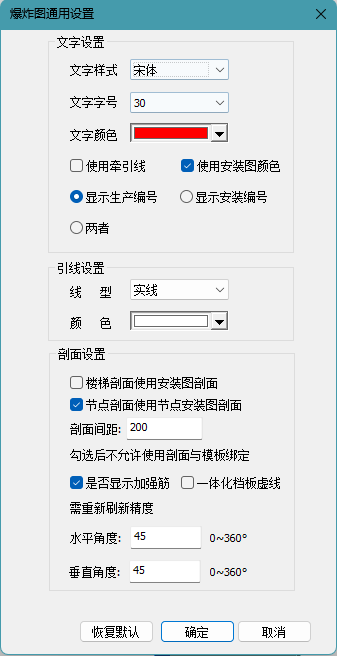

在左侧面板中，勾选上显示编号中的楼梯或节点，选择标准层（变层），选择编号集中的楼梯集或节点集，点击“生成图纸”。
在系统生成的爆炸图列表中，可对生成的爆炸图进行删除。



图7-8-1 爆炸图

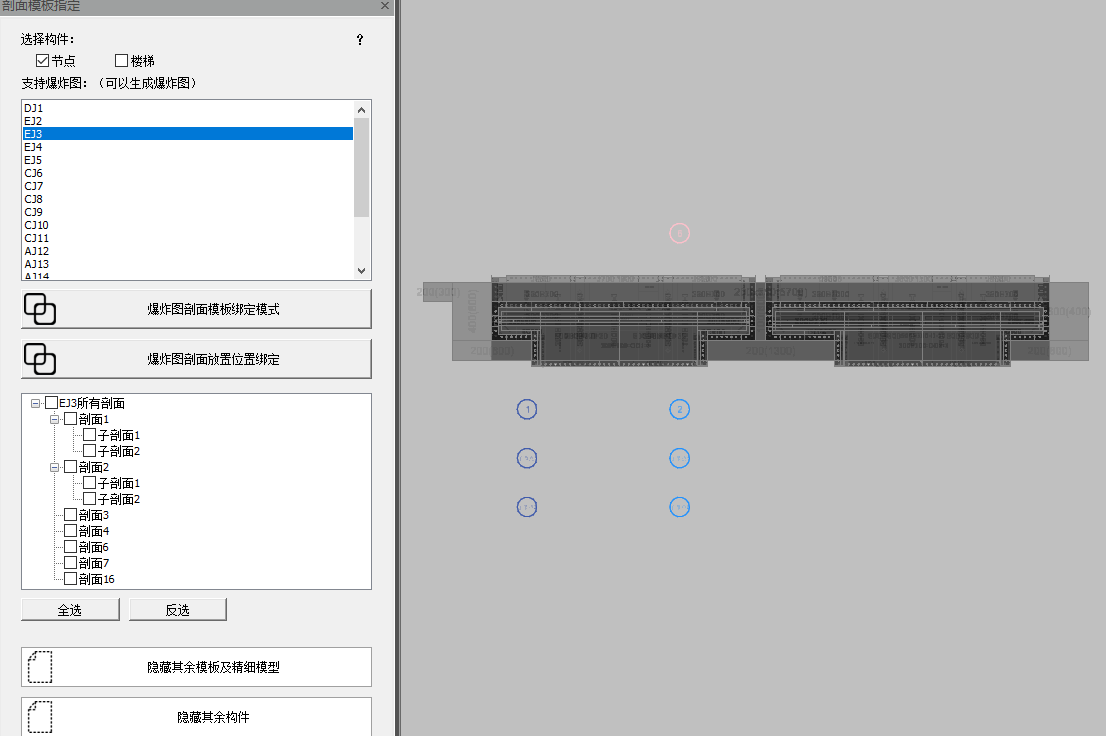

7.8.1.1 剖面绑定
剖面绑定的步骤；
在左侧面板中，选择构件中的节点或楼梯。
选择单个节点编号或楼梯编号，勾选上爆炸图剖面绑定模式。
勾选节点（楼梯）上的单个剖面，点选或框选模板到指定的剖面。
剖面模板指定绑定完成。


图7-8-2 剖面绑定

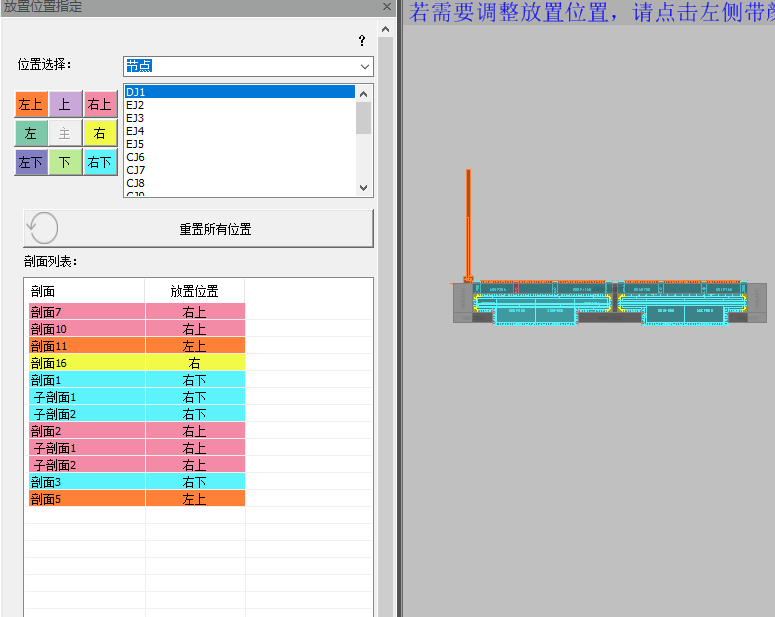

7.8.1.2 位置绑定
剖面放置位置指定
在左侧面板中，选择单个节点编号（楼梯编号）。
选择剖面位置，在剖面列表中，点击需要修改放置位置的剖面，右键确认。
剖面放置位置指定完成。


图7-8-3 位置绑定

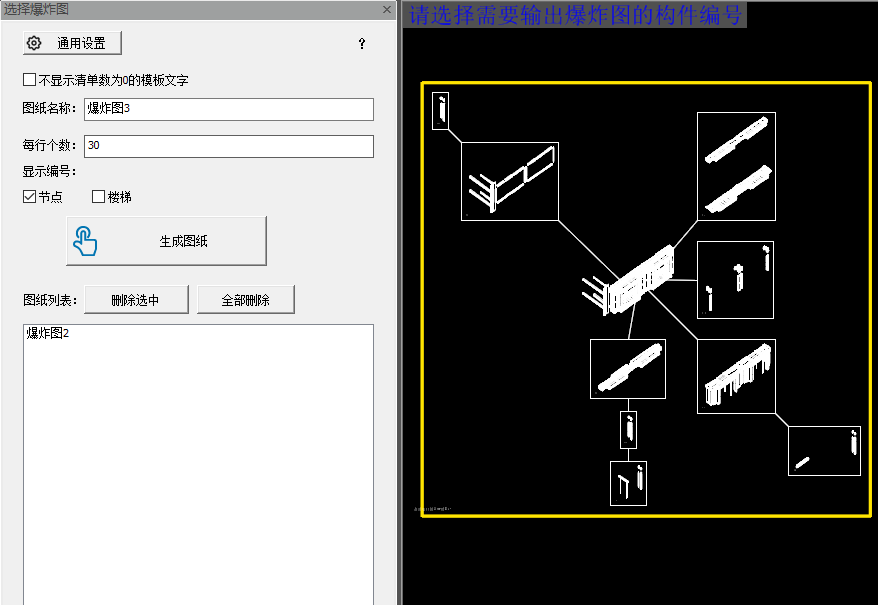

7.8.1.3选择出爆炸图
选择出爆炸图
在左侧面板中，可以自定义爆炸图图纸名称。
勾选显示编号中的节点或楼梯，选择节点（楼梯）编号，右键确认。
选择出爆炸图完成。


图7-8-4 选择出爆炸图
