点击“封板”，封板布置（如图6-1-36）：

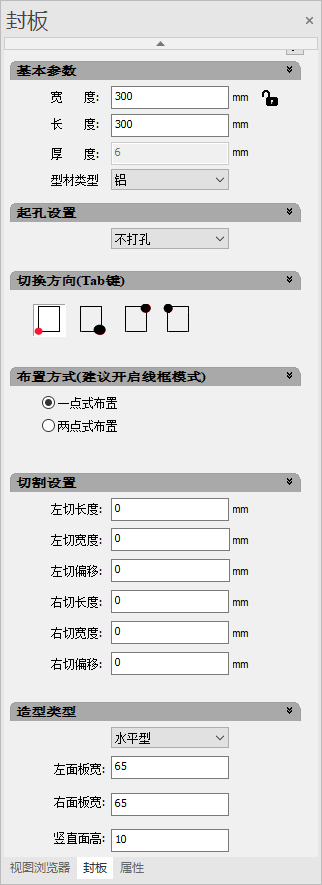

图6-1-36 封板
放置封板的步骤：
（1）点击“封板”；
（2）输入封板长度，对两端打孔进行设置；
（3）点击第一点，确定位置；
（4）移动鼠标，选择第二点，确定封板的宽度；
（5）完成布置。
6.1.15.1 角铝封板
点击“角铝封板”，角铝封板布置（如图6-1-37）：

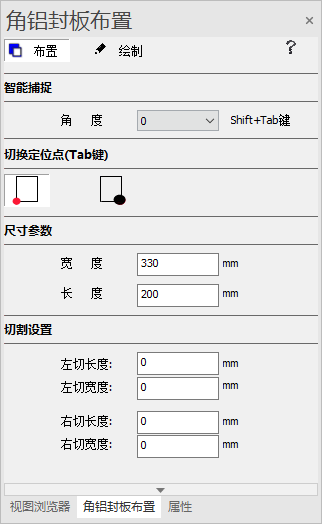

图6-1-37 角铝封板
1．放置角铝封板的步骤：
（1）点击“角铝封板”选择布置；
（2）Shift+Tab键切换模板角度，Tab键切换定位点；
（3）输入模板尺寸参数；
（4）点击要布置的位置；
（5）完成布置。
2．绘制角铝封板的步骤：
（1）点击“角铝封板”，选择绘制；
（2）Shift+Tab键切换模板角度，Tab键切换定位点；
（3）点击第一点，确定模板的位置；
（4）点击第二点，确定模板的宽度；
（5）点击第三点，确定模板的长度；
（5）完成布置。
