梁底布置分为布置和绘制两种方式：

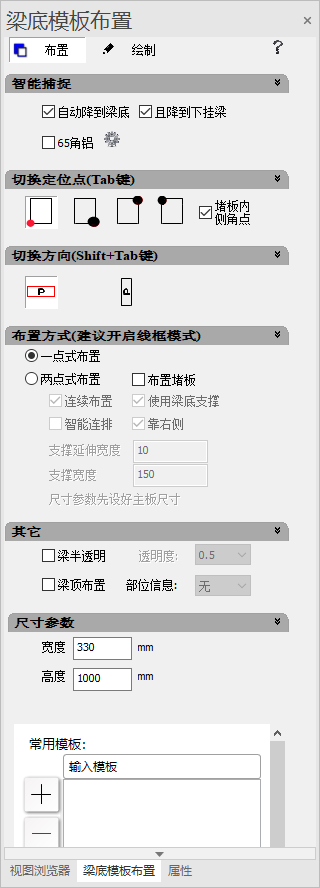

图6-1-16 梁底模板布置
在梁底布置前可对65角铝进行设置，如图6-1-17：


图6-1-17 梁底65角铝设置
1．布置：
（1）一点式布置
1）选择一点式布置，切换好定位点，切换好模板方向和长度（可开启线框模式）；
2）在要布置模板的位置，左键点击布置。右键退出操作。
（2）两点式布置
1）选择两点式布置，切换好定位点，切换好模板方向；
2）选择第一点，确定布置位置；
3）选择第二点，确定布置方向，可以连续布置、智能联排；
4）智能联排时要先对尺寸参数进行设置；
5）左键点击起点和终点进行布置，右键退出操作。
2．绘制
绘制的步骤：
（1）选择要绘制模板的位置，点击左键确定第一点；
（2）选择第二点确定宽度；
（3）第三点确定长度，左键绘制成功；
（4）右键退出操作。
