5.2.6.1 节点集
节点集的使用步骤
将需要配模的节点部位构件，采用节点编号中的，手动生成方式，将节点构件编为节点集
点击节点集，选择自动排布，点击确定
选择的节点集，即配模完成。
5.2.6 .2 节点

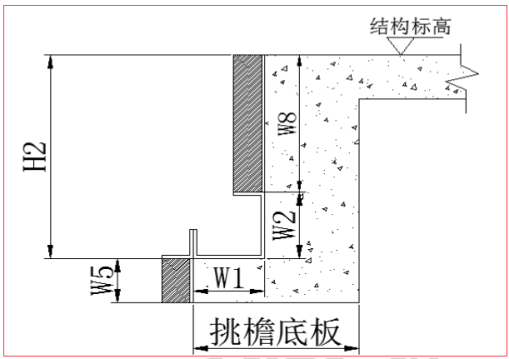

第一种节点，如下：

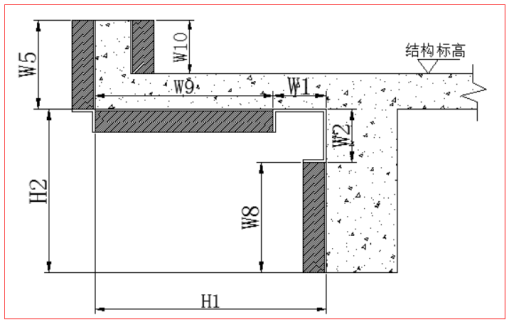

第二种节点，如下：

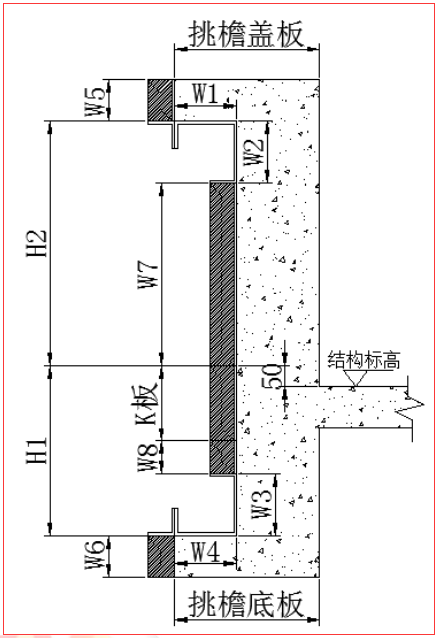

第三种节点，如下：

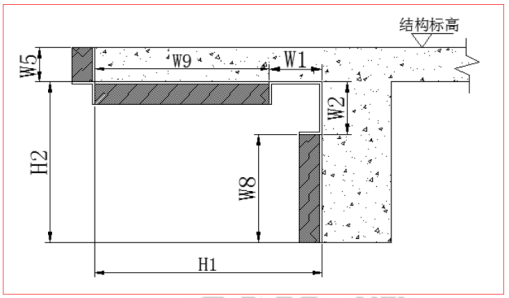

第四种节点，如下：

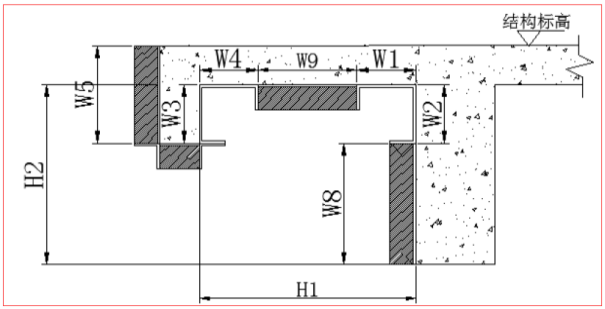

第五种节点，如下：

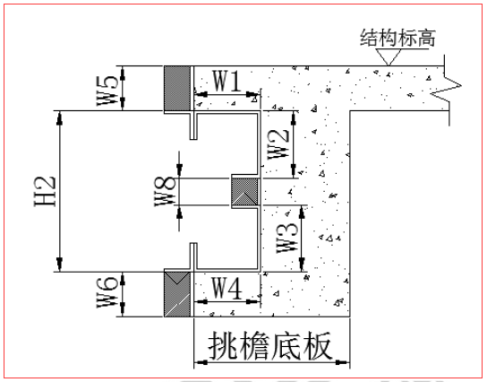

第六种节点，如下：

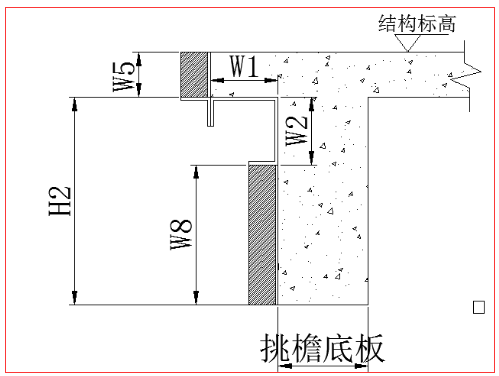

第七种节点，如下：


图5-2-6 七种节点类型图
节点自动配模的步骤：
（1）点击自动配模中的“选择”按钮；
（2）选择工作区中的墙与节点后（可连续选择），鼠标右键完成操作。系统开始计算混凝土的接触面。系统可自动识别7种节点，并显示对应的类型图片；
（3）点击“自动排布”，查看模板布置是否正切以及有多少个非标准件；
（4）点击“确定”，当前节点的自动配模完成。并退出自动配模功能；
（5）点击“应用并继续”，自动完成节点配模，进行下一个节点操作；
（6）点击“取消”则退出节点自动配模。
5.2.6.3 节点面
节点面的操作步骤
（1）点击节点面，右侧会弹出操作栏
（2）选择需要配模的节点构件，可选择多个节点构件，右键确定
（3）再选择需要配模的节点面之后，点击自动排布
（4）节点面配模完成。
