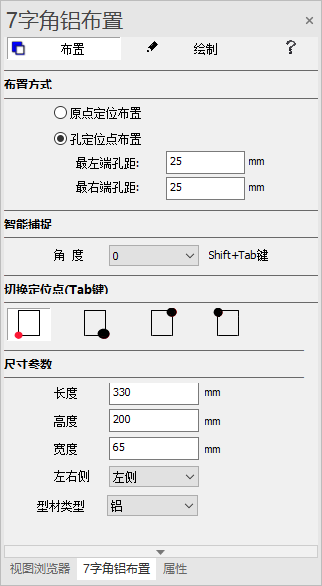

7字角铝分为布置和绘制两种方式（如图6-1-31）：


图6-1-31 7字角铝
1．布置7字角铝的步骤：
（1）点击“7字角铝”，Shift+Tab键切换好模板的角度和定位点；
（2）输入和选择想要的尺寸参数，点击想要布置7字角铝的位置；
（3）完成布置。
2．绘制7字角铝的步骤：
（1）点击“L底角铝”，选择绘制，切换好模板角度和定位点；
（2）点击第一点想要布置7字角铝的位置；
（3）点击第二点，确定水平边的角度和长度；
（4）点击第三点，确定竖直边的长度；
（5）完成布置。
6.1.13.1 吊架角铝

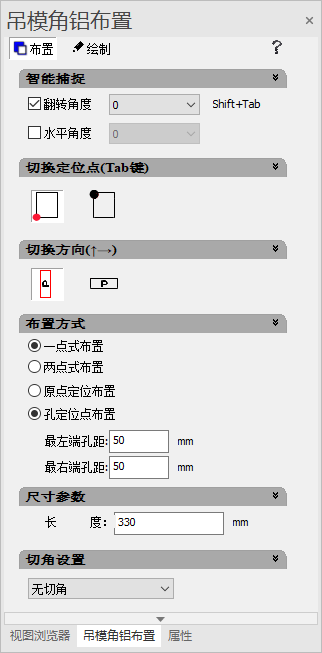

吊架角铝分为布置和绘制两种方式（如图6-29）：


图6-1-32 吊架角铝
布置吊架角铝的步骤：
（1）一点布置：
1）点击“吊架角铝”，选择一点布置；Shift+Tab键调整模板的翻转角度，Tab键切换好模板的定位点；
2）输入和选择想要的尺寸参数，点击想要布置吊架角铝的位置（打开中点捕捉）；
3）完成布置。
（2）两点布置：
1）点击“吊架角铝”，选择两点布置Shift+Tab键调整模板的翻转角度，Tab键切换好模板的定位点；
2）点击第一点，确定模板位置；
3）点击第二点，确定模板角度和长度；
4）完成布置。
2．绘制吊架角铝的步骤：
（1）点击“吊架角铝”，选择绘制，切换好模板角度和定位点；
（2）点击第一点想要布置吊架角铝的位置；
（3）点击第二点，确定模板的角度和长度；
（4）完成布置。
