在识别这些元素前，可以点击“设置”按钮，设置构件的参数，根据项目需求自行设置，如下图所示。

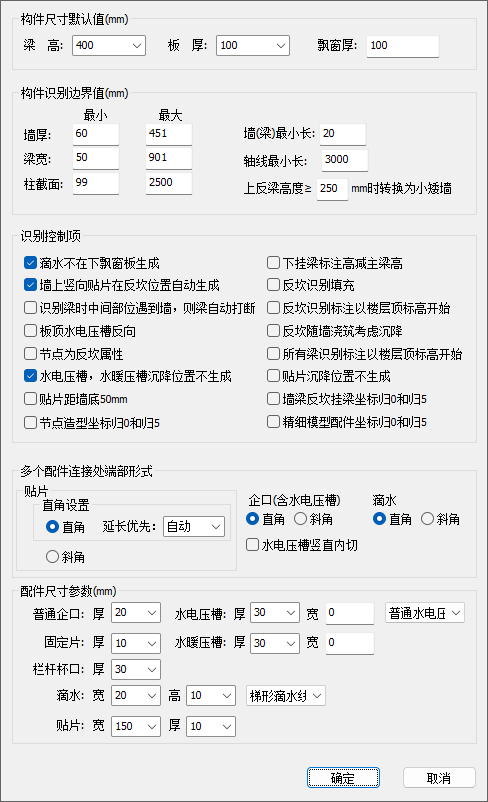

图4-3-1 识别构件设置
4.3.1.1 识别轴网
识别轴网包括两部分：识别轴线和轴线编号。
1．轴线识别的步骤：
（1）点击“轴线”按钮；
（2）在工作区域中选择轴线，选中后点击右键或Tab键进行识别，ESC取消选择。
2．轴线编号的识别步骤
（1）选择识别轴网的选择方式。图层或颜色或单个识别；
（2）点击“轴线编号”按钮；
（3）在工作区域中选择轴号及轴圈，选中后点击右键或Tab键进行识别，ESC取消选择。
4.3.1.2 识别墙柱
墙柱的识别步骤：
（1）设置墙的参数后，进行墙、柱的识别；
（2）点击“墙（柱、后砌改现浇）”按钮；
（3）在工作区域中墙（柱、后砌改现浇）进行统一选择，选中后点击右键或Tab键进行识别，ESC取消选择。
非200宽的墙颜色会比200宽的墙颜色稍深。

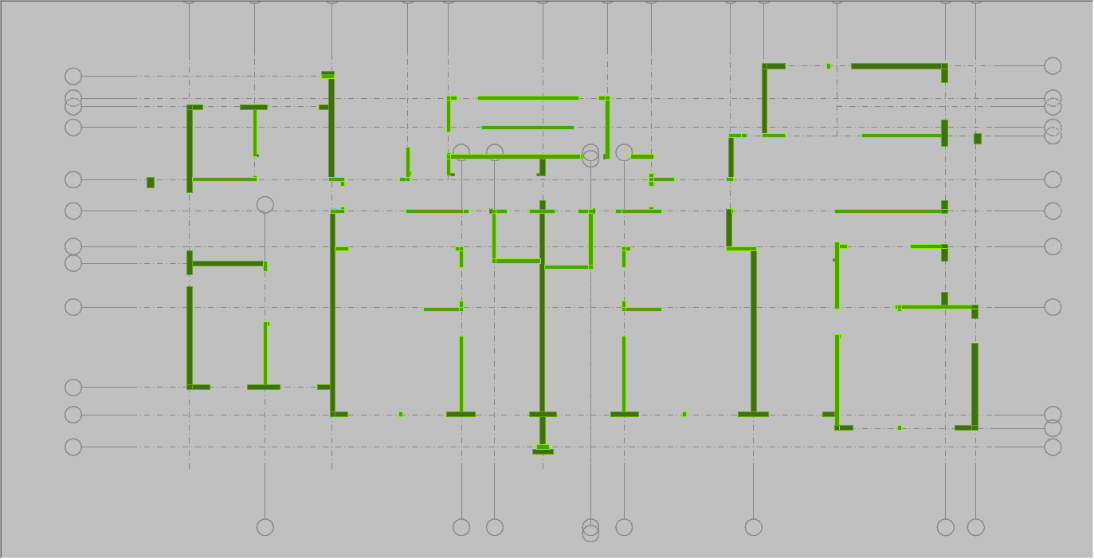

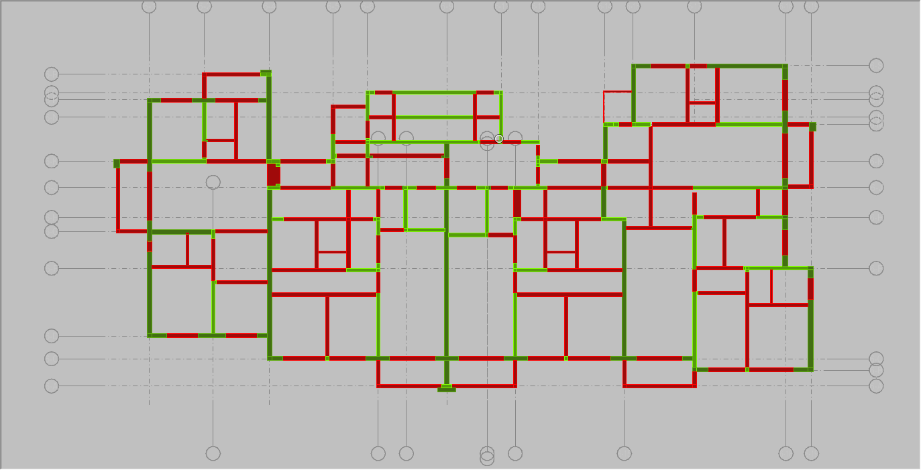

图4-3-2 识别墙柱
4.3.1.3 识别梁
识别梁包括梁、梁标注、下挂梁、下挂梁标注、反坎和反坎标注等六种图素识别。识别的步骤一般按照这个顺序先后识别：
1．梁的识别步骤：
（1）设置梁的参数后，选择识别梁的选择方式；
（2）点击“梁”按钮；
（3）在工作区域中选择梁线，选中后点击右键或Tab键进行识别，ESC取消选择。


图4-3-3 识别梁
2．梁标注的识别步骤：
（1）设置梁的参数后，选择识别梁标注的选择方式；
（2）点击“梁标注”按钮；
（3）在工作区域中选择梁标注，选中后点击右键或Tab键进行识别，ESC取消选择。
梁标注的格式为： www*hhh ±ddd
其中www为梁截面宽， hhh为梁截面高，单位为mm。 ddd为上反或下反值，单位为米。
例如：300*450 -0.050，表示截面宽300mm，高450mm，下反50mm。
在无上反和和下反的时候，标注格式可简化为 www*hhh。
当上反梁超过一定值（默认300mm，可在参数面板中指定），将会楼顶平面以上的部分梁转换为平层地平面上的小矮墙。未识别标注的梁显示为红色。

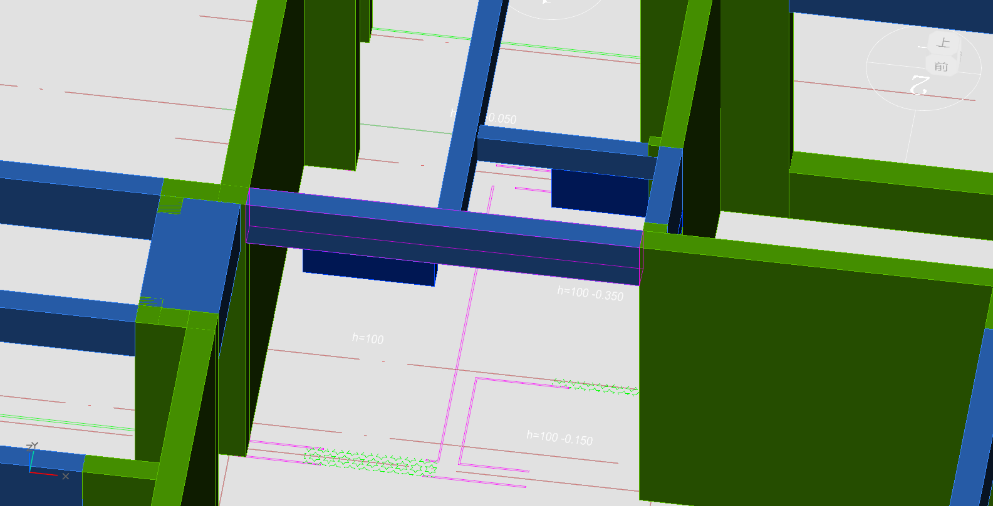

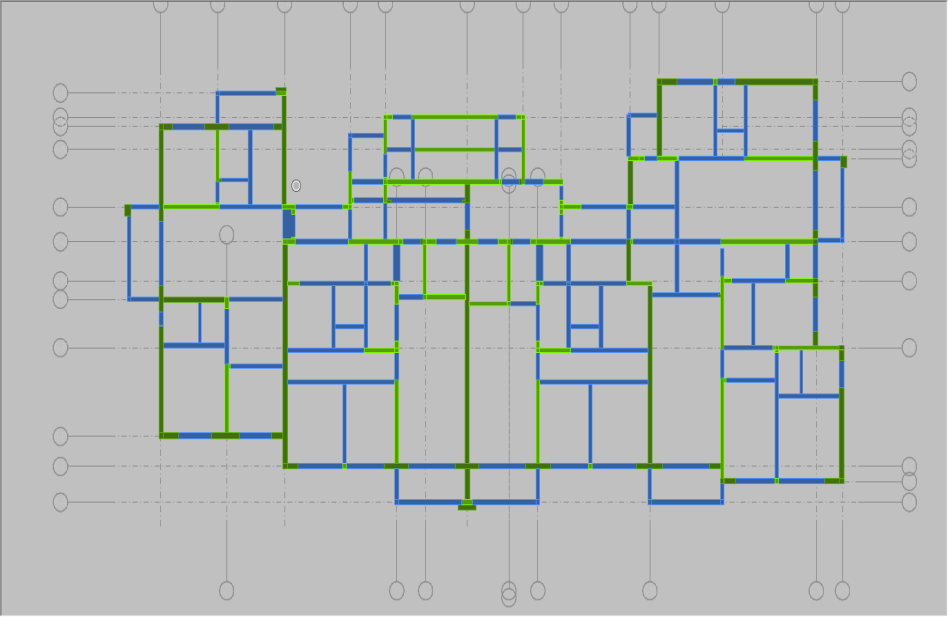

图4-3-4 识别梁标注
3．下挂梁的识别步骤：
（1）设置好梁的参数后，选择识别下挂梁的选择方式；
（2）点击“下挂梁”按钮；
（3）在工作区域中使用动态选择下挂梁（也可开启线框模式），选中后点击右键或Tab键进行识别，ESC取消选择。


图4-3-5 识别下挂梁
4．下挂梁标注的识别步骤：
（1）设置梁的参数后，选择识别下挂梁标注的选择方式；
（2）点击“下挂梁标注”按钮；
（3）在工作区域中使用动态选择下挂梁标注，选中后点击右键或Tab键进行识别，ESC取消选择。
下挂梁标注格式为： GL：www*hhh
GL为挂梁前缀， www为宽度值， hhh为高度值。
例如： GL：200*500， 表示下挂宽度为200，高度为500。

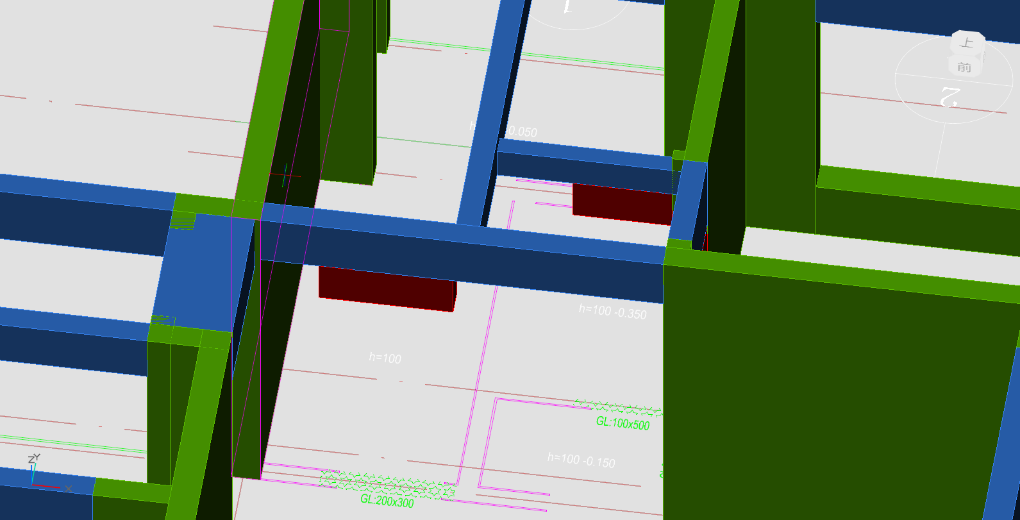

图4-3-6 识别下挂梁标注
5．反坎的识别步骤：
（1）设置梁的参数后，选择识别反坎的选择方式；
（2）点击“反坎”按钮；
（3）在工作区域中使用动态选择反坎线段（也可开启线框模式），选中后点击右键或Tab键进行识别，ESC取消选择。

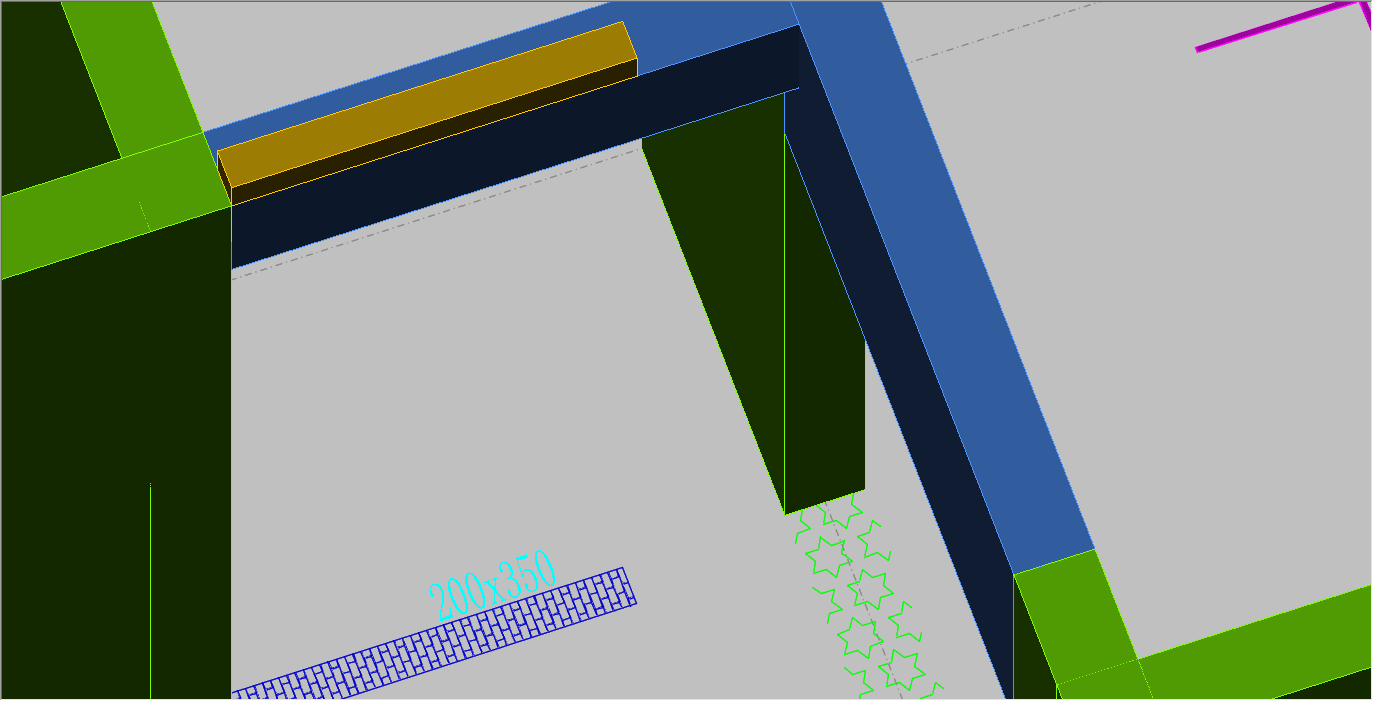

图4-3-7 识别反坎
5、反坎标注的识别步骤：
（1）设置梁的参数后，选择识别反坎标注的选择方式；
（2）点击“反坎标注”按钮；
（3）在工作区域中使用动态选择反坎标注，选中后点击右键或Tab键进行识别，ESC取消选择。
反坎标注格式为： SF：www*hhh
SF为反坎前缀， www为宽度值， hhh为高度值。
例如： SF：100*100， 表示上反宽度为100，高度为100。

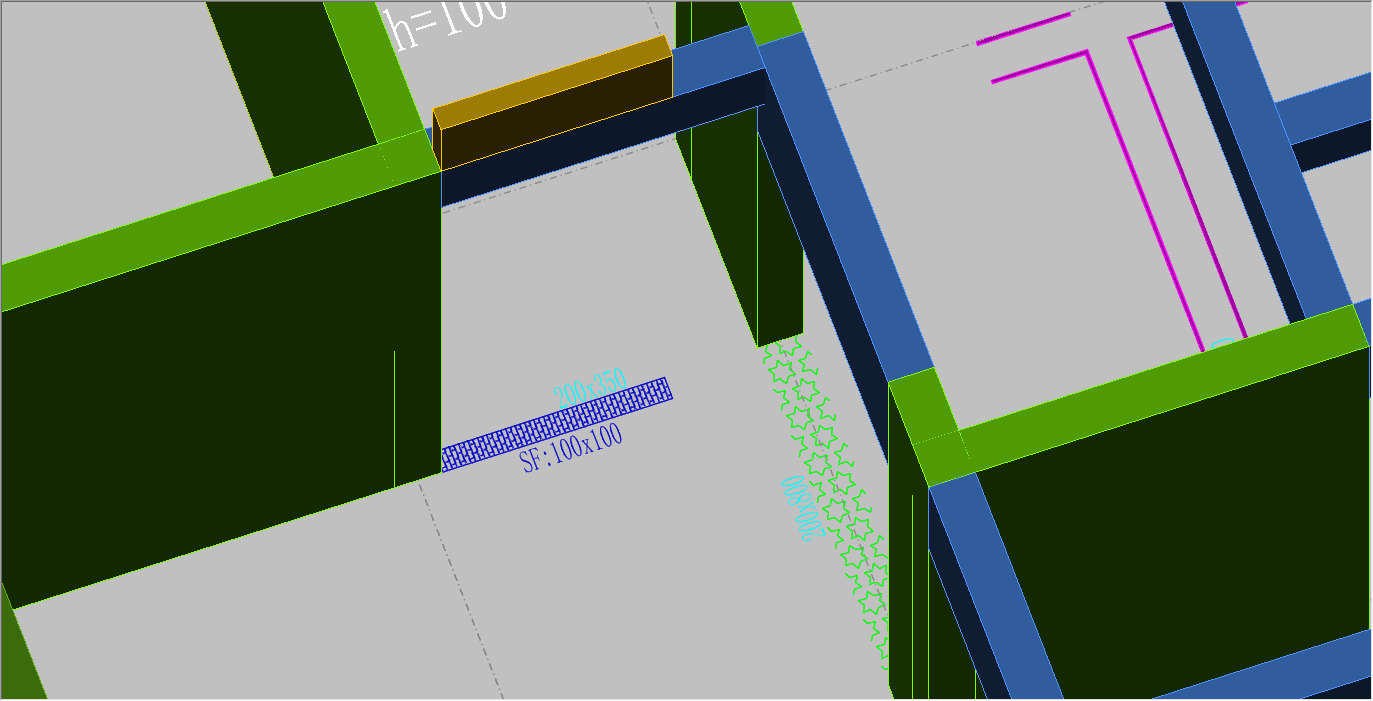

图4-3-8 识别反坎标注
4.3.1.4 识别板
识别板包括板标注、板轮廓、板洞口及飘窗板的识别
1．板标注的识别步骤：
（1）选择识别板标注的选择方式；
（2）点击“板标注”按钮；
（3）在工作区域中使用动态选择板标注，选中后点击右键或Tab键进行识别，ESC取消选择。
识别板的标注以后会自动识别板的轮廓。
板标注的格式为 h=nnn ±ddd， 其中nnn表示板厚，以mm计；ddd为升降值，以m计，上升为正，下降为负。
例如 h=100 -0.150 表示板厚100mm， 降板150mm。
板的升降值如果为零，简化为 h=nnn。

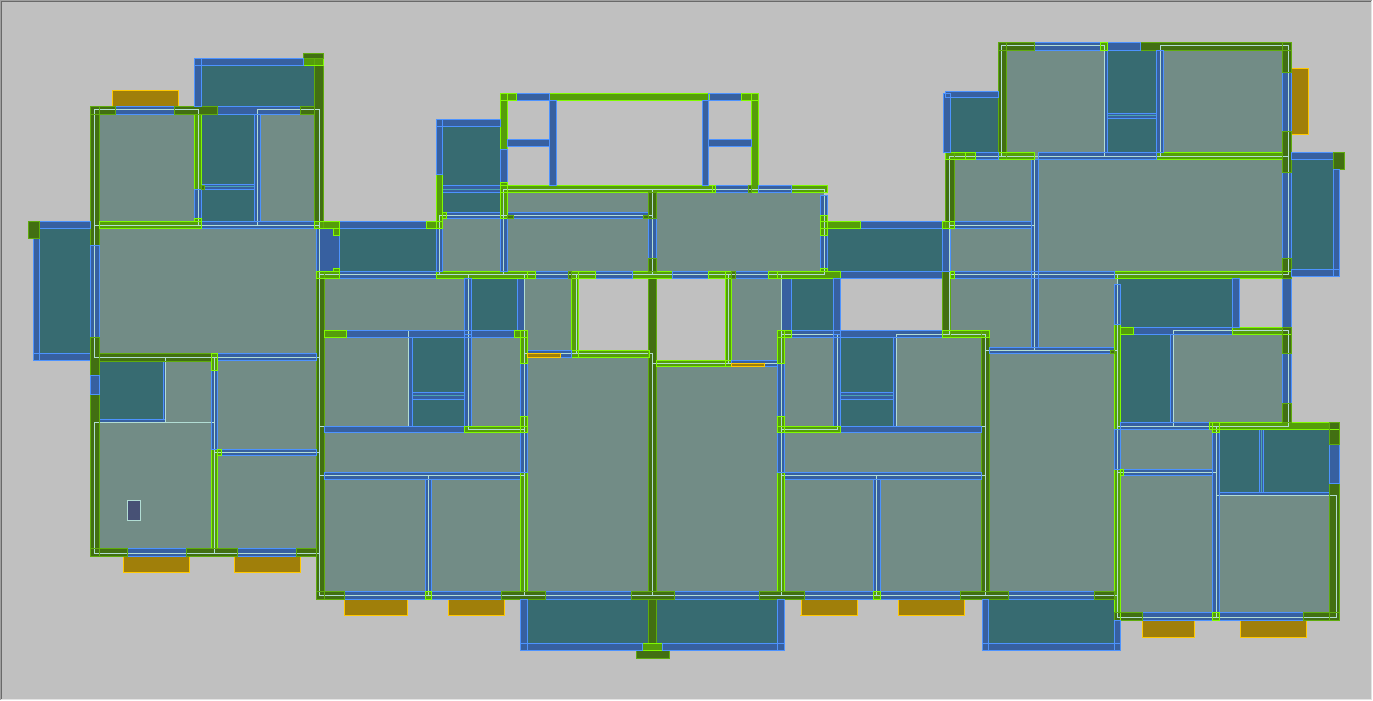

图4-3-9 识别板标注
2．板轮廓的识别步骤：
（1）选择识别板轮廓的选择方式；
（2）点击“板轮廓”按钮；
（3）在工作区域中使用动态选择板轮廓，选中后点击右键或Tab键进行识别，ESC取消选择。
3．板洞口识别
（1）点击“板洞口”按钮；
（2）在工作区域选择洞口轮廓线；
（3）右键或Tab键确认识别，即可生成洞口。
洞口线条应为矩形封闭图形。

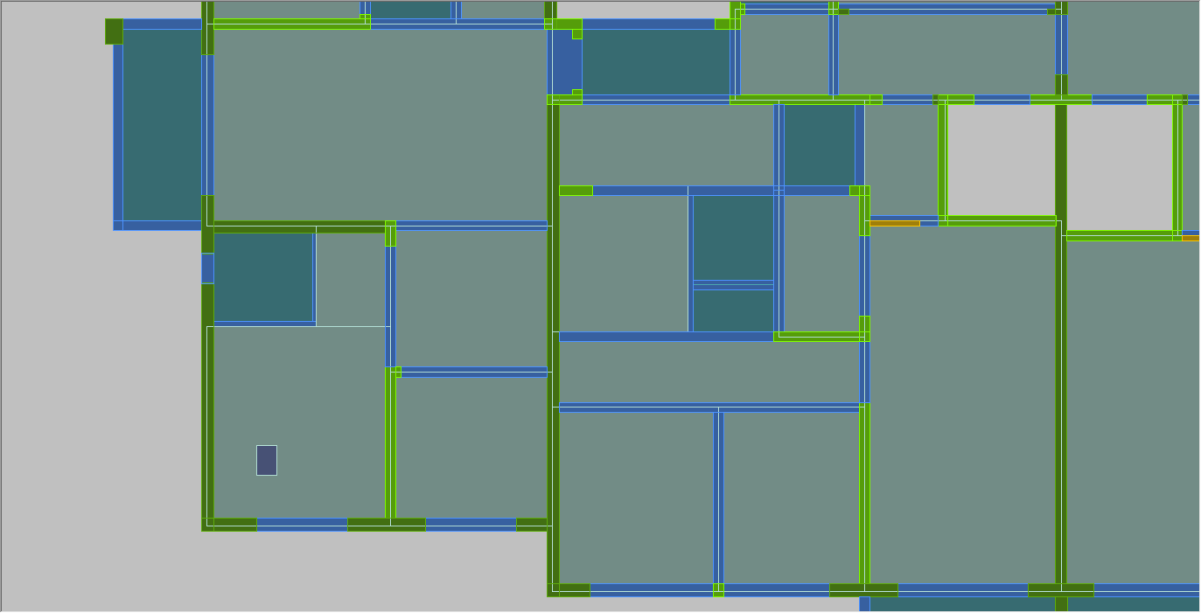

图4-3-10 识别板洞口
4．识别飘窗板
（1）点击“飘窗板”按钮；
（2）在工作区域选择飘窗轮廓线；
（3）右键或Tab键确认选择，即可生成飘窗。如果轮廓线靠近窗户，会在窗户上下各生成一个飘窗板。

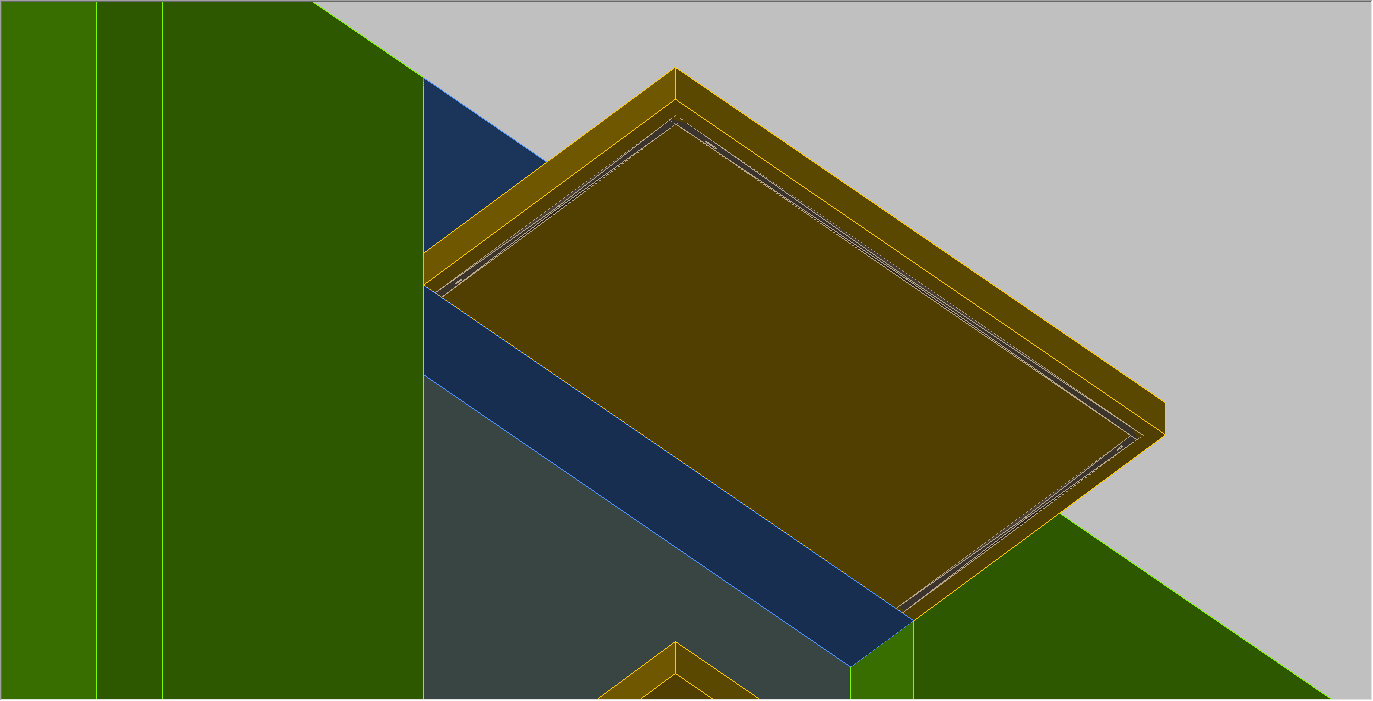

图4-3-11 识别飘窗板
4.3.1.5 识别精细模型
识别精细模型轮廓包括贴片、滴水线的识别：
1．贴片的识别步骤：
（1）选择识别贴片的选择方式；
（2）点击“贴片”按钮；
（3）在工作区域中使用动态选择贴片，可以打开线框模式方便选择，选中后点击右键或Tab键进行识别，ESC取消选择。

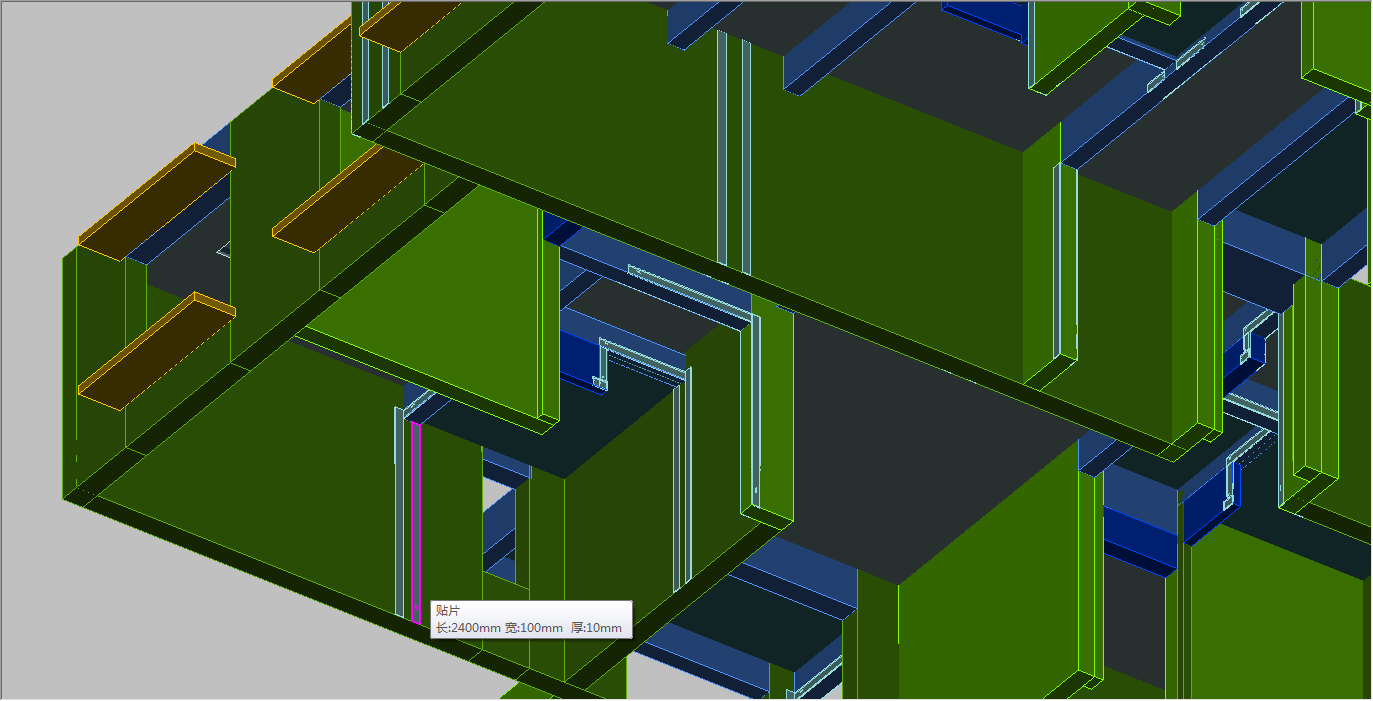

图4-3-12 识别贴片
2．滴水线的识别步骤：
（1）选择识别滴水线的选择方式；
（2）点击“滴水线”按钮；
（3）在工作区域中使用动态选择滴水线图索，可以打开线框模式方便选择，选中后点击右键或Tab键进行识别，ESC取消选择。
滴水线的宽度默认为20mm，可以在参数设置中修改。


图4-3-13 识别滴水线
4.3.1.6 识别变截面
可以通过在底图上将构件的各层变化情况标出来，然后通过 “识别变截面”命令识别。

1．墙的变截面标注信息格式如下：
例1：BJ2-4：160 +20
此墙有两次变换，在第2~4层时，截面宽度由标准层宽200变换为160，截面中心向上偏移20 。
例2：BJ2-3：180
此墙只有一次变换，在第2~3层，截面宽度由标准层宽200变换为180，无偏心。


图4-3-14 识别墙变截面

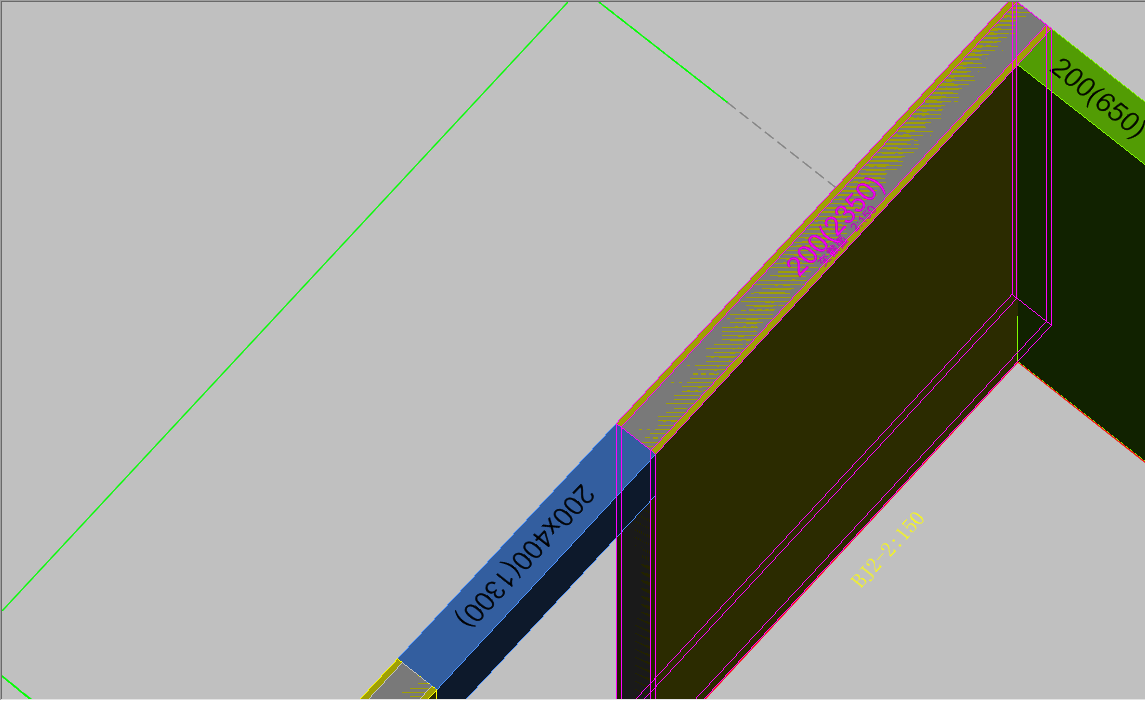

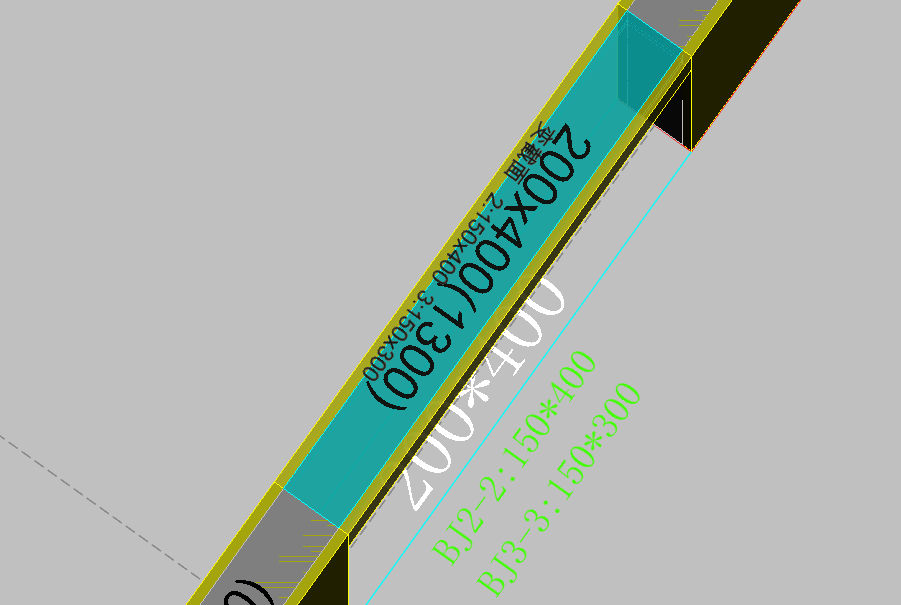

2．梁的变截面信息格式如下：
例1：BJ2-4：200x500 +25
BJ5-7：200x450 +25
此梁有两次变换，在第2~4层时，截面尺寸由标准层宽度300*600变换为200*500，中心往左偏移25；在第5~7层时，截面尺寸变换为200*450，中心往左偏移25.


图4-3-15 识别梁变截面
3．板的变截面信息如下：
例1： BJ4-7：130
板厚有一次变换，在第4~7层时，厚度由标准层150变为130。

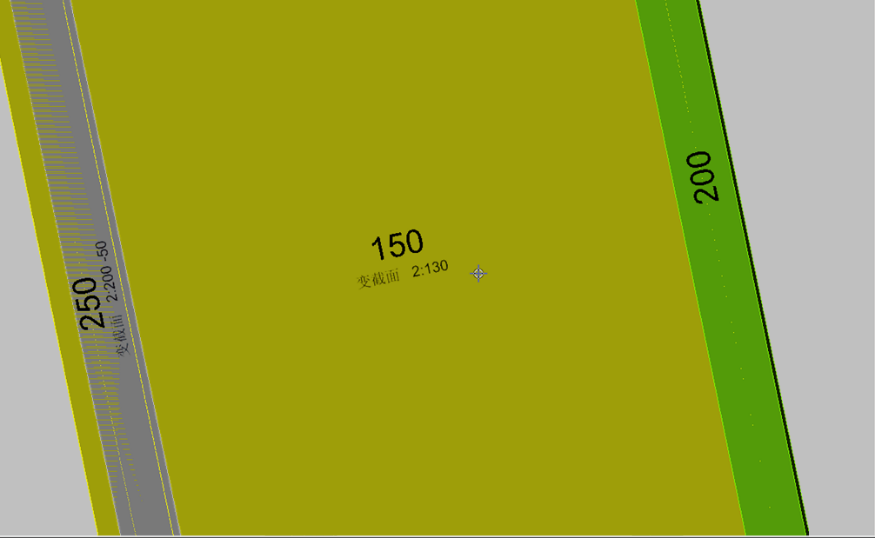

图4-3-16 识别板变截面
识别变截面轮廓：直接在底图上构件的各层变化情况通过轮廓线表达出来，然后识别各层的轮廓线。


图4-3-17 识别变截面轮廓
梁墙变层轮廓线，只要绘制两侧的的轮廓线，识别时指定此轮廓线所在的楼层范围。


图4-3-18 变层轮廓线
